今天给大家分享的是：晶体管施密特触发器工作原理。
施密特触发器是一种逻辑输入类型，可为上升沿和下降沿提供迟滞或两个不同的阈值电压电平。
当我们想要从有噪声的输入信号中获取方波信号时，使用晶体管施密特触发器，可以避免错误。
晶体管施密特触发器电路包含 2 个晶体管和 5 个电阻，为了更好的地解释原理，下面直接分析电路。
晶体管施密特触发器工作原理
假设 Uin 输入为0V，意味着晶体管 T1 截止且不导通。
另一方面，晶体管 T2 导通，因为 B 节点处的电压约为 1.98V，我们可以将电路的这一部分视为分压器，并使用公式计算电压。

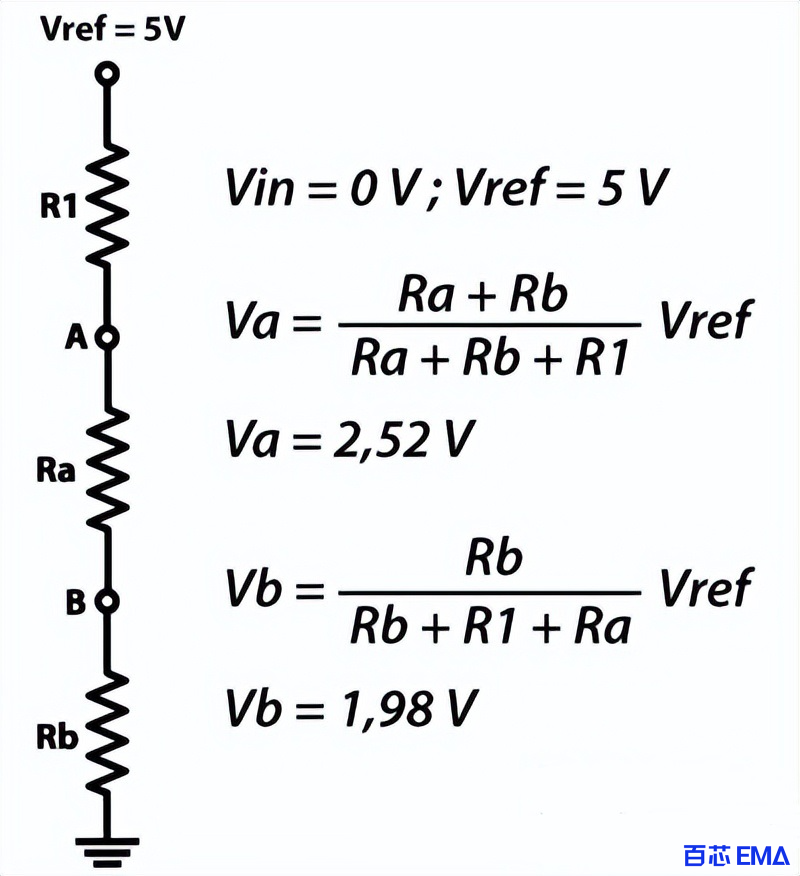

电压计算公式
因此，由于晶体管 T2 导通，输出电压将很低，发射极处的电压将比晶体管基极处的电压低约 0.7V，即1.28V。

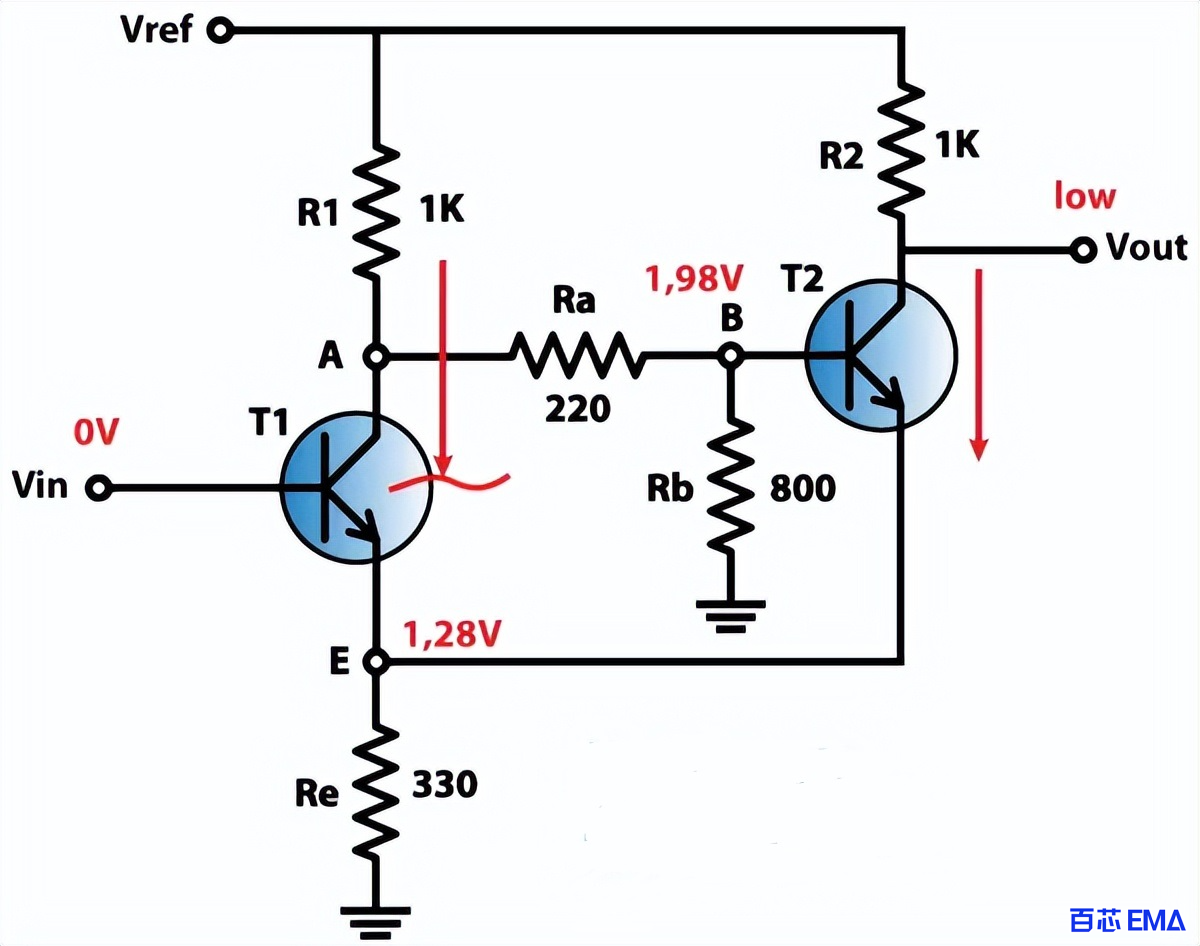

晶体管施密特触发器电路
晶体管 T1 的发射极与晶体管T2的发射极连接，因此处于相同的1.28V 电压电平，意味着晶体管 T1 的基极电压 Uin 比该值高 0.7V 时，晶体管 T1 将导通。
因此当我们增加 Uin 输入并超过 1.98V 时，晶体管 T1 将开始导通。这将导致晶体管 T2 基极的电压下降并切断晶体管。由于晶体管 T2 不再导通，输出电压将变高。

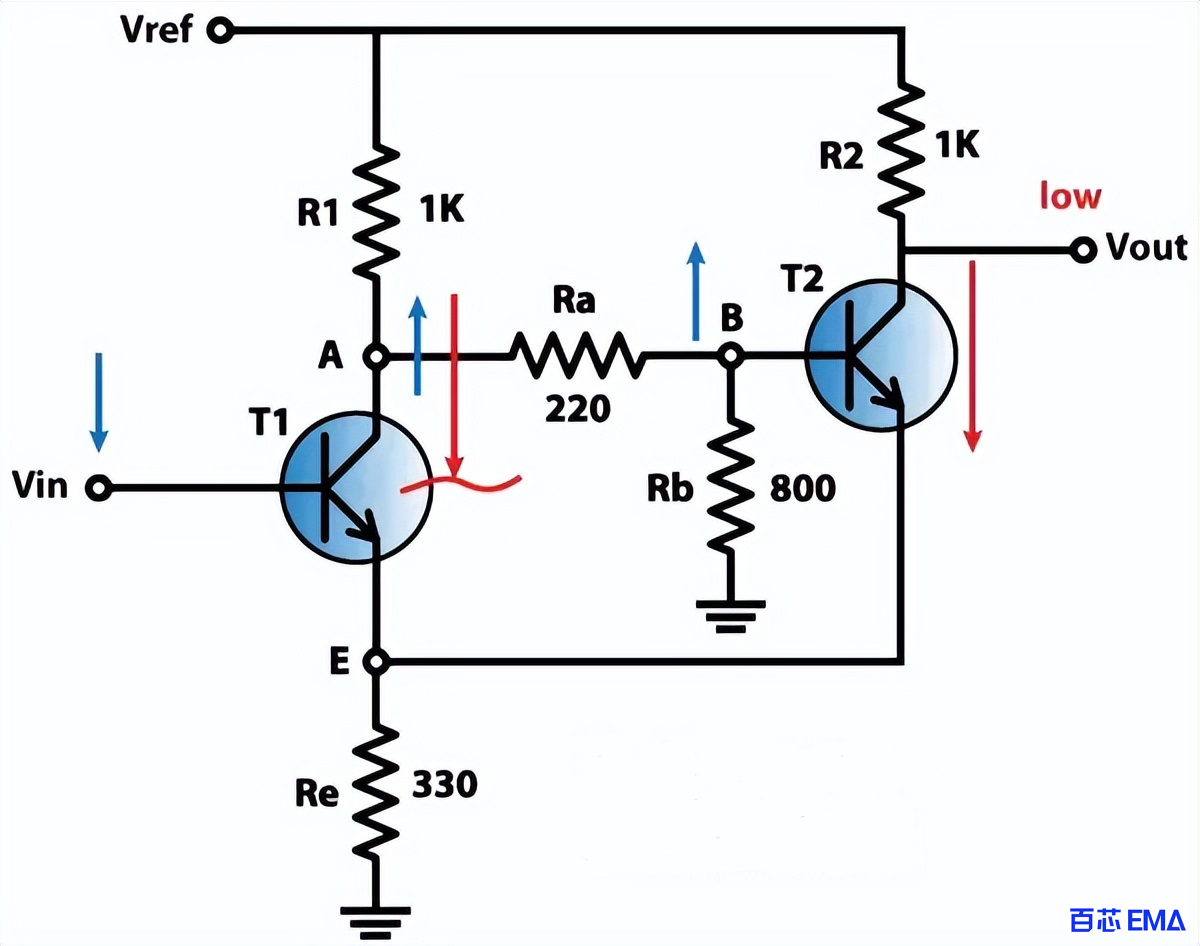

晶体管施密特触发器电路
接下来，晶体管 T1 基极的电压 Uin 将开始下降，当基极电压高于发射极电压 0.7 V 时，晶体管将关闭。
当发射极中的电流下降到晶体管进入正向激活模式时，就会发生这种情况。
在这种模式下，集电极电压将增加，这也将增加晶体管 T2 基极的电压。这将导致少量电流流过晶体管 T2，进一步降低发射极处的电压并导致晶体管 T1 关断。
在这里的例子中，Uin 输入需要降至约 1.3V 才能关闭晶体管 T1。
就是这样。现在这个循环一遍又一遍地重复。所以我们得到了两个阈值，高阈值约为 1.9 V，低阈值约为 1.3 V。

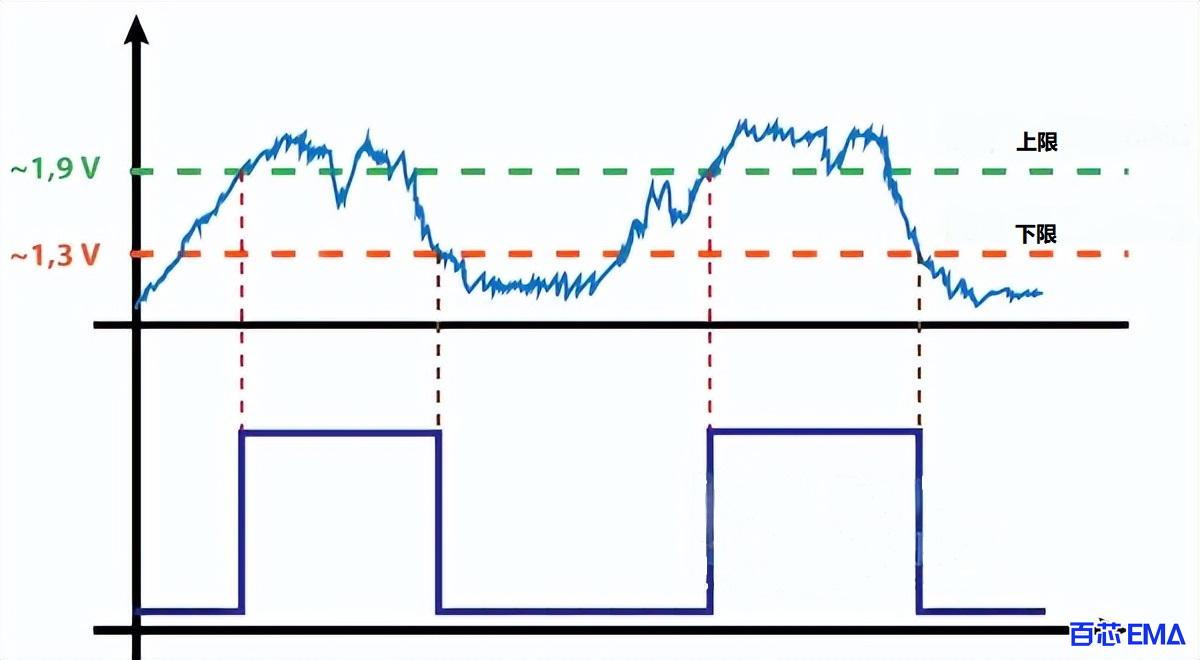

波形图
以上就是关于晶体管施密特触发器工作原理的简单介绍。
