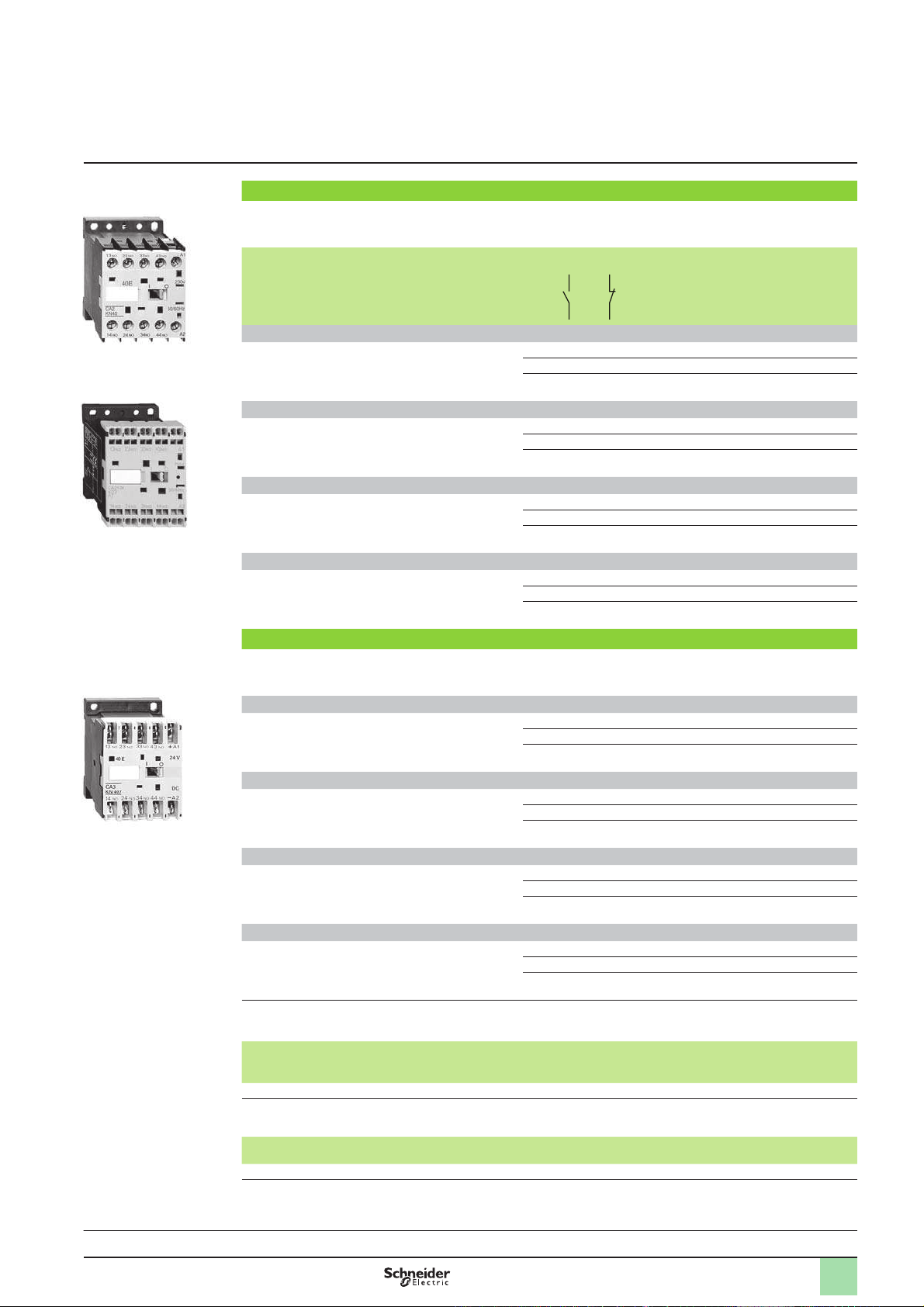

Symbole katalogowe
Przekaźniki sterownicze dla obwodu sterowania prądu przemiennego
Mocowanie na szynie 35 mm b 7 lub za pomocą śrub Ø 4.
Śruby dokręcone w pozycji ,,gotowe do zaciśnięcia” b
Obwód sterowania
Pobór mocy
Zestyki
pomocnicze
Podstawowy numer katalogowy
uzupełniany oznaczeniem napięcia
obwodu sterowania (1)
Waga
kg
Połączenie poprzez zaciski śrubowe
4.5 VA 4 – CA2 KN40pp 0.180
3 1 CA2 KN31pp 0.180
2 2 CA2 KN22pp 0.180
Połączenie poprzez zaciski sprężynowe
4.5 VA 4 – CA2 KN403pp 0.180
3 1 CA2 KN313pp 0.180
2 2 CA2 KN223pp 0.180
Złącza typu Faston (szybkozłącze), 1 x 6.35 lub 2 x 2.8
4.5 VA 4 – CA2 KN407pp 0.180
3 1 CA2 KN317pp 0.180
2 2 CA2 KN227pp 0.180
Nóżki do lutowania na płytce drukowanej
4.5 VA 4 – CA2 KN405pp 0.210
3 1 CA2 KN315pp 0.210
2 2 CA2 KN225pp 0.210
Przekaźniki sterownicze dla obwodu sterowania prądu stałego
Mocowanie na szynie 35 mm b 7 lub za pomocą śrub Ø 4.
Śruby dokręcone w pozycji ,,gotowe do zaciśnięcia” b
Połączenie poprzez zaciski śrubowe
3 W 4 – CA3 KN40pp 0.225
3 1 CA3 KN31pp 0.225
2 2 CA3 KN22pp 0.225
Połączenie poprzez zaciski sprężynowe
3 W 4 – CA3 KN403pp 0.225
3 1 CA3 KN313pp 0.225
2 2 CA3 KN223pp 0.225
Złącza typu Faston (szybkozłącze), 1 x 6.35 lub 2 x 2.8
3 W 4 – CA3 KN407pp 0.225
3 1 CA3 KN317pp 0.225
2 2 CA3 KN227pp 0.225
Nóżki do lutowania na płytce drukowanej
3 W 4 – CA3 KN405pp 0.255
3 1 CA3 KN315pp 0.255
2 2 CA3 KN225pp 0.255
(1) Standardowe napięcie obwodu sterowania (przy innych napięciach należy skontaktować się z naszym regionalnym
przedstawicielem).
Przekaźniki sterownicze CA2 K (0.8...1.15 Uc) (0.85...1.1 Uc)
Napięcie
a
12 20 24(2) 36 42 48 110 115 127 220/ 230 230/ 380/ 400 400/ 440 500 660/
50/60 Hz 230 240 400 415 690
Kod J7 Z7 B7 C7 D7 E7 F7 FE7 FC7 M7 P7 U7 Q7 V7 N7 R7 S7 Y7
Do i włącznie 240V, cewka z wbudowanym modułem przeciwzakłóceniowym jest dostępna: dodaj cyfrę 2 do wymaganego kodu.
Przykład: J72
Przekaźniki sterownicze CA3 K (0.8...1.15 Uc)
Napięcie
c
12 20 24(2) 36 48 60 72 100 110 125 200 220 230 240 250
Kod JD ZD BD CD ED ND SD KD FD GD LD MD MPD MUD UD
Jest dostępna cewka z wbudowanym modułem przeciwzakłóceniowym, dodaj cyfrę 3 do wymaganego kodu. Przykład: JD3.
(2) Przy połączeniu czujnika elektronicznego lub czasomierza szeregowo z cewką stycznika pomocniczego należy wybrać cewkę
20 V (a Z7, c kod ZD) do kompensacji spadków napi%cia.
CA2 KN40pp
816892
CA3 KN407pp
819411
CA2 KN403pp
816891
Charakterystyki:
strony 295 i
296
Wymiary:
strona
301
Schematy:
strona
302
Przekaźniki sterownicze
Przekaźniki sterownicze TeSys K
Dla obwodu sterowania prądu przemiennego
lub prądu stałego
