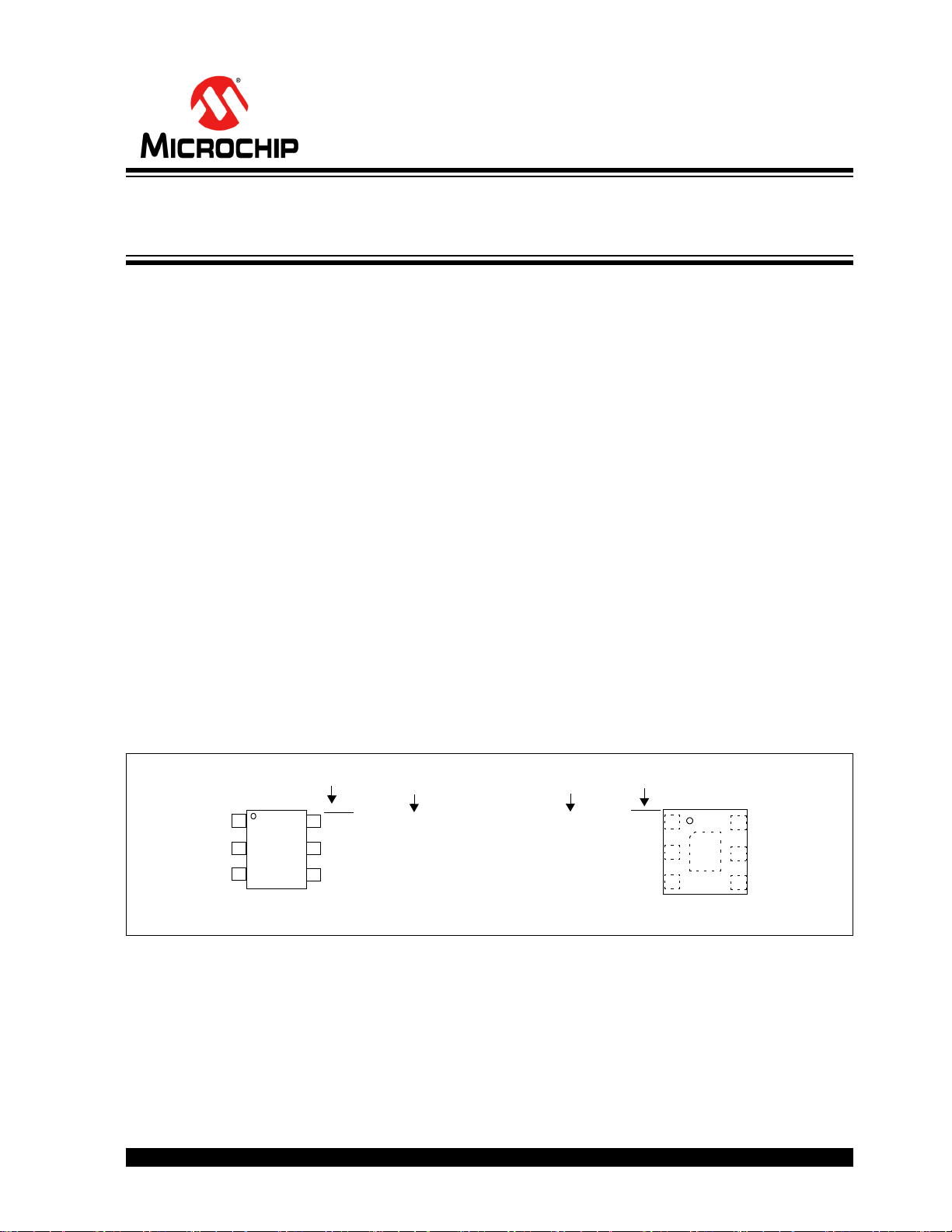

2016 Microchip Technology Inc. DS20005369A_CN 第 1 页
MCP14A0051/2
特性
• 高峰值输出电流：0.5A （典型值）
• 宽输入电源电压工作范围：
-4.5V至 18V
• 输出级的低直通 / 交叉传导电流
• 高容性负载驱动能力：
- 40 ns 内可达到 1000 pF （典型值）
• 短暂延时：33 ns （t
D1
）和 24 ns （t
D2
）（典型值）
• 低电源电流：375 µA （典型值）
• 具有滞后的低电压阈值输入和使能功能
• 闭锁保护：可承受 500 mA 反向电流
• 节省空间的封装：
-6引脚 SOT-23
-6引脚 2 x 2 DFN
应用
• 开关电源
• 脉冲变压器驱动器
• 线路驱动器
• 电平转换器
• 电机和螺线管驱动器
概述
MCP14A0051/2 器件是高速 MOSFET 驱动器，在使
用单个 4.5V 至 18V 电源工作时，最高能够提供 0.5A
的峰值电流。反相 （MCP14A0051）或同相
（MCP14A0052）单通道输出直接通过 TTL 或 CMOS
（2V 至 18V）逻辑控制。这些器件还具有直通电流低、
上升和下降时间匹配以及传播延时短等特性，是高开关
频率应用的理想选择。
MCP14A0051/2 系列器件通过使能功能来提供增强的控
制。无论输入引脚的状态如何，都可以通过将高电平有
效的使能引脚驱动为低电平来将 MCP14A0051/2 输出
驱动为低电平。由于具有集成的上拉电阻，用户可以将
使能引脚保留悬空，用于提供标准操作。
此外， MCP14A0051/2 器件还具有独立的接地引脚
（A
GND
和 GND），可以在电平敏感的输入 / 使能引脚
之间提供更好的噪声隔离，并使推挽输出级可以进行快
速的高电流跳变。
只要在其功率和电压范围内，这些器件就具有高度的
抗闩锁能力。它们可以承受被强制返回到其输出端的
最高 500 mA 的反向电流，而不会造成器件损坏或逻辑
混乱。所有接线端都受到充分保护，可承受最高 1.75 kV
（HBM）和 100V （MM）的静电放电 （Electrostatic
Discharge， ESD）。
封装类型
4
1
2
3
6
OUT
EN
V
DD
A
GND
IN
5
GND
6 引脚 SOT-23
2x2 DFN-6*
GND
EN
IN
1
2
3
6
5
4
V
DD
EP
7
A
GND
OUT
OUT
MCP14A0051
MCP14A0052
OUT
MCP14A0052
MCP14A0051
* 包含裸露的散热焊盘 （Exposed Thermal Pad， EP）；请参见表 3-1。
带低阈值输入和使能
功能的 0.5A MOSFET 驱动器
