PIC16F818/819
DS39603C-page 4 2004 Microchip Technology Inc.
2.3 ID Locations
A user may store identification information (ID) in four
ID locations. The ID locations are mapped in
[0x2000 : 0x2003]. It is recommended that the user use
only the four Least Significant bits of each ID location.
In some devices, the ID locations read out in an
unscrambled fashion after code protection is enabled.
For these devices, it is recommended that ID location
is written as “11 1111 1000 bbbb”, where ‘bbbb’ is
ID information.
In other devices, the ID locations read out normally,
even after code protection. To understand how the
devices behave, refer to Table 5-1.

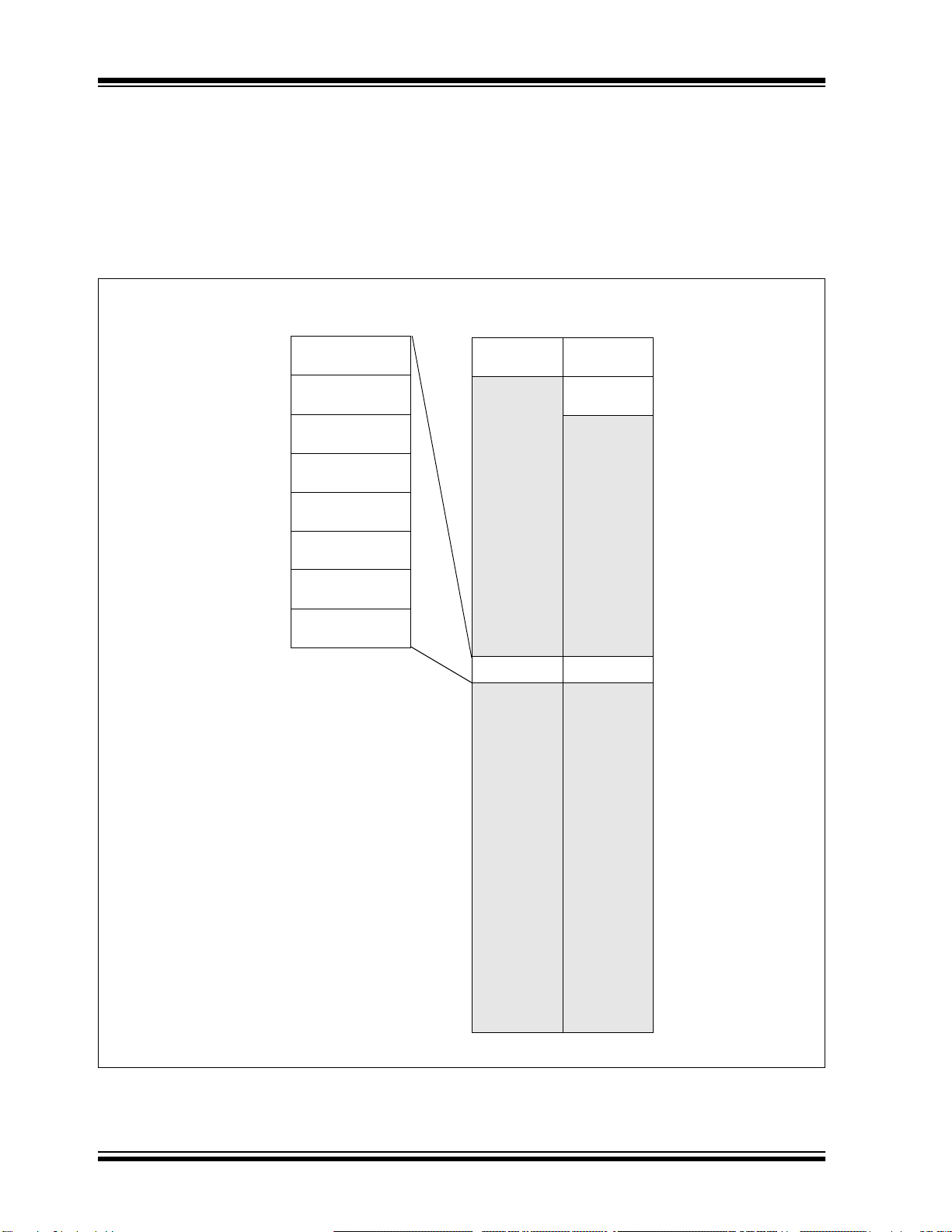

FIGURE 2-1: PROGRAM MEMORY MAPPING
1K words 2K words
Implemented Implemented
Implemented
Reserved Reserved
ID Location
ID Location
ID Location
ID Location
Reserved
Reserved
Device ID
Configuration Word
2000h
2001h
2002h
2003h
2004h
2005h
2006h
2007h
0h
1FFh
3FFh
400h
7FFh
800h
1FFFh
2008h
3FFFh
Accesses
0x0000
to
0x3FF
Accesses
0x0000
to
0x7FF
