• All specifications are subject to change without notice.
(2/7)
001-02 / 20110928 / e9713_acm

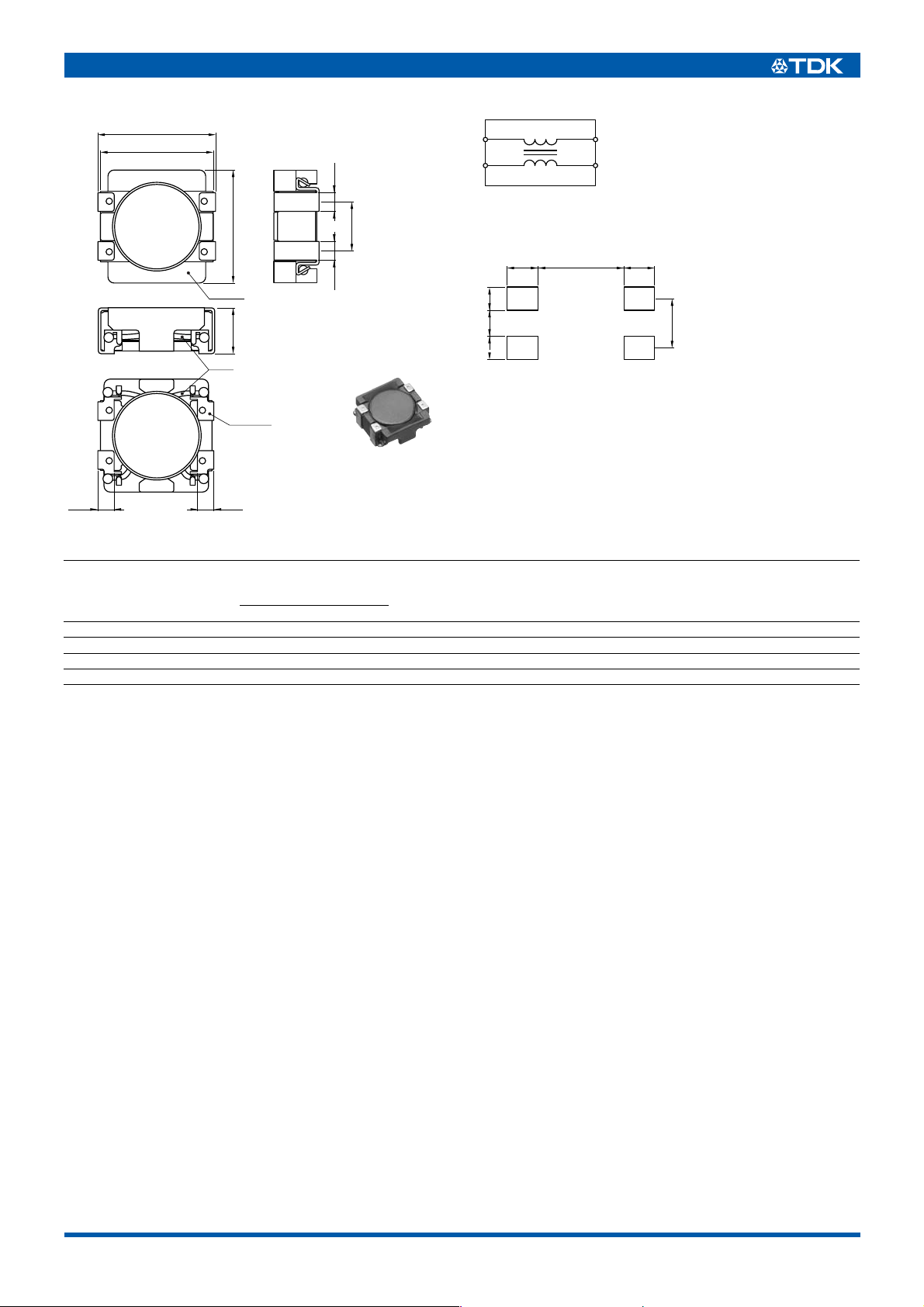

SHAPES AND DIMENSIONS CIRCUIT DIAGRAM
RECOMMENDED PC BOARD PATTERN
ELECTRICAL CHARACTERISTICS
4.5
4.7±0.2
4.5±0.22.0max.
0.750.75
2.0
0.650.65
1
2
4
3
Wire
Terminal
Ferrite
Dimensions in mm
1
2
4
3
• No polarity
1.25 3.5 1.25
0.95 1.05 0.95
2.0
Dimensions in mm
Part No.
Common mode
impedance
(Ω )[at 100MHz]
DC resistance
(Ω )max.
[1 line]
Rated current
Idc
(A)max.
Rated voltage
Edc
(V)max.
Insulation
resistance
(MΩ )min.
min. typ.
ACM4520-231-2P 180 230 0.05 2.6 50 10
ACM4520-421-2P 300 420 0.055 2.4 50 10
ACM4520-901-2P 650 900 0.06 2.0 50 10
ACM4520-142-2P 1000 1400 0.08 1.5 50 10
