BTB24-800BRG数据手册

Page:

of 11 Go

若手册格式错乱，请下载阅览PDF原文件

REF.

DIMENSIONS

Millimeters Inches

Min. Max. Min. Max.

A 40.00 1.575

A1 29.90 30.30 1.177 1.193

A2 22.00 0.867

B 27.00 1.063

B1 13.50 16.50 0.531 0.650

B2 24.00 0.945

C 14.00 0.551

C1 3.50 0.138

C2 1.95 3.00 0.077 0.118

E3 0.70 0.90 0.027 0.035

F 4.00 4.50 0.157 0.177

I 11.20 13.60 0.441 0.535

L1 3.10 3.50 0.122 0.138

L2 1.70 1.90 0.067 0.075

N1 33° 43° 33° 43°

N2 28° 38° 28° 38°

A

E3

N2

N1

B

F

I

A1

B1

L1

A2

L2

B2

C

C2 C1

BTA24, BTB24, BTA25, BTA26

and T25 series

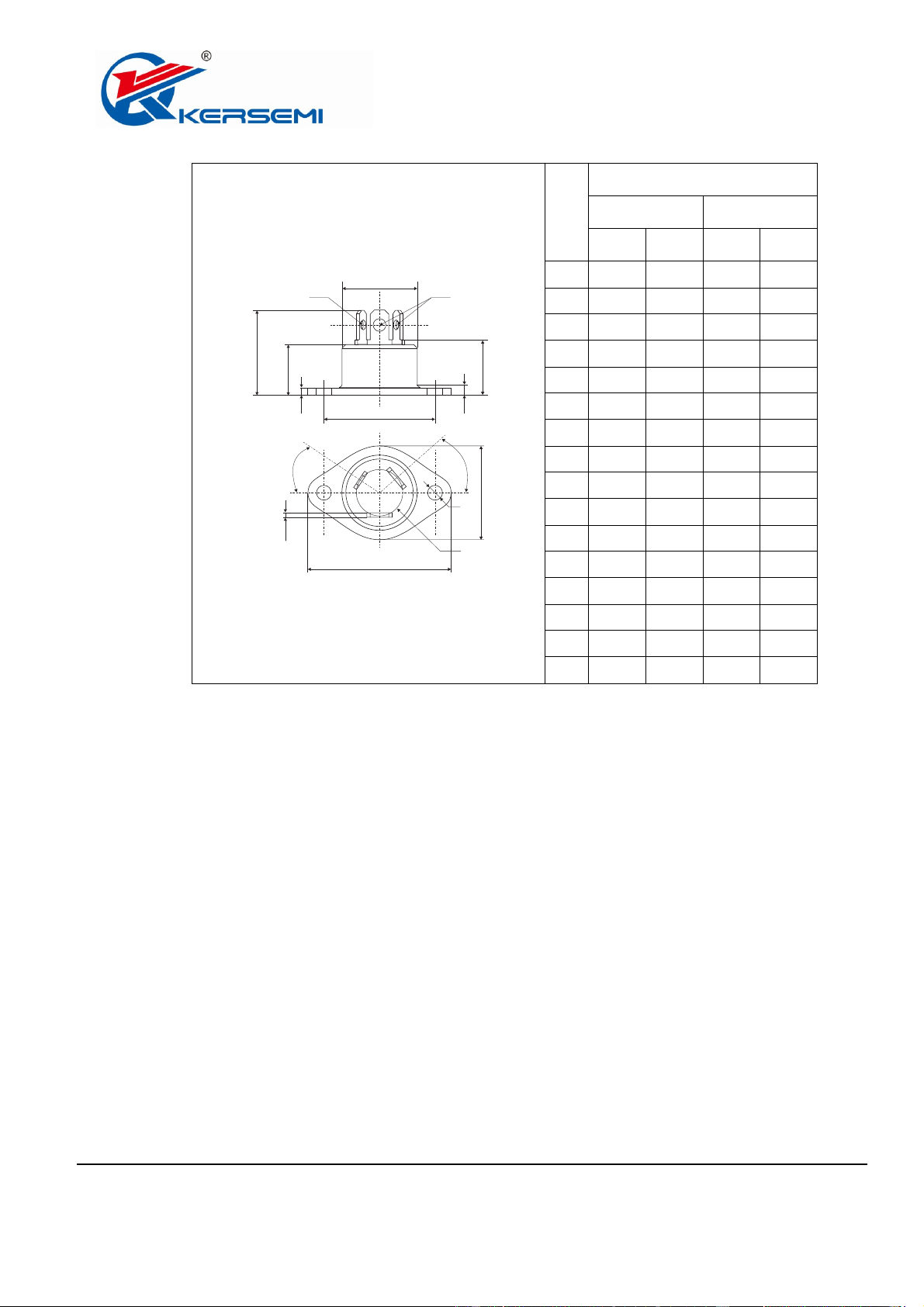

Table 8. RD91 Package dimensions

2014-6-16

www.kersemi.com
