M0162-01
E1
M
E
q
A
c
1
2
3
4
5
6
7
8
L
K
b
M1
L
E1
e
E2
D2
TopView
Drain
iew
FrontView
SideView
1
2
3
4
5
6
7
8
q
c1N1
D1
N
Exposed
Pin9
BottomV
DualCool Pinout
TM
5,6,7,8
LabelPin#
Source1,2,3,9
Gate4
HeatSlug
CSD16325Q5C
SLPS237B –DECEMBER 2009–REVISED APRIL 2010
www.ti.com

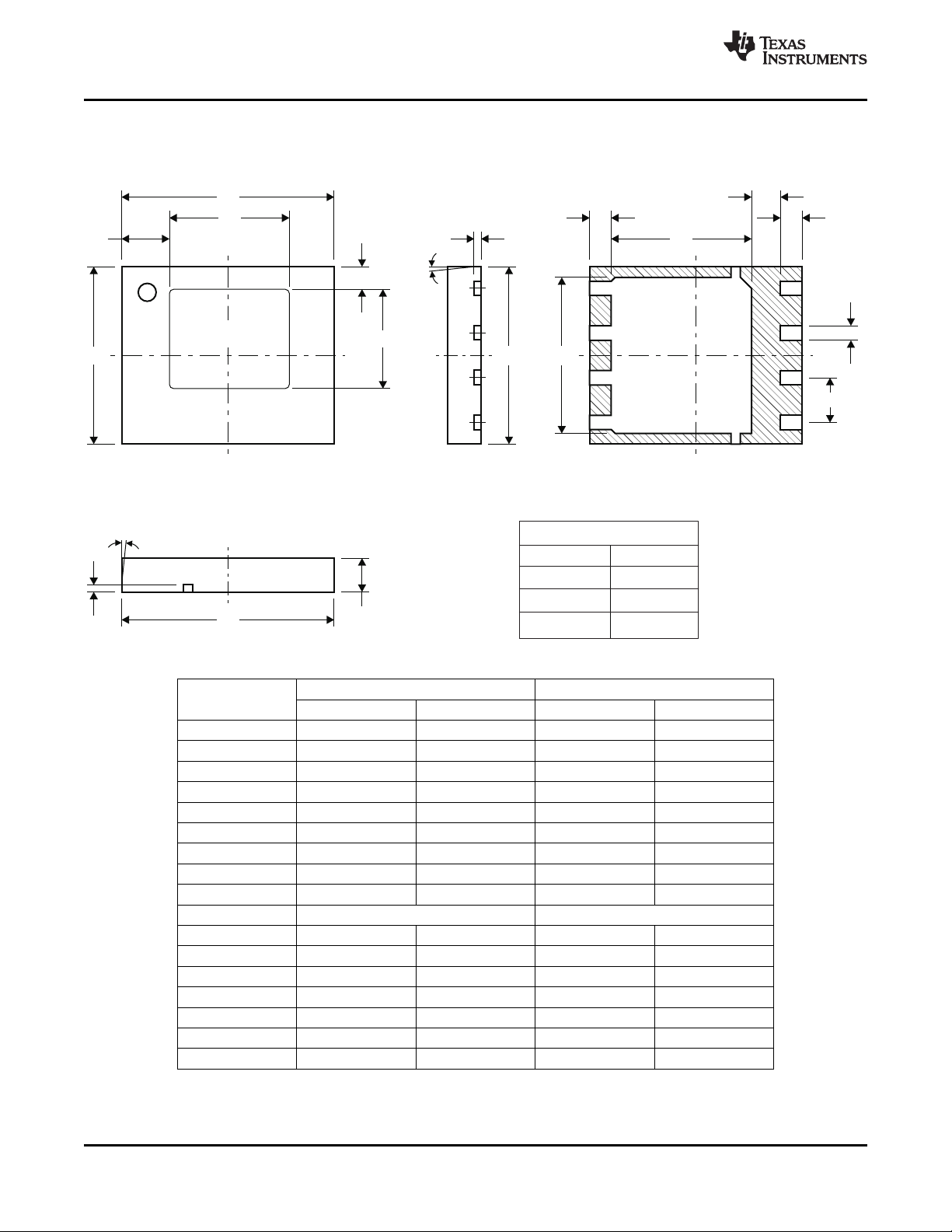

MECHANICAL DATA
Q5C Package Dimensions
MILLIMETERS INCHES
DIM
MIN MAX MIN MAX
A 0.950 1.050 0.037 0.039
b 0.360 0.460 0.014 0.018
c 0.150 0.250 0.006 0.010
c1 0.150 0.250 0.006 0.010
D1 4.900 5.100 0.193 0.201
D2 4.320 4.520 0.170 0.178
E 4.900 5.100 0.193 0.201
E1 5.900 6.100 0.232 0.240
E2 3.920 4.12 0.154 0.162
e 1.27 TYP 0.050
L 0.510 0.710 0.020 0.028
q – – – –
K 0.760 – 0.030 –
M 3.260 3.460 0.128 0.136
M1 0.520 0.720 0.020 0.028
N 2.720 2.920 0.107 0.115
N1 1.227 1.427 0.048 0.056
6 Submit Documentation Feedback Copyright © 2009–2010, Texas Instruments Incorporated
Product Folder Link(s): CSD16325Q5C
