DocID026284 Rev 4 103/128
STM32F091xB STM32F091xC Package information
124
7.2 LQFP100 package information
LQFP100 is a100-pin, 14 x 14 mm low-profile quad flat package.

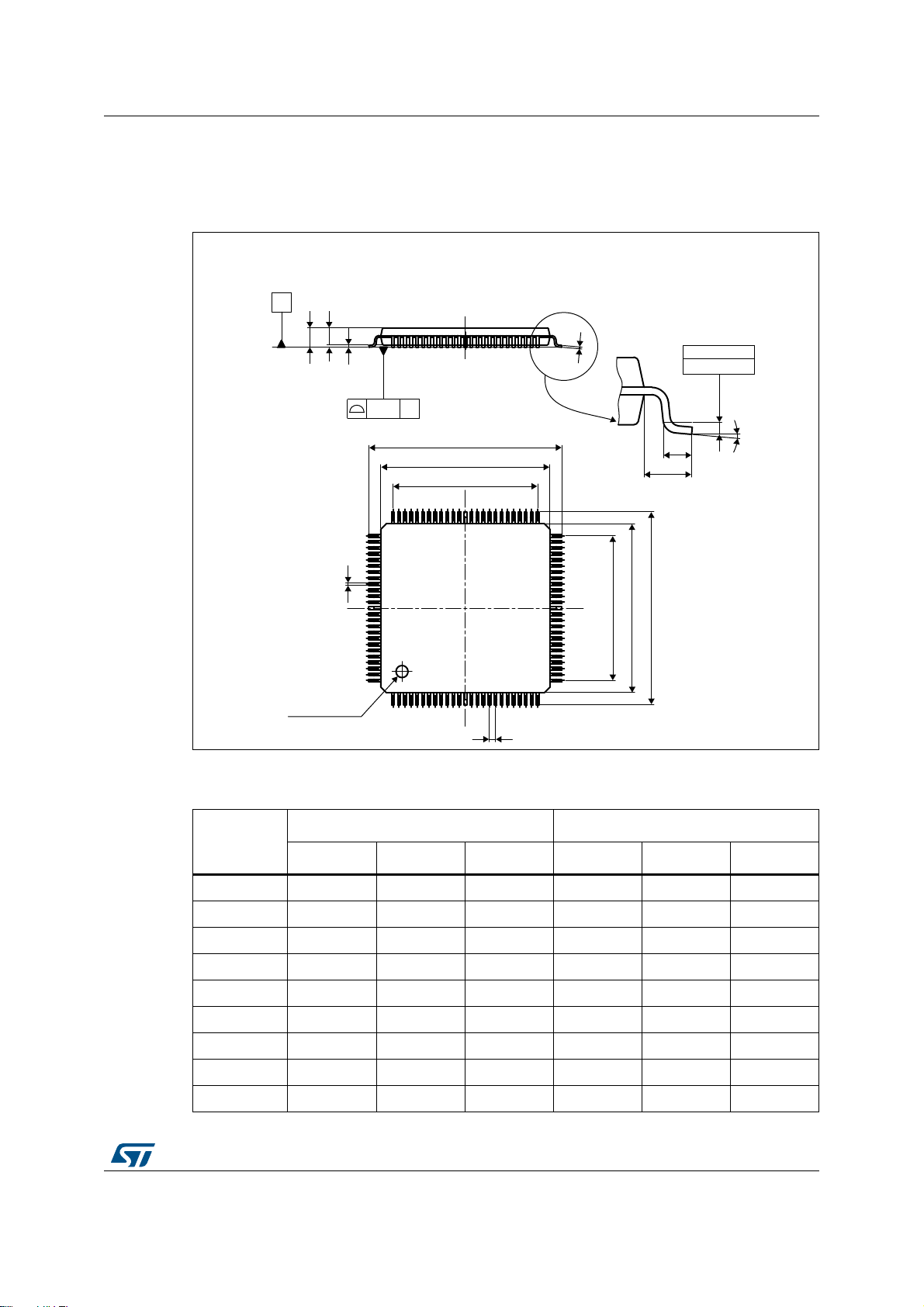

Figure 36. LQFP100 package outline
1. Drawing is not to scale.
Table 72. LQPF100 package mechanical data
Symbol
millimeters inches
(1)
Min Typ Max Min Typ Max
A - - 1.600 - - 0.0630
A1 0.050 - 0.150 0.0020 - 0.0059
A2 1.350 1.400 1.450 0.0531 0.0551 0.0571
b 0.170 0.220 0.270 0.0067 0.0087 0.0106
c 0.090 - 0.200 0.0035 - 0.0079
D 15.800 16.000 16.200 0.6220 0.6299 0.6378
D1 13.800 14.000 14.200 0.5433 0.5512 0.5591
D3 - 12.000 - - 0.4724 -
E 15.800 16.000 16.200 0.6220 0.6299 0.6378
H
,'(17,),&$7,21
3,1
*$8*(3/$1(
PP
6($7,1*3/$1(
'
'
'
(
(
(
.
FFF
&
&
/B0(B9
$
$
$
/
/
F
E
$
