DocID17659 Rev 12 117/133
STM32L151x6/8/B STM32L152x6/8/B Package information
132
7.5 UFBGA100 7 x 7 mm, 0.5 mm pitch, ultra thin fine-pitch
ball grid array package information

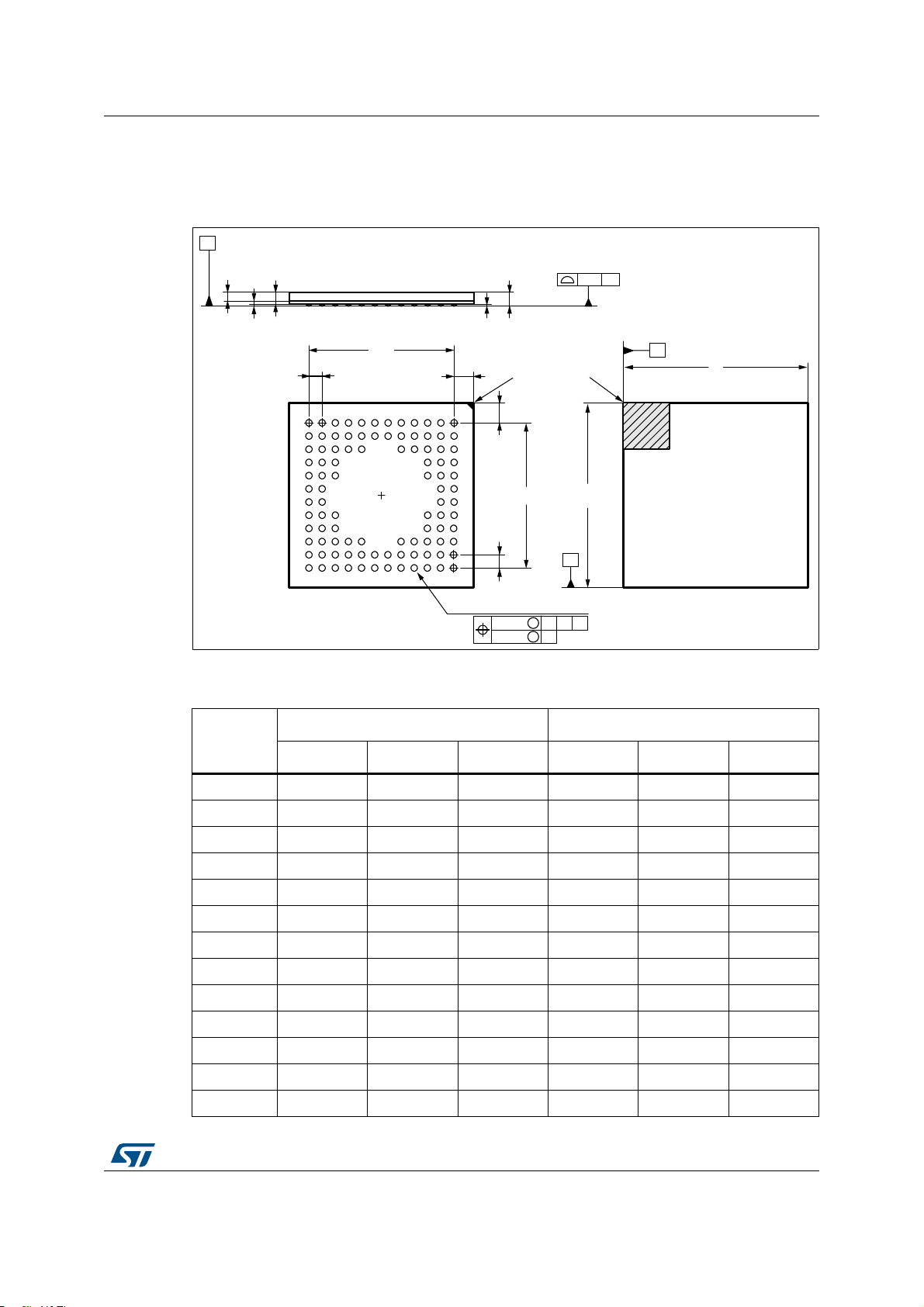

Figure 44. UFBGA100, 7 x 7 mm, 0.5 mm pitch, package outline
1. Drawing is not to scale.
Table 67. UFBGA100 7 x 7 mm, 0.5 mm pitch, package mechanical data
Symbol
millimeters inches
(1)
Min Typ Max Min Typ Max
A - - 0.6 - - 0.0236
A1 0.05 0.08 0.11 0.002 0.0031 0.0043
A2 0.4 0.45 0.5 0.0157 0.0177 0.0197
A3 0.08 0.13 0.18 0.0031 0.0051 0.0071
A4 0.27 0.32 0.37 0.0106 0.0126 0.0146
b 0.2 0.25 0.3 0.0079 0.0098 0.0118
D 6.95 7 7.05 0.2736 0.2756 0.2776
D1 5.45 5.5 5.55 0.2146 0.2165 0.2185
E 6.95 7 7.05 0.2736 0.2756 0.2776
E1 5.45 5.5 5.55 0.2146 0.2165 0.2185
e - 0.5 - - 0.0197 -
F 0.7 0.75 0.8 0.0276 0.0295 0.0315
ddd - - 0.1 - - 0.0039
$&B0(B9
6HDWLQJSODQH
$
H
)
)
'
0
EEDOOV
$
(
7239,(:%277209,(:
$EDOO
LGHQWLILHU
H
$
$
<
;
=
GGG =
'
(
HHH = < ;
III
0
0
=
$
$
$EDOO
LQGH[DUHD
