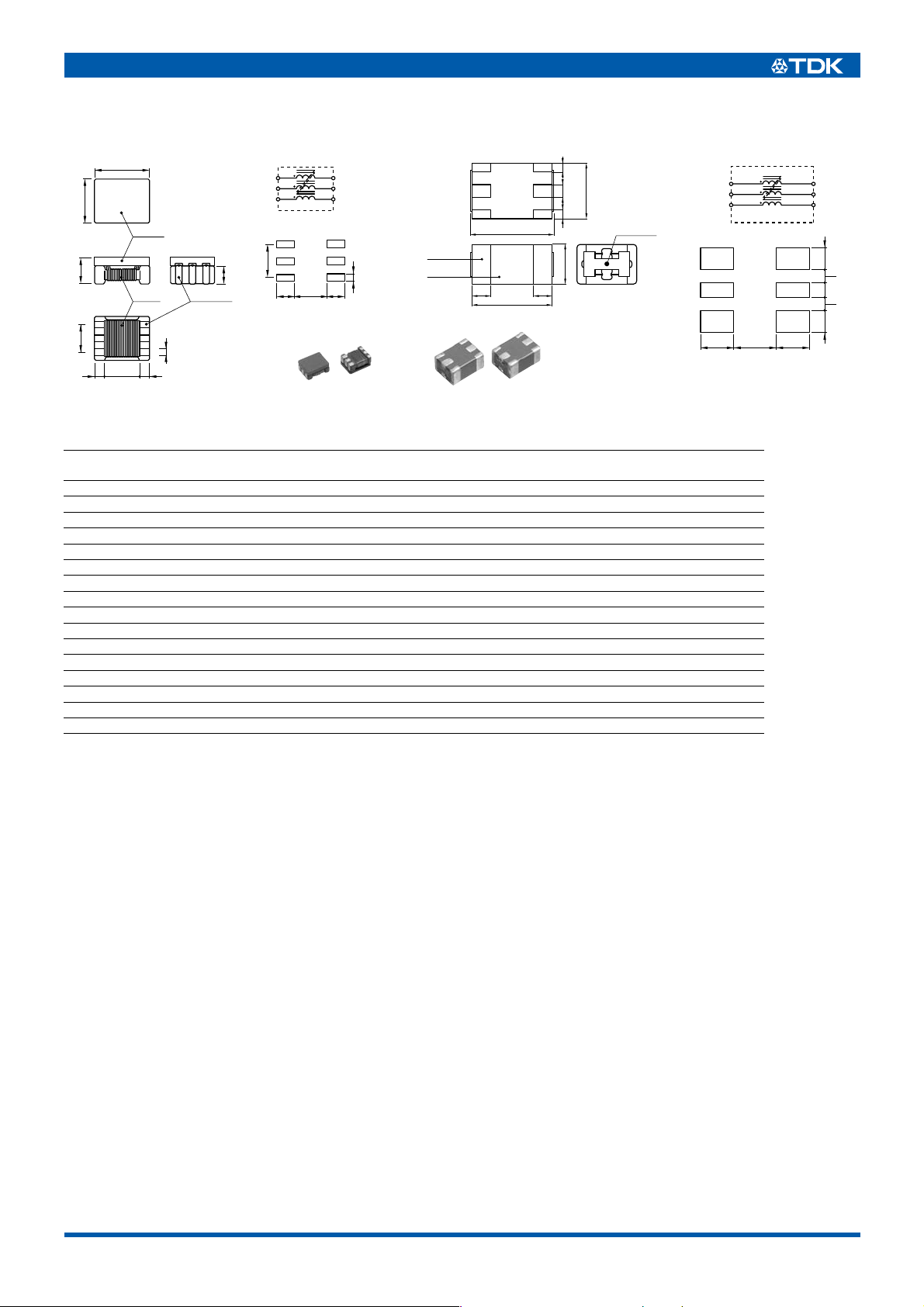

008-01 / 20090226 / e9712_acm.fm
• All specifications are subject to change without notice.
SHAPES AND DIMENSIONS/CIRCUIT DIAGRAMS/RECOMMENDED PC BOARD PATTERNS
3-LINE TYPE
ACM2520-3P ACM4532-102-3P
ELECTRICAL CHARACTERISTICS
Part No.
Impedance
(Ω)typ.[100MHz]
DC resistance
(Ω)max.[Per 1 line]
Rated voltage
Edc(V)max.
Rated current
Idc(A)max.
2-LINE
ACM2012-900-2P 90 0.19 50 0.4
ACM2012-121-2P 120 0.22 50 0.37
ACM2012-201-2P 200 0.25 50 0.35
ACM2012-361-2P 360 0.5 50 0.22
ACM2520-301-2P 300 0.35 20 0.4
ACM2520-451-2P 450 0.4 20 0.35
ACM2520-601-2P 600 0.45 20 0.3
ACM2520-102-2P 1000 0.9 20 0.2
ACM3225-800-2P 80 0.15 20 0.4
ACM3225-161-2P 160 0.2 20 0.35
ACM3225-271-2P 270 0.3 20 0.3
ACM3225-102-2P 1000 0.5 20 0.2
3-LINE
ACM2520-801-3P 800 1.6 20 0.15
ACM4532-102-3P 1000 0.6 20 0.2
1
2
3
6
5
4
4.3
11
2.3max.
4.5±0.2
Insulation
resin
0.5
3.2±0.2
0.750.5
Terminal
electrode
Ferrite
1
2
6
5
3
4
2.3
1.8
1.8
0.8
0.7
1.2
1.2
Dimensions in mm
0.7
2.5±0.2
2.0±0.2
1.2±0.1
1.3=P0.65×2
0.8
1.6
0.45
0.3
0.45
Ferrite
Wires
Electrode
1
2
3
6
5
4
3
2
1
4
5
6
1.5
0.8
0.8
0.35
Dimensions in mm
1.3=P0.65×2
1
2
6
5
3
4
