Rev. A Document Feedback
Information furnished by Analog Devices is believed to be accurate and reliable. However, no
responsibility is assumed by Analog Devices for its use, nor for any infringements of patents or other
rights of third parties that may result from its use. Specications subject to change without notice. No
license is granted by implication or otherwise under any patent or patent rights of Analog Devices.
Trademarks and registered trademarks are the property of their respective owners.
One Technology Way, P.O. Box 9106, Norwood, MA 02062-9106, U.S.A.
Tel: 781.329.4700 ©2013–2014 Analog Devices, Inc. All rights reserved.
Technical Support www.analog.com

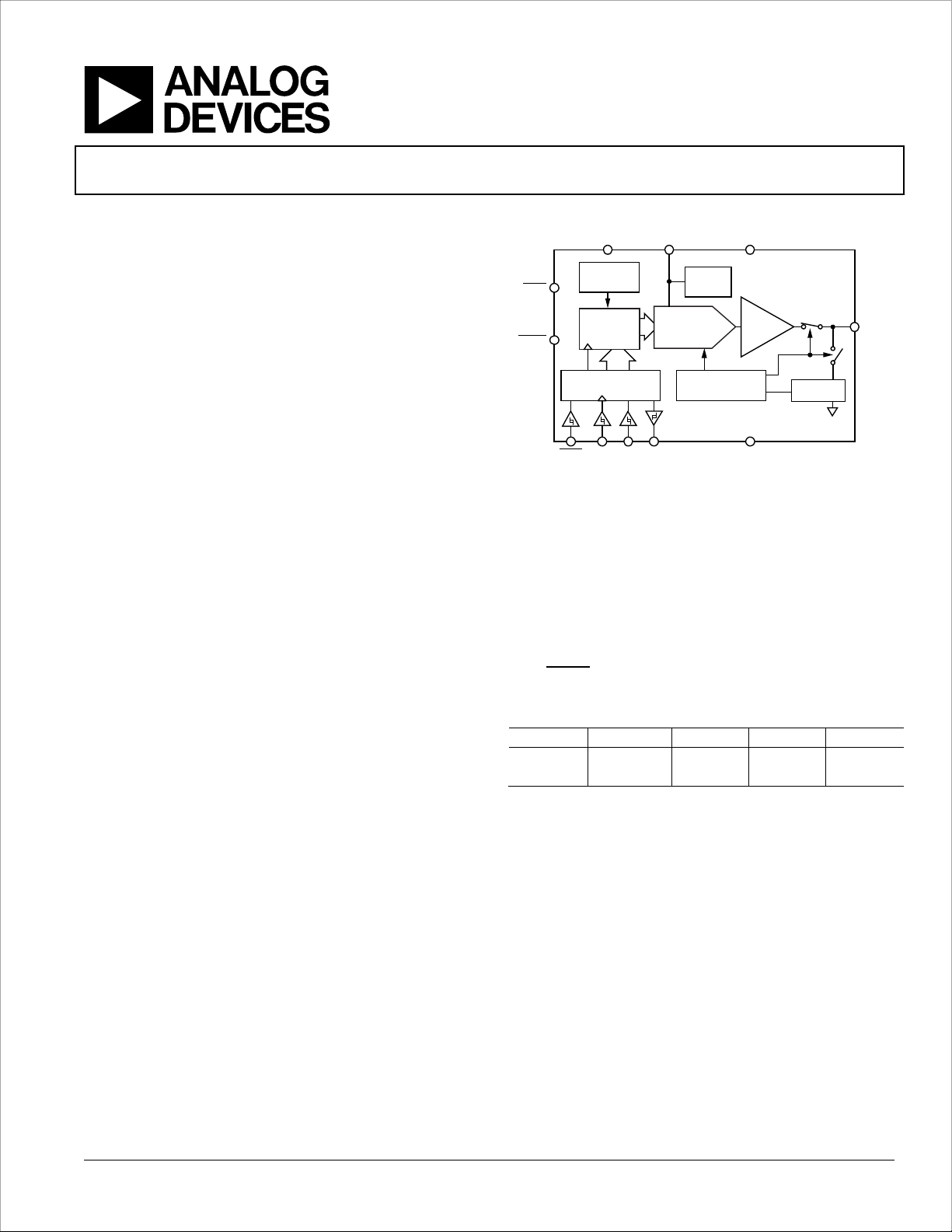

功能框图
图1. AD5683R/AD5682R/AD5681R MSOP
(更多信息参见“功能框图—LFCSP”部分)
表1. 单通道nanoDAC+器件组合
接口 基准电压源 16位 14位 12位
SPI 内部 AD5683R AD5682R AD5681R
SPI 外部 AD5683
AD5683R/
AD5682R/
AD5681R
V
REF
GND
LDAC
REF
V
DD
V
LOGIC
*
POWER-DOWN
CONTROL LOGIC
DAC
REGISTER
POWER-ON
RESET
2.5V
REF
OUTPUT
BUFFER
16-/14-/12-BIT
DAC
INPUT
CONTROL LOGIC
V
OUT
SCLK SDISYNC
R
ESET
*NOT AVAILABLE IN ALL THE MODELS
SDO*
RESISTOR
NETWORK
11955-001
小型、16/14/12位SPI nanoDAC+，具有
±2(16位) LSB INL和2 ppm/°C基准电压源
AD5683R/AD5682R/AD5681R/AD5683
产品特性
超小型封装：2 mm x 2 mm、8引脚LFCSP
高相对精度(INL)：16位时最大±2 LSB
AD5683R/AD5682R/AD5681R
低漂移2.5 V基准电压源：2 ppm/°C(典型值)
可选输出范围：2.5 V或5 V
AD5683
仅外部基准电压源
可选输出范围：V
REF
或2 x V
REF
总不可调整误差(TUE)：0.06% FSR(最大值)
失调误差：±1.5 mV(最大值)
增益误差：±0.05% FSR最大值
低毛刺：0.1 nV-sec
高驱动能力：20 mA
低功耗：1.2 mW (3.3 V)
独立逻辑电源：1.8 V至5.5 V
宽工作温度范围：−40°C至+105°C
鲁棒的4 kV HBM ESD保护
应用
过程控制
数据采集系统
数字增益和失调电压调整
可编程电压源
概述
AD5683R/AD5682R/AD5681R/AD5683均属于nanoDAC+®系
列，分别是低功耗、单通道、16/14/12位缓冲电压输出
DAC。除了AD5683，这些器件均内置默认使能的2.5 V基准
电压源，其温漂为2 ppm/°C。输出范围可编程设置为0 V至
V
REF
或0 V至2 x V
REF
。采用2.7 V至5.5 V单电源供电，通过设
计保证单调性。提供2.00 mm x 2.00 mm、8引脚LFCSP或10
引脚MSOP封装。
内部上电复位电路确保DAC寄存器上电时写入零电平，而
内部输出缓冲器配置为正常模式。AD5683R/AD5682R/
AD5681R/AD5683具有掉电模式，可在5 V时降低器件功耗
至2 μA(最大值)，并且在掉电模式下提供软件可选的输出
负载。
AD5683R/AD5682R/AD5681R/AD5683使用多功能三线式串
行接口，以最高50 MHz的时钟速率工作。某些器件还提供
异步RESET引脚和V
LOGIC
引脚选项，具有1.8 V兼容性。
产品特色
1. 高相对精度(INL)。
AD5683R/AD5683(16位)：±2 LSB(最大值)。
2. 低漂移2.5 V片内基准电压源。
温度系数：2 ppm/°C(典型值)。
温度系数：5 ppm/°C(最大值)。
3. 两种封装选项：
2.00 mm x 2.00 mm、8引脚LFCSP。
10引脚MSOP。
ADI中文版数据手册是英文版数据手册的译文，敬请谅解翻译中可能存在的语言组织或翻译错误，ADI不对翻译中存在的差异或由此产生的错误负责。如需确认任何词语的准确性，请参考ADI提供
的最新英文版数据手册。
