Rev. 0
Information furnished by Analog Devices is believed to be accurate and reliable. However, no
responsibility is assumed by Analog Devices for its use, nor for any infringements of patents or other
rights of third parties that may result from its use. Specications subject to change without notice. No
license is granted by implication or otherwise under any patent or patent rights of Analog Devices.
Trademarks and registered trademark
s are the property of their respective owners.
One Technology Way, P.O. Box 9106, Norwood, MA 02062-9106, U.S.A.
Tel: 781.329.4700 www.analog.com
Fax: 781.461.3113 ©2012 Analog Devices, Inc. All rights reserved.

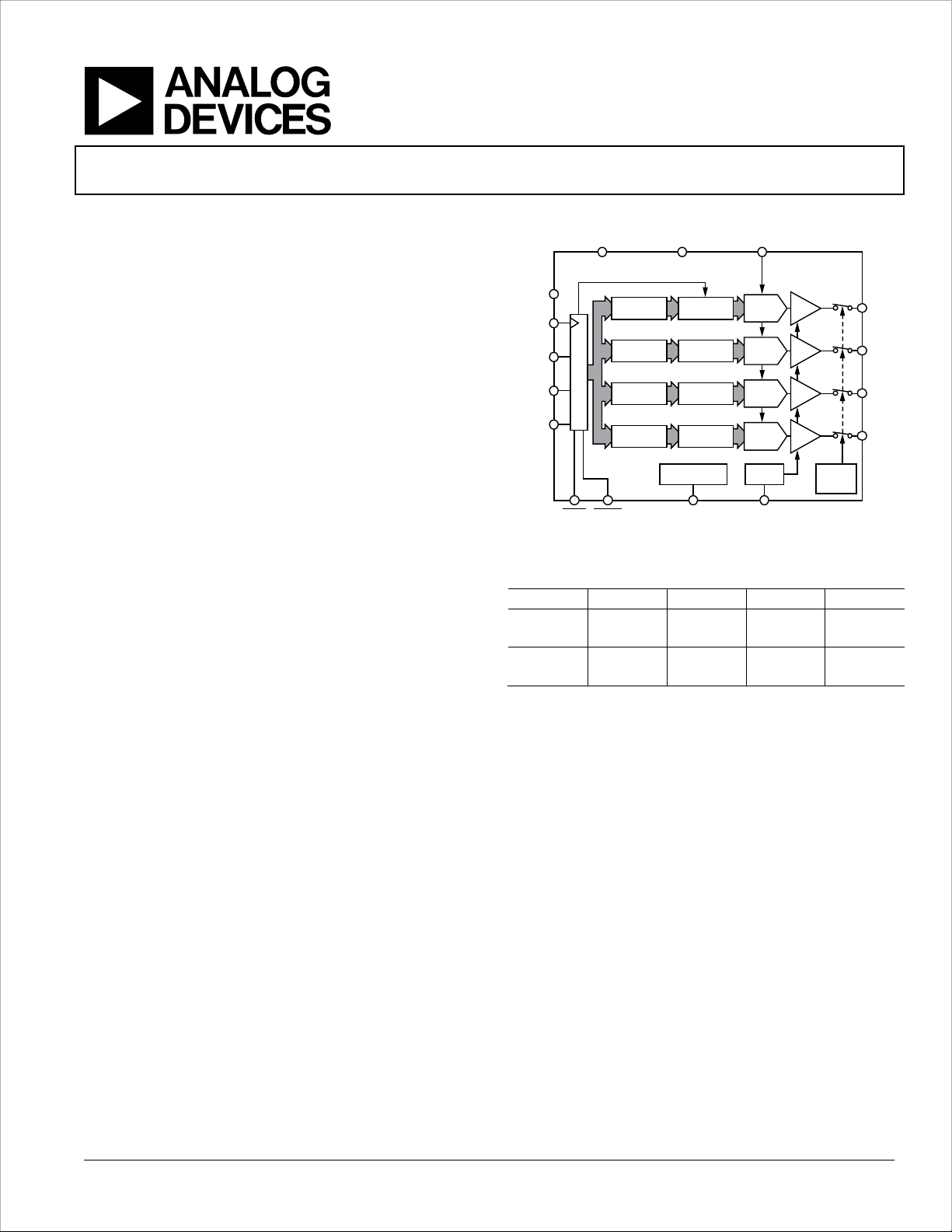

功能框图
表1. 四通道nanoDAC+器件
接口 代号 16位 14位 12位
SPI 内部 AD5686R AD5685R AD5684R
外部 AD5686 AD5684
I
2
C 内部 AD5696R AD5695R AD5694R
外部 AD5696 AD5694
SCL
V
LOGIC
SDA
A1
A0
INPUT
REGISTER
DAC
REGISTER
STRING
DAC A
BUFFER
V
OUT
A
INPUT
REGISTER
DAC
REGISTER
STRING
DAC B
BUFFER
V
OUT
B
INPUT
REGISTER
DAC
REGISTER
STRING
DAC C
BUFFER
V
OUT
C
INPUT
REGISTER
DAC
REGISTER
STRING
DAC D
BUFFER
V
OUT
D
V
REF
GND
V
DD
POWER-
DOWN
LOGIC
POWER-ON
RESET
GAIN =
×1/×2
INTERFACE LOGIC
RSTSEL GAINLDAC RESET
AD5696/AD5694
10799-001
四通道、16/12位
nanoDAC+，集成I
2
C接口
AD5696/AD5694
产品特性
高相对精度(INL)：16位时最大±2 LSB
小型封装：3 mm × 3 mm、16引脚LFCSP
总不可调整误差(TUE)：±0.1% FSR(最大值)
失调误差：±1.5 mV(最大值)
增益误差：±0.1% FSR(最大值)
高驱动能力：20 mA，0.5 V(供电轨)
用户可选增益：1或2(GAIN引脚)
复位到零电平或中间电平(RSTSEL引脚)
1.8 V逻辑兼容
400 kHz I
2
C兼容型串行接口
4个可用I
2
C地址
低毛刺：0.5 nV-s
鲁棒的HBM(额定值为3.5 kV)和FICDM ESD(额定值为1.5 kV)
性能
低功耗：1.8 mW (3 V)
2.7 V至5.5 V电源供电
温度范围：−40°C至+105°C
应用
数字增益和失调电压调整
可编程衰减器
过程控制(PLC I/O卡)
工业自动化
数据采集系统
概述
AD5696和AD5694均属于nanoDAC+
™
系列，分别是低功
耗、四通道、16/12位缓冲电压输出DAC，内置增益选择引
脚，满量程输出为2.5 V(增益 = 1)或5 V(增益 = 2)。这些器
件均采用2.7 V至5.5 V单电源供电，通过设计保证单调性，
并具有小于0.1% FSR的增益误差和1.5 mV的失调误差性能。
提供3 mm X 3 mm LFCSP和TSSOP封装。
AD5696/AD5694还内置上电复位电路和RSTSEL引脚，确保
DAC输出上电至零电平或中间电平，直到执行一次有效的
写操作为止。这些器件具有各通道独立掉电特性，在掉电
模式下，器件在3 V时的功耗降至4 μA。
AD5696/AD5694采用多功能双线式串行接口，时钟速率
最高达400 kHz，包含一个为1.8 V/3 V/5 V逻辑电平准备的
V
LOGIC
引脚。
图1.
产品特色
1. 高相对精度(INL)。
AD5696(16位)：±2 LSB(最大值)
AD5694(12位)：±1 LSB(最大值)
2. 出色的直流性能。
总不可调整误差：±0.1% FSR(最大值)
失调误差：±1.5 mV(最大值)
增益误差：±0.1% FSR(最大值)
3. 两种封装选择。
3 mm × 3 mm、16引脚LFCSP
16引脚TSSOP
ADI中文版数据手册是英文版数据手册的译文，敬请谅解翻译中可能存在的语言组织或翻译错误，ADI不对翻译中存在的差异或由此产生的错误负责。如需确认任何词语的准确性，请参考ADI提供
的最新英文版数据手册。
