AD6645
14位、80 MSPS/105 MSPS
模数转换器
Rev. D
Information furnished by Analog Devices is believed to be accurate and reliable. However, no
responsibility is assumed by Analog Devices for its use, nor for any infringements of patents or other
rights of third parties that may result from its use. Specications subject to change without notice. No
license is granted by implication or otherwise under any patent or patent rights of Analog Devices.
Trademarks and registered trademark
s are the property of their respective owners.
One Technology Way, P.O. Box 9106, Norwood, MA 02062-9106, U.S.A.
Tel: 781.329.4700 www.analog.com
Fax: 781.461.3113 ©2002–2008 Analog Devices, Inc. All rights reserved.

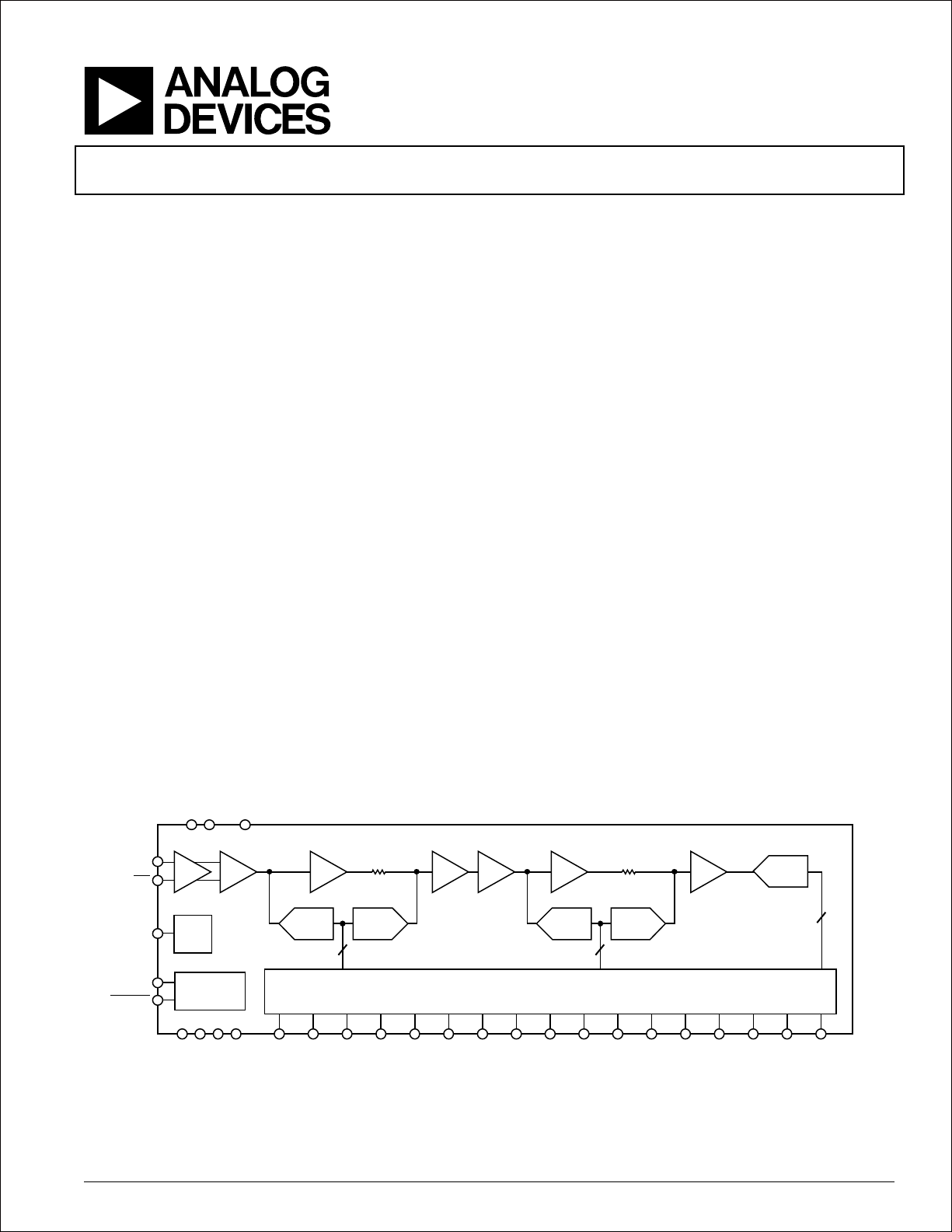

功能框图
5
6
5
AD6645
AIN
AIN
VREF
ENCODE
ENCODE
GND DMID OVR DRY D13
MSB
D12 D11 D10 D9 D8 D7 D6 D5 D4 D3 D2 D1 D0
LSB
ADC3TH5TH4
DAC2ADC2
TH3A2
DAC1
DIGITAL ERROR CORRECTION LOGIC
TH2
ADC1
TH1A1
2.4V
INTERNAL
TIMING
DV
CC
AV
CC
02647-001
特性
信噪比(SNR)：75 dB(f
IN
为15 MHz，最高105 MSPS)
信噪比(SNR)：72 dB(f
IN
为200 MHz，最高105 MSPS)
无杂散动态范围(SFDR)：89 dBc(f
IN
为70 MHz，最高105 MSPS)
多音无杂散动态范围(SFDR)：100 dBFS
中频采样频率高达200 MHz
采样抖动：0.1 ps
功耗：1.5 W
差分模拟输入
与AD6644引脚兼容
二进制补码数字输出格式
3.3 V CMOS兼容
提供数据就绪指示，可实现锁存输出
应用
多通道、多模式接收机
基站基础设施
AMPS、IS-136、CDMA、GSM、W-CDMA
单通道数字接收机
天线阵列处理
通信仪器
雷达、红外成像
仪器仪表
概述
AD6645是一款高速、高性能、14位单芯片模数转换器
(ADC)。芯片上集成了全部必需功能，包括采样保持器
(T/H)和基准电压源，可提供完整的信号转换解决方案。
该器件提供CMOS兼容型数字输出。它是宽带ADC系列继
AD9042(12位、41 MSPS)、AD6640(12位、65 MSPS、中频
采样)和AD6644(14位、40 MSPS/65 MSPS)之后的第四代产品。
AD6645是ADI公司SoCell®收发器芯片组的一部分，专为
多通道、多模式接收机而设计。它在第二奈奎斯特频带内
保持100 dB的多音无杂散动态范围(SFDR)，这一性能突破
可减轻多模式数字接收机(软件无线电)的负担，使之不再
受限于ADC。噪声性能非常出色，第一奈奎斯特频带内的
信噪比(SNR)典型值为74.5 dB。
AD6645采用ADI公司的超快速互补双极性(XFCB)工艺制
造，并使用创新的多通电路架构。它采用散热增强型52引脚
PowerQuad 4 (LQFP_PQ4)封装和52引脚裸露焊盘(TQFP_EP)
封装，80 MSPS时额定温度范围为−40°C至+85°C，105 MSPS
时则为−10°C至+85°C。
产品聚焦
1. 中频采样。AD6645在最高200 MHz的输入频率范围
内保持出色的交流性能，适用于多载波3G宽带蜂窝
中频采样接收机。
2. 引脚兼容性。该ADC与14位、40 MSPS/65 MSPS
ADC AD6644具有相同的尺寸和引脚布局。
3. SFDR性能和过采样。多音SFDR性能达100 dBFS，
可以降低高端RF元件的要求，支持使用AD6620、
AD6624/AD6624A或AD6636等接收信号处理器。
图1
