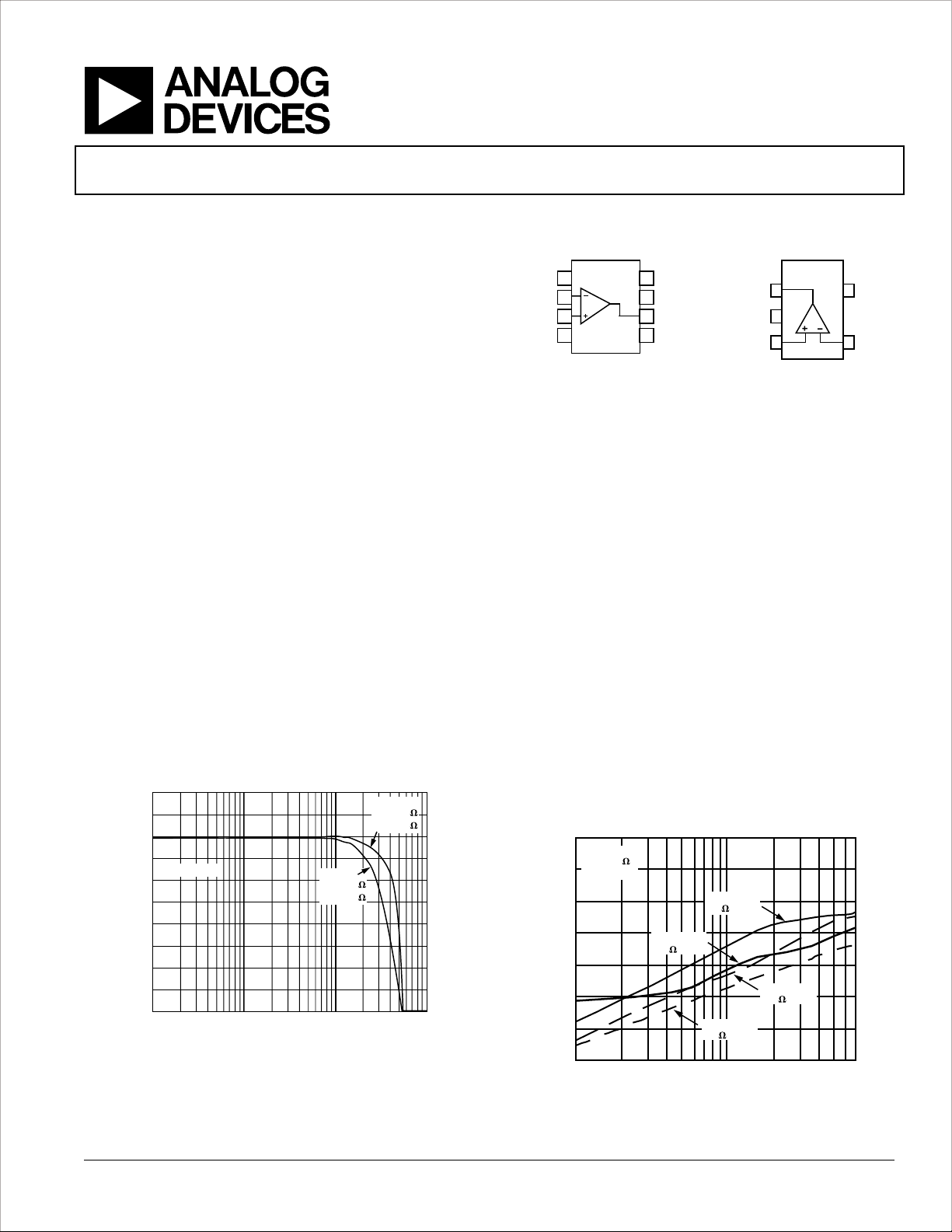

REV. F
Information furnished by Analog Devices is believed to be accurate and
reliable. However, no responsibility is assumed by Analog Devices for its
use, nor for any infringements of patents or other rights of third parties that
may result from its use. No license is granted by implication or otherwise
under any patent or patent rights of Analog Devices. Trademarks and
registered trademarks are the property of their respective owners.
One Technology Way, P.O. Box 9106, Norwood, MA 02062-9106, U.S.A.
Tel: 781/329-4700 www.analog.com
Fax: 781/326-8703 © 2004 Analog Devices, Inc. All rights reserved.
功能框图
8-Lead Plastic SOIC (R-8) 5-Lead SOT-23 (RT-5)
–30
–80
–40
–50
–60
–70
–100
–90
1
DISTORTION (dBc)
FREQUENCY RESPONSE (MHz)
7010
G = 2
R
F
= 301
V
O
= 2V p-p
SECOND
150
LOAD
SECOND
100
LOAD
THIRD
150
LOAD
THIRD
100
LOAD
FREQUENCY RESPONSE (MHz)
1
2
1
–8
0
–1
–2
–3
–4
–5
–6
–7
100010
NORMALIZED GAIN (dB)
100
G = +2
R
F
= 301
R
L
= 150
G = +10
R
F
= 200
R
L
= 100
V
O
= 2V p-p
1
V
OUT
AD8009
–V
S
+IN
2
3 4
5
+V
S
–IN
1
2
3
4
8
7
6
5
NC = NO CONNECT
AD8009
NC
–IN
+IN
–V
S
NC
OUT
+V
S
NC
1 GHz、5500 V/µs
低失真放大器
AD8009
产品特性
超高速
压摆率:5500 V/µs(4 V阶跃,G = +2)
上升时间:545 ps(2 V阶跃,G = +2)
大信号带宽
440 MHz,G = +2
320 MHz,G = +10
小信号带宽(–3 dB)
1 GHz,G = +1
700 MHz,G = +2
0.1%建立时间为:10 ns(2 V阶跃,G = +2)
宽带宽范围内低失真
无杂散动态范围(SFDR)
–66 dBc(20 MHz,二次谐波)
–75 dBc(20 MHz,三次谐波)
三阶交调截点(3IP)
26 dBm(70 MHz,G = +10)
良好的视频规格
0.1 dB增益平坦度达75 MHz
0.01%差分增益误差,R
L
= 150 Ω
0.01°差分相位误差,R
L
= 150 Ω
高输出驱动
175 mA输出负载驱动电流
10 dBm且SFDR为–38 dBc(70 MHz,G = +10)
电源供电
电源电压:+5 V至±5 V
电源电流:14 mA(典型值)
应用
脉冲放大器
中频/射频增益级/放大器
高分辨率视频图形
高速仪器仪表
CCD成像放大器
图1. 大信号频率响应;G = +2和+10
图2. 失真与频率的关系;G = +2
ADI中文版数据手册是英文版数据手册的译文,敬请谅解翻译中可能存在的语言组织或翻译错误,ADI不对翻译中存在的差异或由此产生的错误负责。如需确认任何词语的准确性,请参考ADI提供
的最新英文版数据手册。
产品描述
AD8009是一款超高速电流反馈型放大器,压摆率达到惊
人的5500 V/μs,上升时间仅为545 ps,因而非常适合用作脉
冲放大器。
高压摆率降低可压摆率限幅效应,使大信号带宽达到
440 MHz,从而满足高分辨率视频图形系统的需要。信号质
量在整个宽带宽范围内均保持较高水平,最差情况下的失
真为–40 dBc(250 MHz,G = +10,1 V p-p)。对于中频信号
链等具有多音信号的应用,相同频率的三阶交调截点
(3IP)为12 dBm。这种失真性能配合电流反馈结构,使AD8009
可灵活地应用于IF/RF信号链中的增益级放大器。
AD8009能够提供175 mA以上的负载电流,驱动四个后部
端接的视频负载,同时保持低差分增益和相位误差(分别
为0.02%和0.04°)。高驱动能力还体现在它能够提供10 dBm
的输出功率, 当频率为70 MHz和无杂散动态范围(SFDR)为
–38 dBc时。
AD8009提供小型SOIC封装,工作温度范围为–40°C至
+85°C工业温度范围。该器件还提供SOT-23-5封装,工作
温度范围为0°C至70°C商用温度范围。
