双通道、17 MHz轨到
轨FET输入放大器
AD823A
Rev. B
Information furnished by Analog Devices is believed to be accurate and reliable. However, no
responsibility is assumed by Analog Devices for its use, nor for any infringements of patents or other
rights of third parties that may result from its use. Specications subject to change without notice. No
license is granted by implication or otherwise under any patent or patent rights of Analog Devices.
Trademarks and registered trademark
s are the property of their respective owners.
One Technology Way, P.O. Box 9106, Norwood, MA 02062-9106, U.S.A.
Tel: 781.329.4700 www.analog.com
Fax: 781.461.3113 ©2012 Analog Devices, Inc. All rights reserved.
AD823A
OUT1
+IN2
–IN2
OUT2
+V
S
–IN1
+IN1
–V
S
1
2
3
4
8
7
6
5
09439-001
09439-102
OUT1 1
–IN1
2
+IN1 3
–V
S
4
+V
S
8
OUT2
7
–IN26
+IN25
AD823A
TOP VIEW
(Not to Scale)
200µs/DIV
500mV/DIV
0V
3.0V
1.5V
09439-049
V
S
= 3V
C
L
= 50pF
G = +1

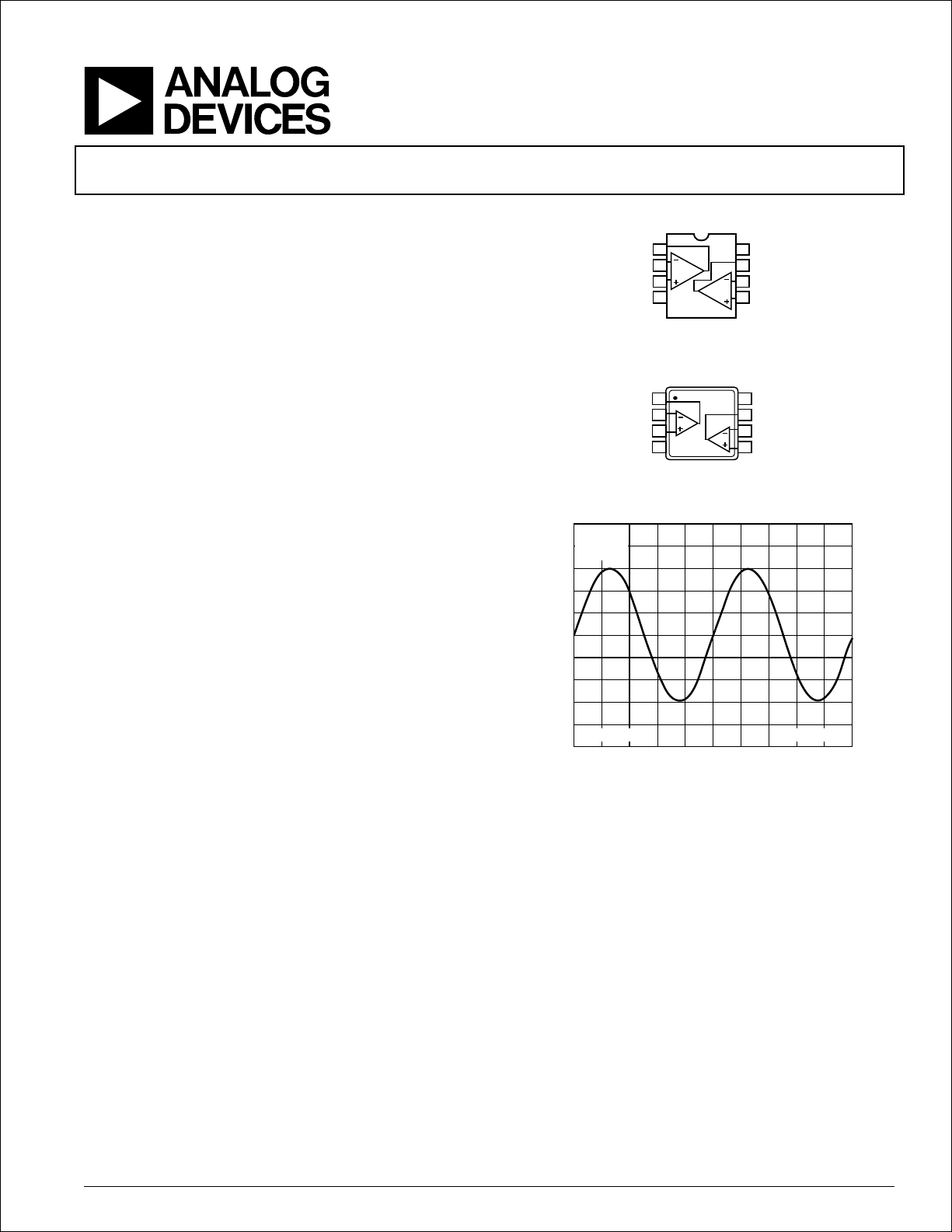

连接图
图1. 8引脚SOIC
图2. 8引脚MSOP封装
图3. 输出摆幅，+V
S
= +3 V，G = +1
产品特性
单电源供电
轨到轨输出摆幅
输入电压范围扩展至地电压以下
3 V至36 V单电源供电能力
高负载驱动能力
470 pF的容性负载驱动能力(G = +1，25%过冲)
线性输出电流：40 mA(0.5 V电源电压)
出色的交流性能：2.6 mA/放大器
−3 dB带宽：17 MHz (G = +1)
0.01%建立时间：325 ns(2 V步进)
压摆率：30 V/μs
低失真：-108 dBc(20 kHz，G = -1，RL = 2 kΩ)
良好的直流性能
输入失调电压：700 µV(最大值)
失调电压漂移：1 µV/°C
输入偏置电流：25 pA(最大值)
低噪声：14 nV/√Hz(10 kHz)
输入至供电轨无反相
应用
光电二极管前置放大器
有源滤波器
12-bit至16-bit数据采集系统
医疗仪器
精密仪器
概述
AD823A是一款双通道、精密、17 MHz、JFET输入运算放
大器，采用超快速互补双极性(XFCB)工艺制造，可采用3 V
至36 V单电源或±1.5 V至±18 V双电源供电。它具有单电源
供电能力，在单电源模式下输入电压范围可扩展至地电压
以下。IOUT ≤ 100 µA时，输出电压摆幅可扩展至各供电轨
20 mV以内，从而可提供出色的输出动态范围。它还具有
40 mA的线性输出电流以及0.5 V的供电轨能力。
直流精度性能包括最大700 μV的失调电压、1 μV/°C的失调
电压漂移、0.3 pA的典型输入偏置电流，源阻抗最高可达1
GΩ。AD823A提供17 MHz、−3 dB带宽、30 V/μs压摆率和
每个放大器仅2.6 mA的低电源电流。20 kHz时，它还具有
14 nV/√Hz的低输入电压噪声和−108 dB的SFDR。AD823A
具有低输入电容特性(0.6 pF差分和1.3 pF共模)，作为跟随器
可驱动超过500 pF的直接容性负载。这一特性使该放大器可
处理广泛的负载条件。
交流和直流性能的组合，加上出色的负载驱动能力，使该
放大器具有丰富多样的功能特性，非常适合ADC驱动器、
高速有源滤波器和其他低压、高动态范围系统等应用。
AD823A具有−40°C至+85°C的工业温度范围，提供8引脚
SOIC和8引脚MSOP两种封装。
