Rev. A
Information furnished by Analog Devices is believed to be accurate and reliable. However, no
responsibility is assumed by Analog Devices for its use, nor for any infringements of patents or other
rights of third parties that may result from its use. Specications subject to change without notice. No
license is granted by implication or otherwise under any patent or patent rights of Analog Devices.
Trademarks and registered tr
ademarks are the property of their respective owners.
One Technology Way, P.O. Box 9106, Norwood, MA 02062-9106, U.S.A.
Tel: 781.329.4700
www.analog.com
Fax: 781.461.3113 ©2008-2010 Analog Devices, Inc. All rights reserved.
引脚配置
07546-001
R
EF1
1
–IN
2
+IN
3
–V
S
4
REF2
8
+V
S
7
OUT
6
SENSE
5
AD8275
TOP VIEW
(Not to Scale)
图1.

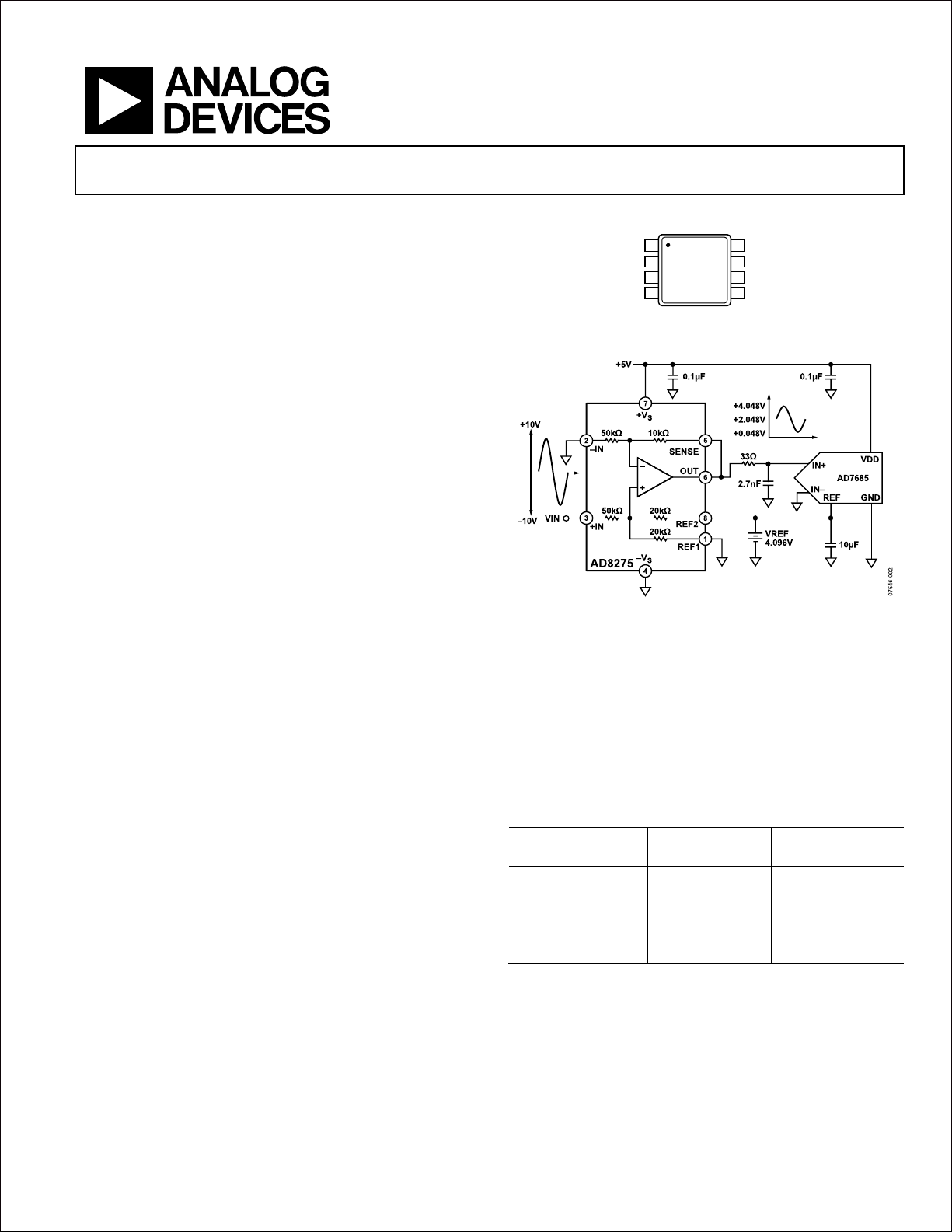

典型应用
图2. ±10 V转换为4.096 V ADC满量程
表1. 差动放大器分类
低失真
高电压
单电源电流检测
AD8270 AD628 AD8202
AD8273 AD629 AD8203
AD8274 AD8205
AD8275 AD8206
AMP03 AD8216
G = 0.2、电平转换
16位ADC驱动器
产品特性
将±10 V转换到+4 V
驱动16位SAR ADC
小型MSOP封装
输入过压：+40 V至−35 V (V
S
= 5 V)
快速建立时间：450 ns至0.001%
轨到轨输出
宽工作电源范围：+3.3 V至+15 V
高共模抑制比(CMRR)：80 dB
低增益漂移：1 ppm/°C
低失调漂移：2.5 μV/°C
应用
电平转换器
ADC驱动器
仪表放大器构建模块
自动测试设备
引脚配置
ADI中文版数据手册是英文版数据手册的译文，敬请谅解翻译中可能存在的语言组织或翻译错误，ADI不对翻译中存在的差异或由此产生的错误负责。如需确认任何词语的准确性，请参考ADI提供
的最新英文版数据手册。
AD8275
概述
AD8275是一款G = 0.2的差动放大器，可用于将±10 V信号转
变成+4 V电平。该器件能够解决工业和仪器仪表应用中的一
个常见问题，即±10 V信号必须与4 V或5 V单电源ADC接口。
AD8275能够与这两种信号电平接口，从而简化设计。
AD8275具有450 ns的快速建立时间和低失真特性，适合驱动
中速逐次逼近型(SAR)ADC。宽输入电压范围和轨到轨输
出则使其成为一种易于使用的构建模块。单电源供电则可
以降低放大器的功耗并保护ADC免受过驱影响。
内置精密激光调整匹配电阻，可确保低增益误差、低增益
漂移(最大1 ppm/°C)和高共模抑制(80 dB)特性。AD8275具有
低失调、低失调漂移和建立时间快的特点，适合各种需要
精确和快速捕获的数据采集应用。
AD8275可以用作模拟前端，或连接在缓冲器后，以将高电
平电压转换到ADC可接受的电压范围内。此外，如果与差
分ADC配合使用，AD8275可以配置为差分输出。
该器件采用节省空间的8引脚MSOP封装，额定温度范围
为−40°C至+85°C。
