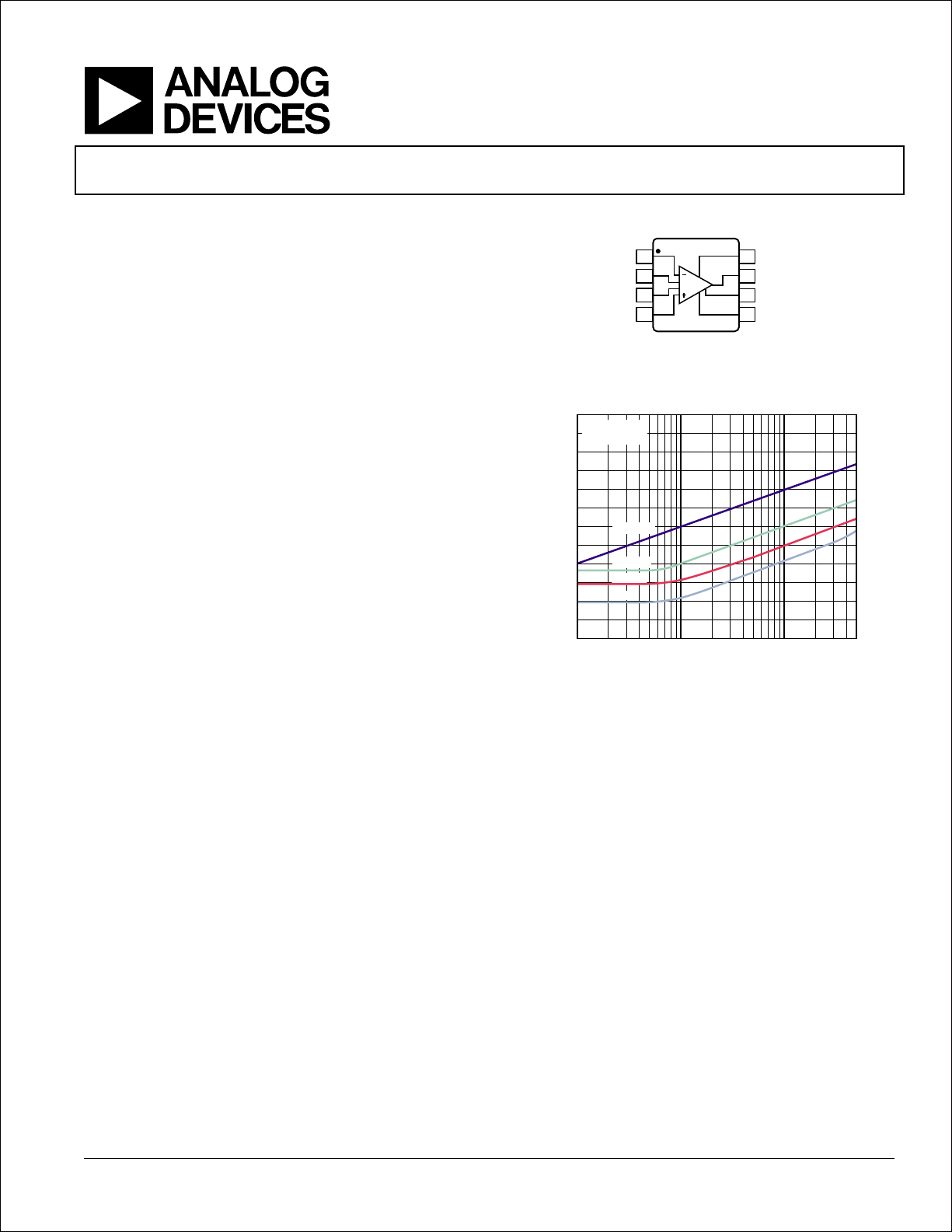

连接图
TOP VIEW
(Not to Scale)
11197-001
–IN
1
R
G
2
R
G
3
+IN
4
+V
S
8
V
OUT
7
REF
6
–V
S
5
AD8422
图1. 8引脚MSOP (RM)，8引脚SOIC (R)
–140
–130
–120
–110
–100
–90
–80
–70
–60
–50
–40
–30
–20
10 100 1k 5k
AMPLITUDE (dBc)
FREQUENCY (Hz)
R
L
= 2kΩ
V
OUT
= ±10V
G = 1000
G = 100
G = 10
G = 1
11197-102
图2. 总谐波失真与频率的关系
高性能、低功耗、轨到轨
精密仪表放大器
产品特性
低功耗：静态电流为330 μA(最大值)
轨到轨输出
低噪声、低失真
1 kHz时最大输入电压噪声为8 nV/√Hz
RTI噪声：0.15 µV p-p (G = 100)
2 kΩ负载时的非线性度：0.5 ppm (G=1)
出色的交流特性
7 kHz时的CMRR：80 dB(最小值，G = 1)
带宽：2.2 MHz (G = 1)
高精度直流性能(AD8422BRZ)
CMRR：150 dB(最小值，G = 1000)
增益误差：0.04%(最大值，G = 1000)
输入失调漂移：0.3 µV/°C(最大值)
输入偏置电流：0.5 nA(最大值)
宽电源电压范围
3.6 V至36 V单电源
±1.8 V至±18 V双电源
输入过压保护：40 V电源反向保护
增益范围：1至1000
应用
医疗仪器
工业过程控制
应变计
传感器接口
精密数据采集系统
通道隔离型系统
便携式仪器仪表
概述
AD8422是一款高精度、低功耗、低噪声轨到轨仪表放大器，
具有业界最佳的每单位微安性能。该器件以超低失真性能
处理信号，在整个输出范围内负载不影响性能。
它是业界标准AD620发展到第三代的产品，采用最新的工
艺和设计技术，比历代产品具有更高的动态范围和更低的
误差，同时功耗不足三分之一。AD8422采用的高性能引脚
排列与AD8221相同。
AD8422具有极低的偏置电流，高源阻抗时不会产生误差，
允许多个传感器多路复用至输入端。低电压噪声和低电流
噪声特性使AD8422成为测量惠斯登电桥的理想选择。
AD8422的宽输入范围和轨到轨输出特性使其具有单电源应
用中高性能仪表放大器所能具有的全部优势。无论使用高
电源电压或低电源电压，AD8422的节能特性使其成为高通
道数或功耗敏感型应用的极佳选择，同时还可满足此类应
用并不富裕的误差预算。
AD8422具有鲁棒的输入过压保护，确保其稳定性，并且不
牺牲噪声性能。AD8422具有高ESD抑制能力和针对来自相
反供电轨、高达40 V的连续电压输入保护。
通过一个电阻可将增益设置为1至1000。基准引脚可用来
向输出电压施加精确失调。
AD8422的额定工作温度范围为−40°C至+85°C，可在高达
125°C时保证典型性能曲线，提供8引脚MSOP和SOIC两种
封装。
AD8422
One Technology Way, P.O. Box 9106, Norwood, MA 02062-9106, U.S.A.
Tel: 781.329.4700 ©2013 Analog Devices, Inc. All rights reserved.
Technical Support www.analog.com
Rev. 0
Document Feedback
Information furnished by Analog Devices is believed to be accurate and reliable. However, no
responsibility is assumed by Analog Devices for its use, nor for any infringements of patents or other
rights of third parties that may result from its use. Specications subject to change without notice. No
license is granted by implication or otherwise under any patent or patent rights of Analog Devices.
Trademarks and registered trademarks are the property of their respective owners.
