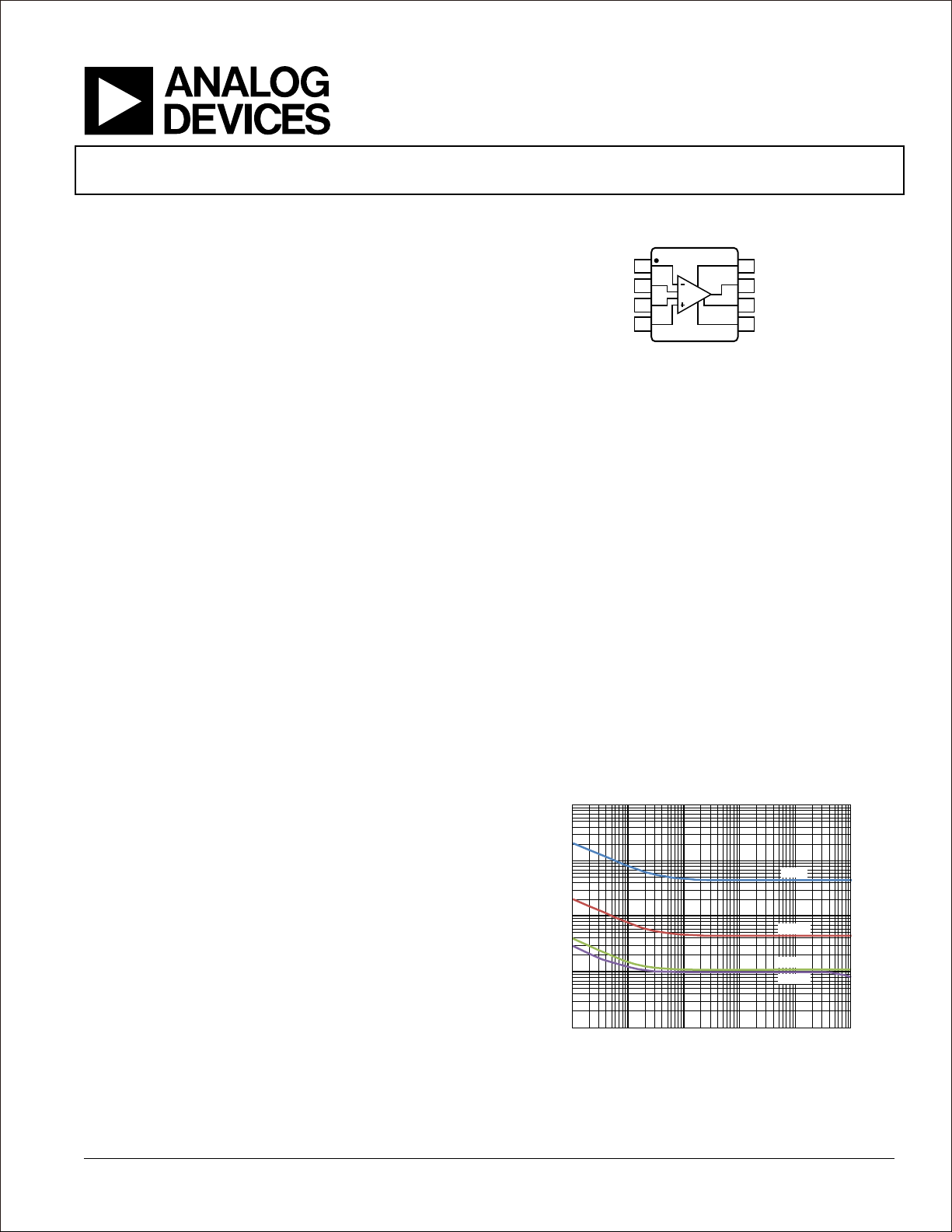

AD8429
Rev. 0
Information furnished by Analog Devices is believed to be accurate and reliable. However, no
responsibility is assumed by Analog Devices for its use, nor for any infringements of patents or other
rights of third parties that may result from its use. Specications subject to change without notice. No
license is granted by implication or otherwise under any patent or patent rights of Analog Devices.
Trademarks and registered trademarks
are the property of their respective owners.
One Technology Way, P.O. Box 9106, Norwood, MA 02062-9106, U.S.A.
Tel: 781.329.4700 www.analog.com
Fax: 781.461.3113 ©2011 Analog Devices, Inc. All rights reserved.
引脚接线图
TOP VIEW
(Not to Scale)
–IN
1
R
G
2
R
G
3
+IN
4
+V
S
8
V
OUT
7
REF
6
–V
S
5
AD8429
09730-001
1000
100
10
1
0.1
NOISE (nV/√Hz)
FREQUENCY (Hz)
1 10 100 1k 10k 100k
G = 1
G = 10
G = 100
G = 1k
09730-002
概述
AD8429是一款超低噪声仪表放大器，设计用于在宽温度范
围(−40°C至+125°C)内测量极小信号。
AD8429擅长测量微小信号。可提供1 nV/√Hz的超低输入噪
声性能。AD8429具有高共模抑制比(CMRR)，可防止干扰
信号破坏数据采集。CMRR随着增益提高而提高，能够在
最需要的时候提供高抑制性能。AD8429采用高性能引脚配
置，在远高于典型仪表放大器的频率下，仍能够可靠地保
持高CMRR性能。
AD8429能够可靠地放大快速变化的信号。采用电流反馈型
架构，能够在高增益时提供高带宽，比如，G = 100时，带
宽为1.2 MHz。该架构设计中还包括用于改善输入瞬变大
信号的建立时间的电路。AD8429具有出色的失真性能，能
够用在振动分析等要求苛刻的应用中。
增益通过单个电阻设置，增益范围为1至10,000。用户可以
利用参考引脚使输出电压偏移。与单电源信号链接口时，
ADI中文版数据手册是英文版数据手册的译文，敬请谅解翻译中可能存在的语言组织或翻译错误，ADI不对翻译中存在的差异或由此产生的错误负责。如需确认任何词语的准确性，请参考ADI提供
的最新英文版数据手册。
1nV/√Hz低噪声仪表放大器
产品特性
低噪声
输入噪声：1 nV/√Hz
输出噪声：45nV/√Hz
高精度直流性能(AD8429BRZ)
CMRR：90 dB (最小值,G = 1)
输入失调电压：50 µV(最大值)
增益精度：0.02%(最大值，G = 1)
出色的交流特性
CMRR： 80 dB (5 kHz， G = 1)
带宽：15 MHz (G = 1)
带宽：1.2 MHz (G = 100)
压摆率：22 V/μs
总谐波失真(THD)：−130 dBc (1 kHz, G = 1)
通用性
±4 V至±18 V双电源供电
增益通过单个电阻设置(G = 1至10,000)
额定温度范围：
−40°C至+125℃
应用
医疗仪器
精密数据采集系统
麦克风前置放大器
振动分析
可以利用这一特性转换输出电平。
AD8429的额定温度范围为−40°C至+125°C扩展工业温度范
围，采用8引脚塑封SOIC封装。
图1
图2. RTI电压噪声谱密度与频率的关系
