AD8475
Rev. B
Information furnished by Analog Devices is believed to be accurate and reliable. However, no
responsibility is assumed by Analog Devices for its use, nor for any infringements of patents or other
rights of third parties that may result from its use. Specications subject to change without notice. No
license is granted by implication or otherwise under any patent or patent rights of Analog Devices.
Trademarks and registered trademarks are
the property of their respective owners.
One Technology Way, P.O. Box 9106, Norwood, MA 02062-9106, U.S.A.
Tel: 781.329.4700 www.analog.com
Fax: 781.461.3113 ©2010–2011 Analog Devices, Inc. All rights reserved.

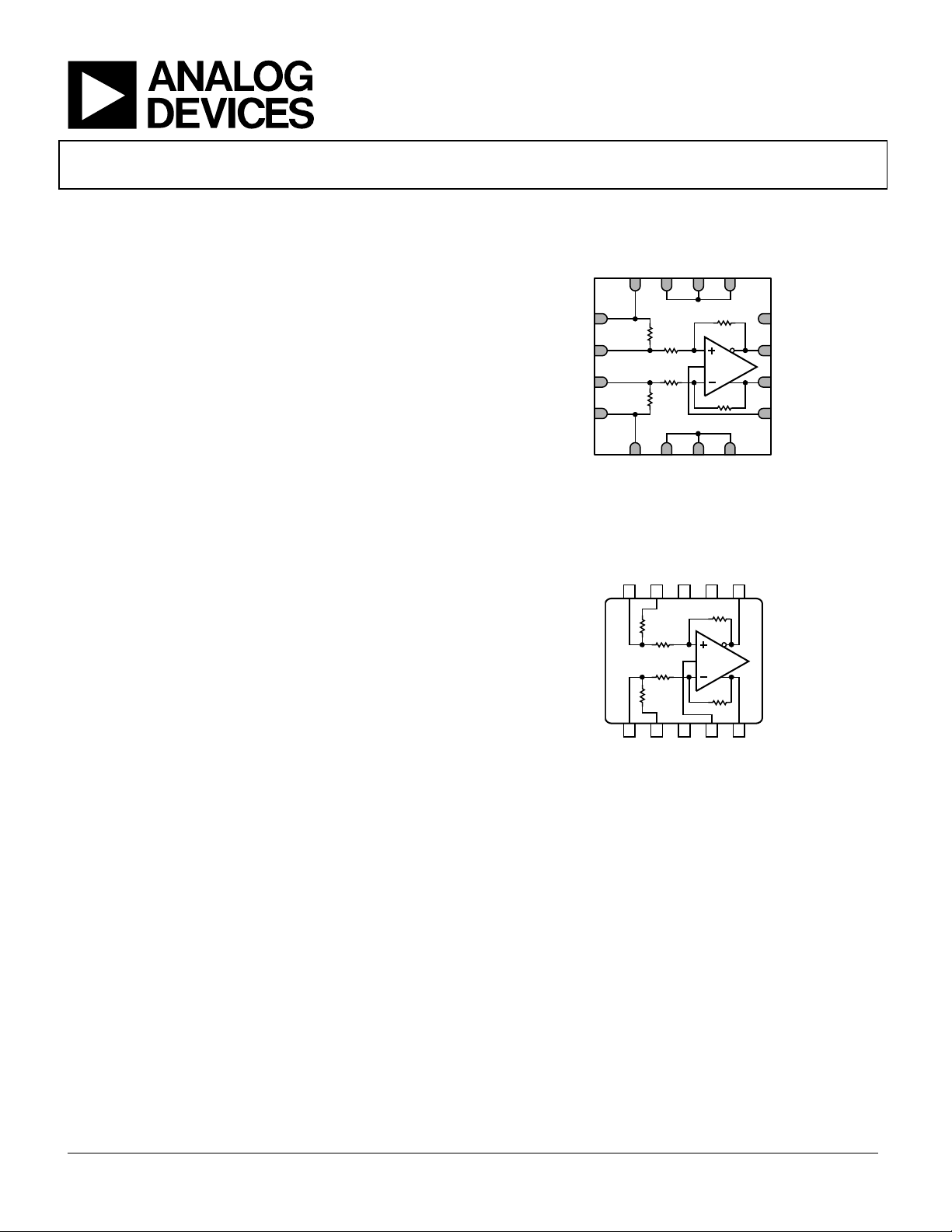

功能框图
12
11
10
1
3
4
NC
–OUT
+OUT
9
VOCM
+IN 0.4x
–IN 0.8x
2
+IN 0.8x
–IN 0.4x
6
+V
S
5
–I
N 0.4x
7
+V
S
8
+V
S
16
+IN 0.4x
15
–V
S
14
–V
S
13
–V
S
1kΩ
1.25kΩ
1.25kΩ
1kΩ
AD8475
1.25kΩ
1.25kΩ
NC = NO CONNECT
09432-001
NC = NO CONNECT
1kΩ
1kΩ
1.25kΩ
1.25kΩ
AD8475
–IN 0.8x
1
–IN 0.4x
2
+V
S
3
VOCM
4
+OUT
5
+IN 0.8x
10
+IN 0.4x
9
–V
S
8
NC
7
–OUT
6
1.25kΩ
1.25kΩ
09432-002
精密、可选增益、
全差分漏斗放大器
特性
精密衰减：G = 0.4、G = 0.8
完全差分或单端输入/输出
差分输出设计用于驱动精密ADC
驱动开关电容和Σ-Δ型ADC
轨到轨输出
VOCM引脚调整输出共模电压
高达±15 V的过压保护(VS = +5 V)
单电源供电：3 V至10 V
双电源供电：±1.5 V至±5 V
高性能
适合驱动18位、最高4 MSPS的转换器
输出噪声：10nV/√Hz
增益漂移：3 ppm/°C
输出失调电压：500 µV（最大值）
压摆率：50 V/μs
低功耗：3.2 mA工作电流
应用
ADC驱动器
差分仪表放大器构建模块
单端转差分转换器
概述
AD8475是一款全差分衰减放大器，集成精密增益电阻，可
提供精密衰减(0.4或0.8倍)、共模电平转换、单端差分转换
及输入过压保护等功能。采用5 V单电源供电时，其功耗
仅16 mW。
AD8475是一种易于使用、完全集成的精密增益模块，采用
单电源供电时，可以处理最高±10 V的信号电平。它提供
一个完整的接口，使工业电平信号能够直接兼容低压、高
性能16位或18位单电源逐次逼近(SAR)型模数转换器(ADC)
的差分输入范围。
AD8475提供两个引脚可选的标准增益选项：0.4和0.8。增
益通过驱动与相应增益对应的输入引脚来设置。
AD8475还提供过压保护功能，在采用5 V单电源供电的同
时，器件能够耐受最高±15 V的工业输入电压。VOCM引
脚用于调整精密电平转换的输出共模电压，以便匹配ADC
的输入范围，并使动态范围最大。
AD8475非常适合与SAR型、Σ-Δ型和流水线型转换器一起
工作。高电流输出级使它能以极小的误差驱动许多ADC的
开关电容前端电路。
不同于市面上的许多差分放大器，AD8475是一款高精度放
大器。其最大输出失调电压为500 μV，输出噪声为10 nV/√
Hz，总谐波失真加噪声(THD + N)为−112 dB，能够很好地
配合高精度转换器工作。考虑到其低功耗和高精度特性，
压摆增强的AD8475具有出色的速度，能够建立至18位精度
进行4 MSPS采集。
AD8475提供节省空间的16引脚3 mm × 3 mm LFCSP封装和
10引脚MSOP封装，额定温度范围为−40°C至+85°C。
图1. 16引脚LFCSP封装
图2. 10引脚MSOP封装
