Rev. G
Information furnished by Analog Devices is believed to be accurate and reliable. However, no
responsibility is assumed by Analog Devices for its use, nor for any infringements of patents or other
rights of third parties that may result from its use. Specications subject to change without notice. No
license is granted by implication or otherwise under any patent or patent rights of Analog Devices.
Trademarks and registered tradem
arks are the property of their respective owners.
One Technology Way, P.O. Box 9106, Norwood, MA 02062-9106, U.S.A.
Tel: 781.329.4700 www.analog.com
Fax: 781.461.3113 ©2006–2011 Analog Devices, Inc. All rights reserved.
表1. 电压噪声
封装 0.9 nV 1.1 nV 1.8 nV 2.8 nV 3.8 nV
单通道 AD797 AD8597 ADA4004-1 AD8675 AD8671
双通道 AD8599 ADA4004-2 AD8676 AD8672
四通道 ADA4004-4 AD8674

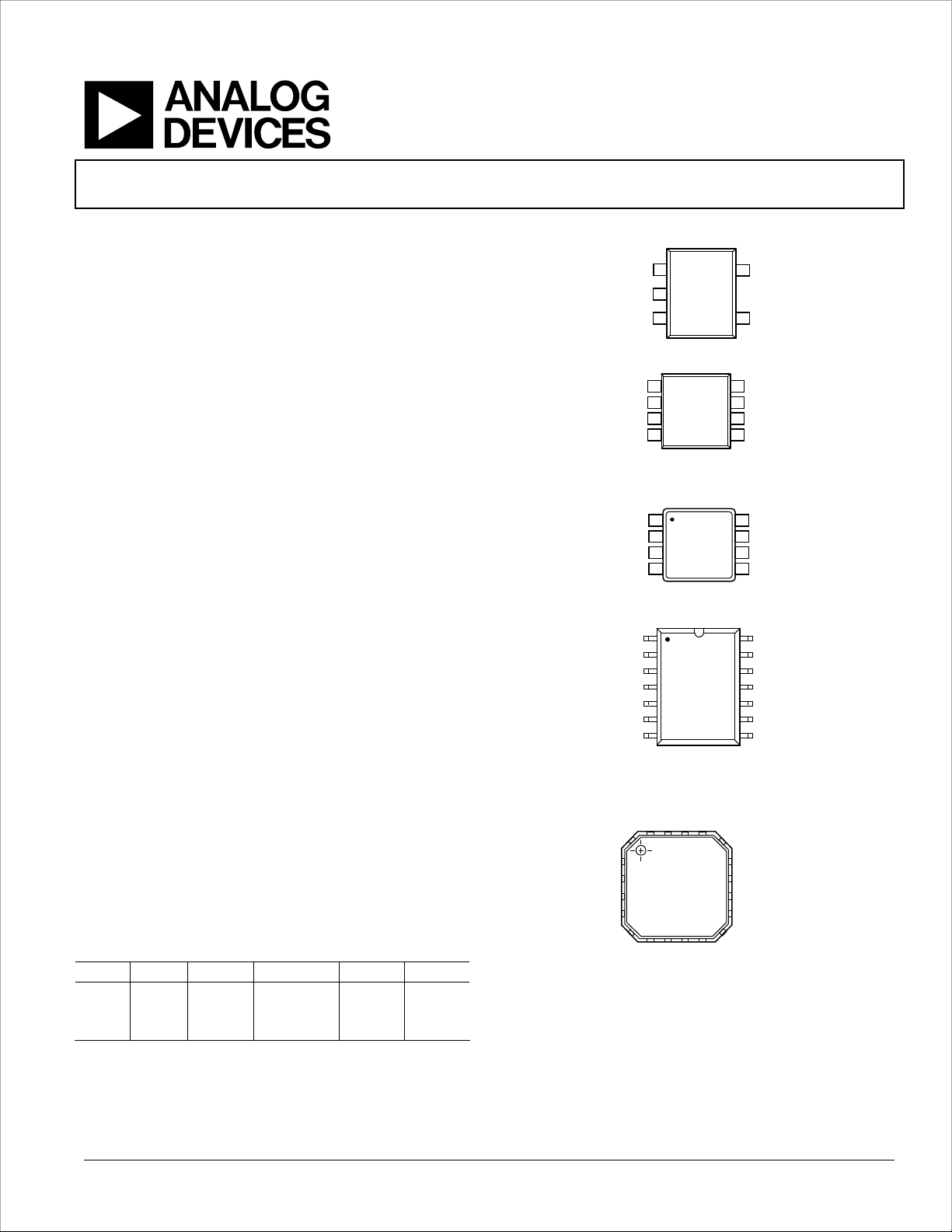

引脚配置
OUT
1
+IN 3
V– 2
V+5
–IN4
ADA4004-1
TOP VIEW
(Not to Scale)
05577-001
图1. 5引脚SOT (RJ-5)
NC
1
–
IN
2
+
IN
3
V–
4
NC
8
V+
7
OUT
6
NC
5
NC = NO CONNECT
ADA4004-1
TOP VIEW
(Not to Scale)
05577-002
图2. 8引脚SOIC (R-8)
OUT A
1
–IN A
2
+IN A
3
V–
4
V+
8
OUT B
7
–IN B
6
+IN B
5
NC = NO CONNECT
ADA4004-2
TOP VIEW
(Not to Scale)
0
5577-003
图3. 8引脚MSOP (RM-8)和8引脚SOIC (R-8)
05577-091
1
OUT A OUT D
14
2
–IN A –IN D
13
3
+IN A +IN D
12
4
V+ V–
11
5
+IN B +IN C
10
6
–IN B –IN C
9
7
OUT B OUT C
8
ADA4004-4
TOP VIEW
(Not to Scale)
图4. 14引脚SOIC (R-14)
TOP VIEW
(Not to Scale)
ADA4004-4
–IN A
1
+IN A
2
V+
3
+IN B
4
–IN D
12
+IN D
11
V–
10
+IN C
9
–IN B
5
OUT B
6
OUT C
7
–IN C
8
NC
16
OUT A
15
OUT D
14
NC
13
NOTES
1. NC = NO CONNECT.
2. IT IS RECOMMENDED THAT THE EXPOSED PAD
BE CONNECTED TO V–.
05577-005
图5. 16引脚LFCSP (CP-16-4)
1.8 nV/√Hz、36 V精密放大器
ADA4004-1/ADA4004-2/ADA4004-4
ADI中文版数据手册是英文版数据手册的译文，敬请谅解翻译中可能存在的语言组织或翻译错误，ADI不对翻译中存在的差异或由此产生的错误负责。如需确认任何词语的准确性，请参考ADI提供
的最新英文版数据手册。
产品特性
极低电压噪声：1.8 nV/√Hz
低输入偏置电流：90 nA(最大值)
失调电压：125 μV(最大值)
高增益：120 dB
宽带宽：12 MHz
工作电压：±5 V至±15 V
应用
精密仪器
滤波器模块
麦克风前置放大器
工业控制
热电偶和RTD
基准电压缓冲
概述
ADA4004-1/ADA4004-2/ADA4004-4是1.8 nV/√Hz精密放大
器，具有40 μV失调、0.7 μV/°C漂移、12 MHz带宽和每个放
大器1.7 mA的低电源电流等特性。
ADA4004-1/ADA4004-2/ADA4004-4采用高性能
iPolar™工艺
设计，能够降低噪声和功耗、提高速度和稳定性并减小封
装尺寸。新颖的设计技术使ADA4004-1/ADA4004-2/
ADA4004-4能够实现1.8 nV/√Hz的电压噪声密度和6 Hz 1/f的
低噪声转折频率，同时每个放大器的功耗仅为1.7 mA。小封
装可节省电路板面积，降低成本并提高布局灵活性。
这几款放大器适合的应用包括高精度控制、PLL滤波器、
高性能精密滤波器、医疗和分析仪器、精密电源控制、
ATE和数据采集系统。采用±5 V至±15 V电源供电，额定工
作温度范围为−40℃至+125°C。
ADA4004-1、ADA4004-2和ADA4004-4属于ADI公司不断扩
展的低噪声运算放大器系列(见表1)。
