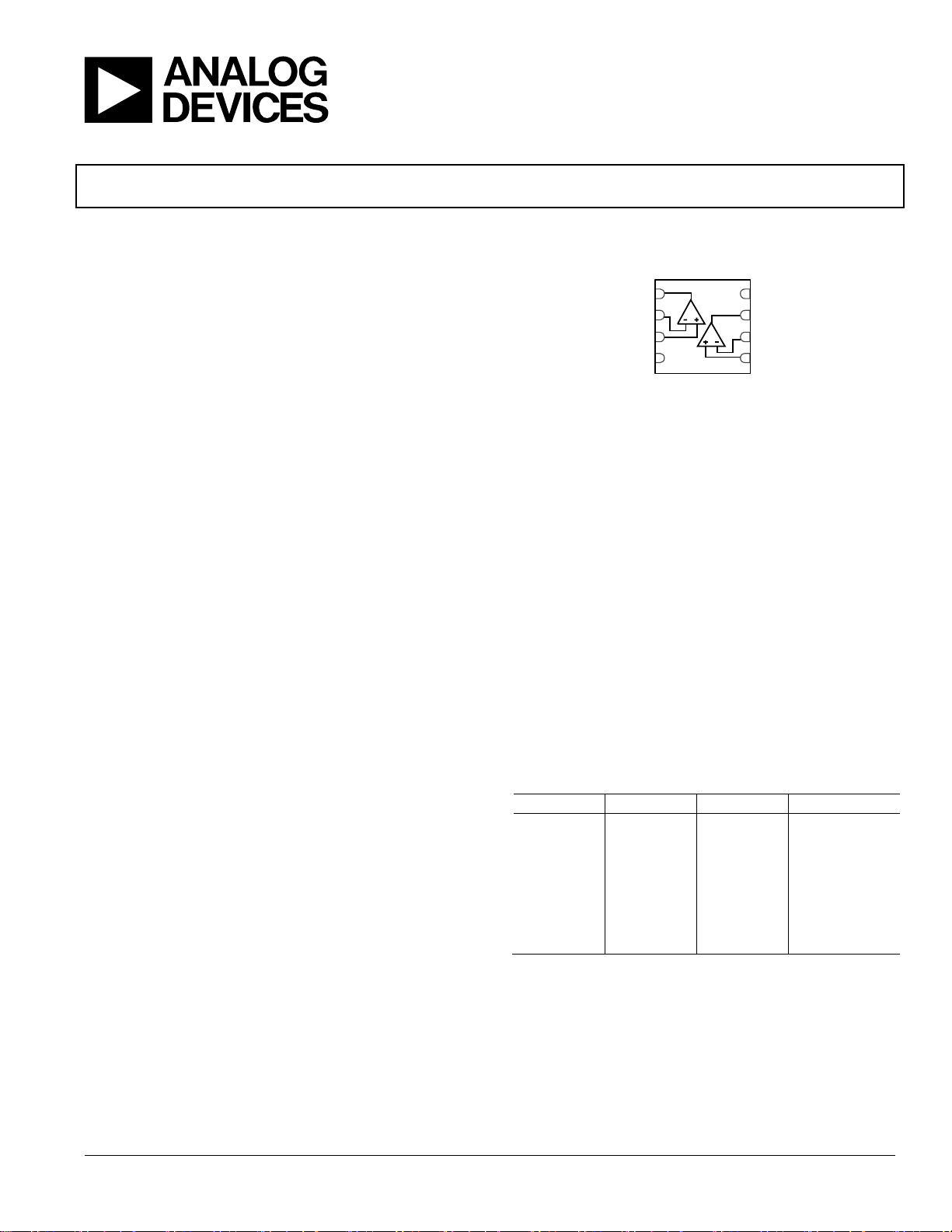

30 V、
低噪声
、
轨到轨输入
/
输出
、
低功耗运算放大器
数据手册
ADA4084-1/ADA4084-2/ADA4084-4
Rev. I Document Feedback
Information furnished by Analog Devices is believed to be accurate and reliable.
However, no responsibility is assumed by Analog Devices for its use, nor for any
infringements of patents or other rights of third parties that may result from its use.
Specifications subject to change without notice. No license is granted by implication
or otherwise under any patent or patent rights of Analog Devices. Trademarks and
registered trademarks are the property of their respective owners.
One
Technology Way, P.O. Box 9106, Norwood, MA 02062-9106, U.S.
A.
T
el: 781.329.4700 ©2011-2017 Analog Devices, Inc. All rights reserved.
Technical Support www.analog.com/cn
ADI
中文版数据手册是英文版数据手册的译文，敬请谅解翻译中可能存在的语言组织或翻译错误，ADI 不对翻译中存在的差异或由此产生的错误负责。如需确认任何词语的准确性，请参考 ADI 提供的最
新英文版数据手册。
产品特性
轨到轨输入/输出
低功耗：0.625 mA（±15 V，每放大器典型值）
增益带宽积：15.9 MHz（A
V
=100，典型值）
单位增益交越频率：9.9 MHz（典型值）
-3 dB闭环带宽：13.9 MHz（±15 V，典型值）
低失调电压：100 μV最大值 (SOIC)
单位增益稳定
高压摆率：4.6 V/μs（典型值）
低噪声：3.9 nV/√Hz（1 kHz，典型值）
长期失调电压漂移（10,000小时）： 3 µV（典型值）
温度迟滞：4 µV（典型值）
应用
电池供电仪器仪表
高端和低端检测
电源控制和保护
电信
数模转换器 (DAC) 输出放大器
模数转换器 (ADC) 输入缓冲器
引脚接线图
08237-001
NOTES
1. FOR THE LFCSP PACKAGE,
THE EXPOSED PAD MUST BE
CONNECTED TO V–.
3+IN A
–V 4
1OUT A
2–IN A
6 –IN B
5 +IN B
8 V+
7 OUT B
ADA4084-2
图
1. ADA4084-2
，
8
引脚
LFCSP (CP)
；关于其他封装和型号，
请参见
“
引脚配置和功能描述
”
部分。
概述
ADA4084-1（单通道）、ADA4084-2（双通道）和ADA4084-4
（四通道）是单电源、10 MHz带宽放大器，具有轨到轨输
入和输出特性。保证工作电压范围为+3 V至+30 V（或±1.5 V
至±15 V）。
这款放大器非常适合要求交流性能与精密直流性能的单电
源应用。宽带宽、低噪声与精度特性组合，使ADA4084-1/
ADA4084-2/ADA4084-4适合滤波器和仪器仪表等各种应用。
其它应用包括便携式电信设备、电源控制与保护，以及用作
具有宽输出范围传感器的放大器或缓冲器。要求采用轨到轨
输入放大器的传感器包括霍尔效应传感器、压电传感器和阻
性传感器。
利用轨到轨输入和输出摆幅，设计人员可以在单电源系统中
构建多级滤波器，并保持高信噪比。
ADA4084-1/ADA4084-2/ADA4084-4 的额定温度范围为
−40°C至+125°C工业温度范围。
单通道ADA4084-1提供5引脚SOT-23和8引脚SOIC两种封
装；双通道ADA4084-2提供8引脚SOIC、8引脚MSOP和8引
脚LFCSP表面贴装三种封装；四通道ADA4084-4提供14引脚
TSSOP和16引脚LFCSP两种封装。
ADA4084-1/ADA4084-2/ADA4084-4属于ADI公司不断扩展
的高压低噪声运算放大器系列（见表1）。
表1. 低噪声运算放大器
单通道
双通道
四通道
电压噪声
AD8597
AD8599
1.1 nV/Hz
ADA4004-1
ADA4004-2
ADA4004-4
1.8 nV/Hz
AD8675
AD8676
2.8 nV/Hz
轨到轨
输出
AD8671
AD8672
AD8674
2.8 nV/Hz
OP27, OP37
3.2 nV/Hz
ADA4084-1
ADA4084-2
ADA4084-4
3.9 nV/Hz
轨到轨
输入/输出
