标清视频滤波器放大器，
输出具有电池短路保护功能
ADA4432-1/ADA4433-1

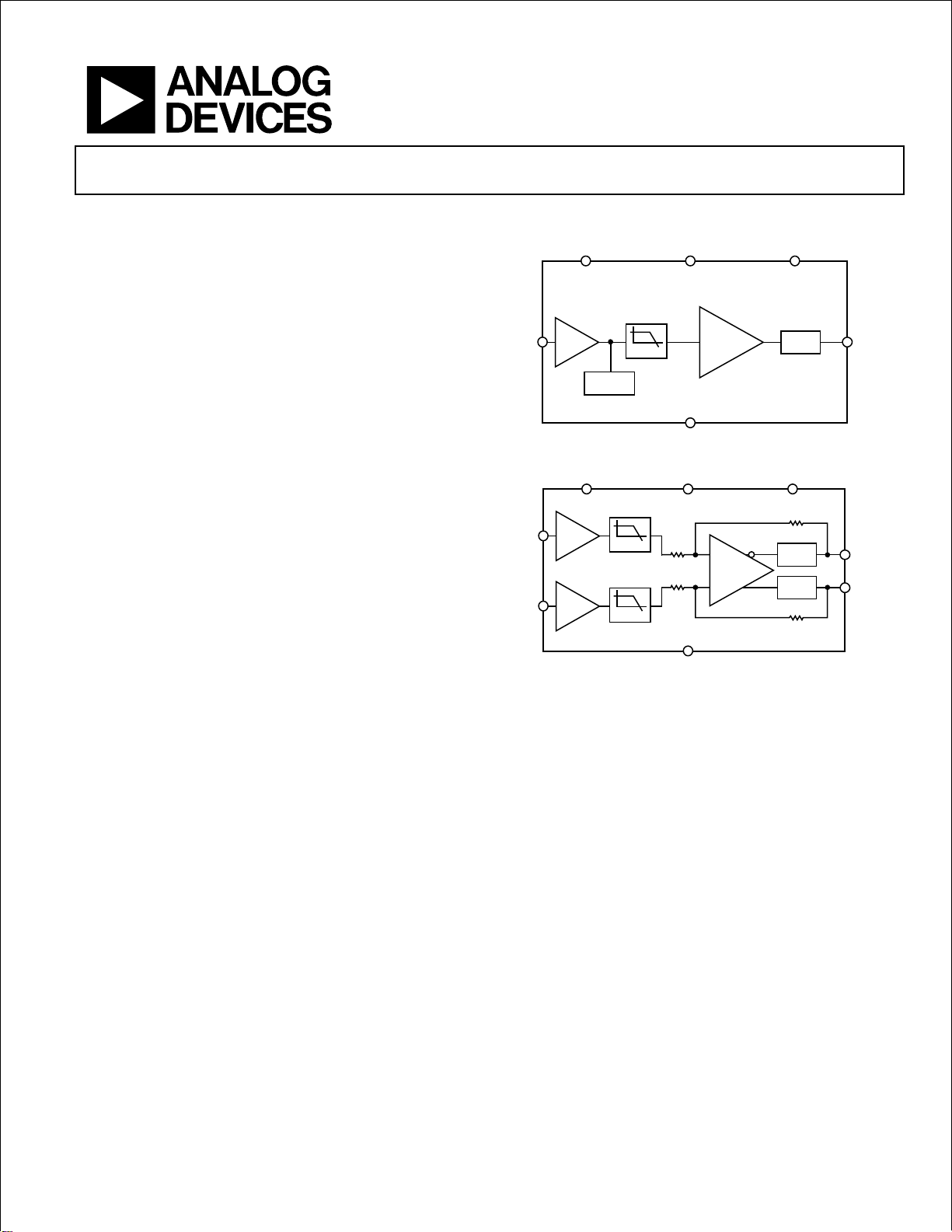

功能框图
图1.
图2.
IN
GND
STB
(LFCSP ONLY)ENA +V
S
×1
×2
STB
ADA4432-1
OFFSET
SD
OUT
10597-001
+IN
GND
STBENA +V
S
R
R
2R
2R
×1
STB
STB
ADA4433-1
SD
–OUT
+OUT
10597-002
–IN
×1
SD
+
–
Rev. B Document Feedback
Information furnished by Analog Devices is believed to be accurate and reliable. However, no
responsibility is assumed by Analog Devices for its use, nor for any infringements of patents or other
rights of third parties that may result from its use. Specications subject to change without notice. No
license is granted by implication or otherwise under any patent or patent rights of Analog Devices.
Trademarks and registered trademarks are the property of their respective owners.
One Technology Way, P.O. Box 9106, Norwood, MA 02062-9106, U.S.A.
Tel: 781.329.4700 ©2012–2014 Analog Devices, Inc. All rights reserved.
Technical Support www.analog.com
特性
通过汽车应用认证
高达18 V的输出过压(电池短路)保护
电池短路输出标志用于线路诊断
输出集成接地短路保护
五阶低通视频滤波器
0.1 dB平坦度：3 MHz
−3 dB带宽：10 MHz
27 MHz抑制：45 dB
超低掉电电流：13.5 µA(典型值)
低静态电流
7.6 mA(典型值，ADA4432-1)
13.2 mA(典型值，ADA4433-1)
低电源电压：2.6 V至3.6 V
小型封装
8引脚、3 mm × 3 mm LFCSP封装
6引脚SOT-23(仅限ADA4432-1)
宽工作温度范围：−40°C至+125°C
应用
汽车后视摄像头
汽车视频电子控制单元(ECU)
监控视频系统
概述
ADA4432-1(单端输出)和ADA4433-1(差分输出)是完全集成
的视频重构滤波器，输出上集成过压保护(电池短路[STB]保
护)和接地短路(STG)保护，具有出色的视频特性和低功耗特
性。凭借STB保护和鲁棒的ESD耐受性能，ADA4432-1和
ADA4433-1能够在恶劣的汽车应用环境中提供卓越的保护。
ADA4432-1是一款单端输入/单端输出视频滤波器，能够驱
动后部端接长电缆。
ADA4433-1是一款可用作全差分输入至差分输出或单端输
入至差分输出的全差分视频滤波器，很容易连接至差分和
单端信号源。它能够驱动双绞线或同轴电缆，且线路衰减
极小。差分信号处理可降低接地噪声对接地参考系统的影
响。ADA4433-1适合整个信号链的差分信号处理(增益和滤
波)，大大简化了单端和差分元件之间的转换。
ADA4432-1和ADA4433-1集成电池短路保护功能，能够防
止受到因电池意外短路导致出现高达18 V电压而引起的直流
和瞬态过压事件影响。ADI公司的电池短路保护技术使得
无需使用大型输出耦合电容和其它复杂电路来保护标准视
频放大器，从而节省了空间和成本。
ADA4432-1和ADA4433-1内置一个高阶滤波器，该滤波器
的−3 dB截止频率响应出现在10 MHz且在27 MHz时提供45 dB
抑制性能。ADA4432-1和ADA4433-1还具有大小为2 V/V的
内部固定增益，因此非常适合标清视频应用，包括NTSC
和PAL。
ADA4432-1和ADA4433-1采用2.6 V至3.6 V单电源供电，同时
提供要求最严苛的视频系统所需的动态范围。
ADA4432-1和ADA4433-1
采用8引脚、3 mm × 3 mm LFCSP封
装。ADA4432-1还采用6引脚SOT-23封装。所有器件的额定
工作温度范围均为−40°C至+125°C宽汽车应用温度范围。
