ADA4817-1/ADA4817-2
Rev. A
Information furnished by Analog Devices is believed to be accurate and reliable. However, no
responsibility is assumed by Analog Devices for its use, nor for any infringements of patents or other
rights of third parties that may result from its use. Specications subject to change without notice. No
license is granted by implication or otherwise under any patent or patent rights of Analog Devices.
Trademarks and registered trademark
s are the property of their respective owners.
One Technology Way, P.O. Box 9106, Norwood, MA 02062-9106, U.S.A.
Tel: 781.329.4700 www.analog.com
Fax: 781.461.3113 ©2008–2009 Analog Devices, Inc. All rights reserved.

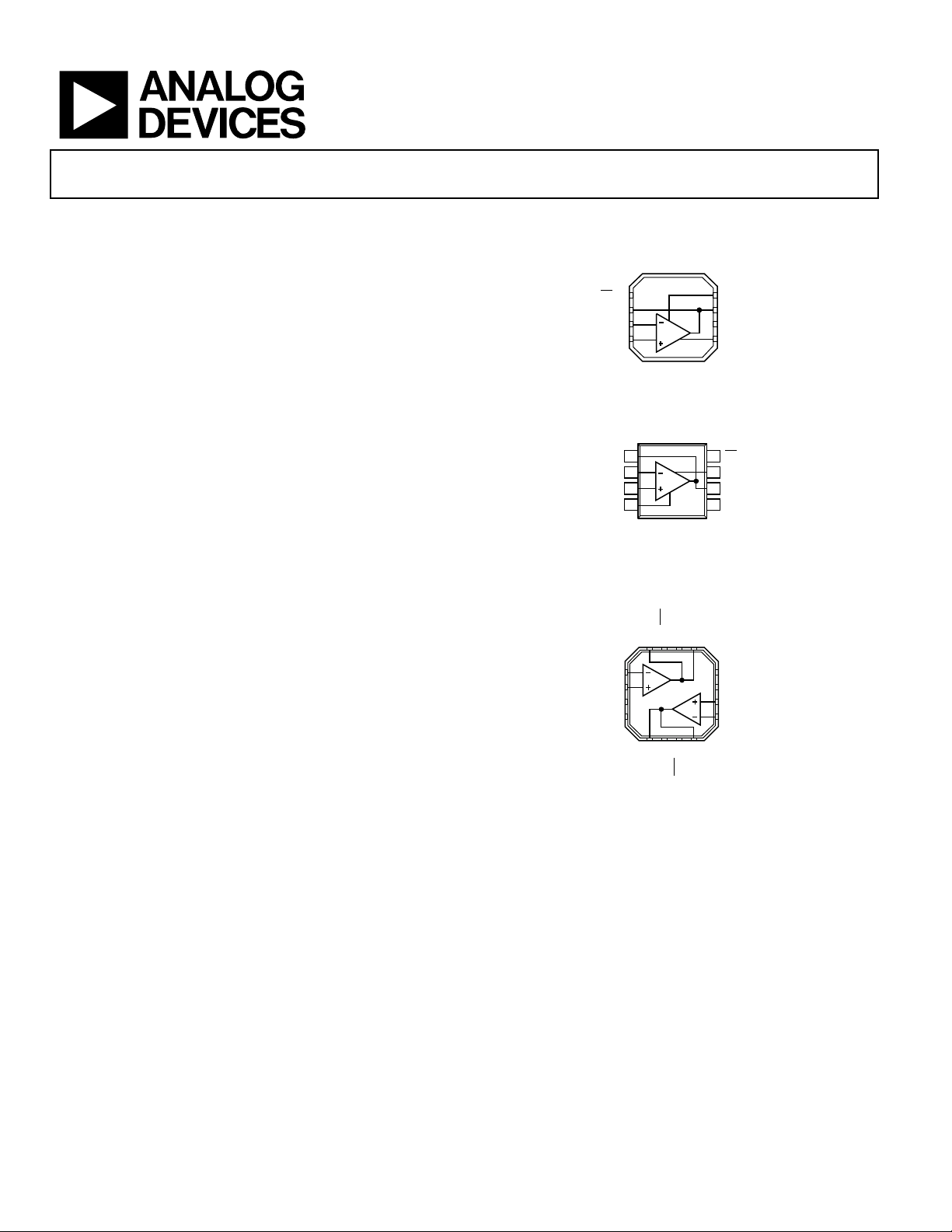

CONNECTION DIAGRAMS
NC = NO CONNECT
1PD
2FB
3–IN
4+IN
7 OUT
8 +V
S
6 NC
5 –V
S
ADA4817-1
TOP VIEW
(Not to Scale)
07756-001
FB
1
–IN
2
+IN
3
–V
S
4
PD
8
+V
S
7
OUT
6
NC
5
NC = NO CONNECT
ADA4817-1
TOP VIEW
(Not to Scale)
07756-002
1–IN1
2+IN1
3NC
4–V
S2
11 NC
12 –V
S1
10 +IN2
9 –IN2
5
OUT2
6
+V
S2
7
P
D2
8
FB2
FB1
PD1
+V
S1
OUT1
15
16
14
13
ADA4817-2
TOP VIEW
(Not to Scale)
NC = NO CONNECT
07756-003
概述
ADA4817-1（单通道）和ADA4817-2（双通道）FastFET™
放大器是具有FET输入的单位增益稳定、超高速电压反馈
型放大器。这些放大器采用ADI公司的专有超快速互补双
极性(XFCB)工艺进行开发，这一工艺可使放大器实现超低
的噪声（4 nV/√Hz；2.5 fA/√Hz）及极高的输入阻抗。
ADA4817-1/ADA4871-2具有1.3 pF的输入电容、4 nV/√Hz
的低噪声、最大2 mV的低失调电压，以及1050 MHz的−3
dB带宽，非常适合数据采集前端及宽带跨导应用，如光电
二极管前置放大器等。
ADA4817-1/ADA4817-2具有5 V至10 V的宽电源电压范围，
可采用单电源或双电源供电，适合包括有源滤波和ADC驱
动在内的多种应用。
ADA4817-1采用3 mm × 3 mm 8引脚LFCSP和8引脚SOIC封
装，ADA4817-2采用4 mm × 4 mm 16引脚LFSCP封装。这些
封装都采用低失真引脚排列，可以改善二次谐波失真，并
简化电路板布局。此外，这些封装都具有裸露焊盘，提供
到达印制电路板(PCB)的低热阻路径，可实现更有效的热
传输，并提高可靠性。这两款产品均可在−40°C至+105°C
的扩展工业温度范围内工作。
图3. 16引脚LFSCP (CP-16-4)
图2. 8引脚SOIC (RD-8-1)
图1. 8引脚LFCSP (CP-8-2)
低噪声、1 GHz
FastFET运算放大器
特性
高速
−3 dB带宽：1050 MHz（G = 1，RL = 100 Ω）
压摆率：870 V/μs
0.1%建立时间：9 ns
低输入偏置电流：2 pA
低输入电容
共模电容：1.3 pF
差模电容：0.1 pF
低噪声
4 nV/√Hz (100 kHz)
2.5 fA/√Hz (100 kHz)
低失真
−90 dBc（10 MHz，G = 1，RL = 1 kΩ）
失调电压：2 mV（最大值）
高输出电流：40 mA
每个放大器的电源电流：19 mA
掉电模式下，每个放大器的电源电流：1.5 mA
应用
光电二极管放大器
数据采集前端
仪器仪表
滤波器
ADC驱动器
CCD输出缓冲器
