ADA4861-3YRZ-RL7 其他数据使用手册 - ADI（亚德诺）
制造商:
ADI（亚德诺）
分类:
放大器、缓冲器
封装:
SOIC-14
描述:
高速，低成本，三通道运算放大器 High Speed, Low Cost, Triple Op Amp
Pictures:
3D模型
符号图
焊盘图
引脚图
产品图
页面导航:
封装尺寸在P17
导航目录
ADA4861-3YRZ-RL7数据手册
Page:
of 17 Go
若手册格式错乱，请下载阅览PDF原文件
One Technology Way, P.O. Box 9106, Norwood, MA 02062-9106, U.S.A.
Tel: 781.329.4700 www.analog.com
Fax: 781.461.3113 ©2006 Analog Devices, Inc. All rights reserved.

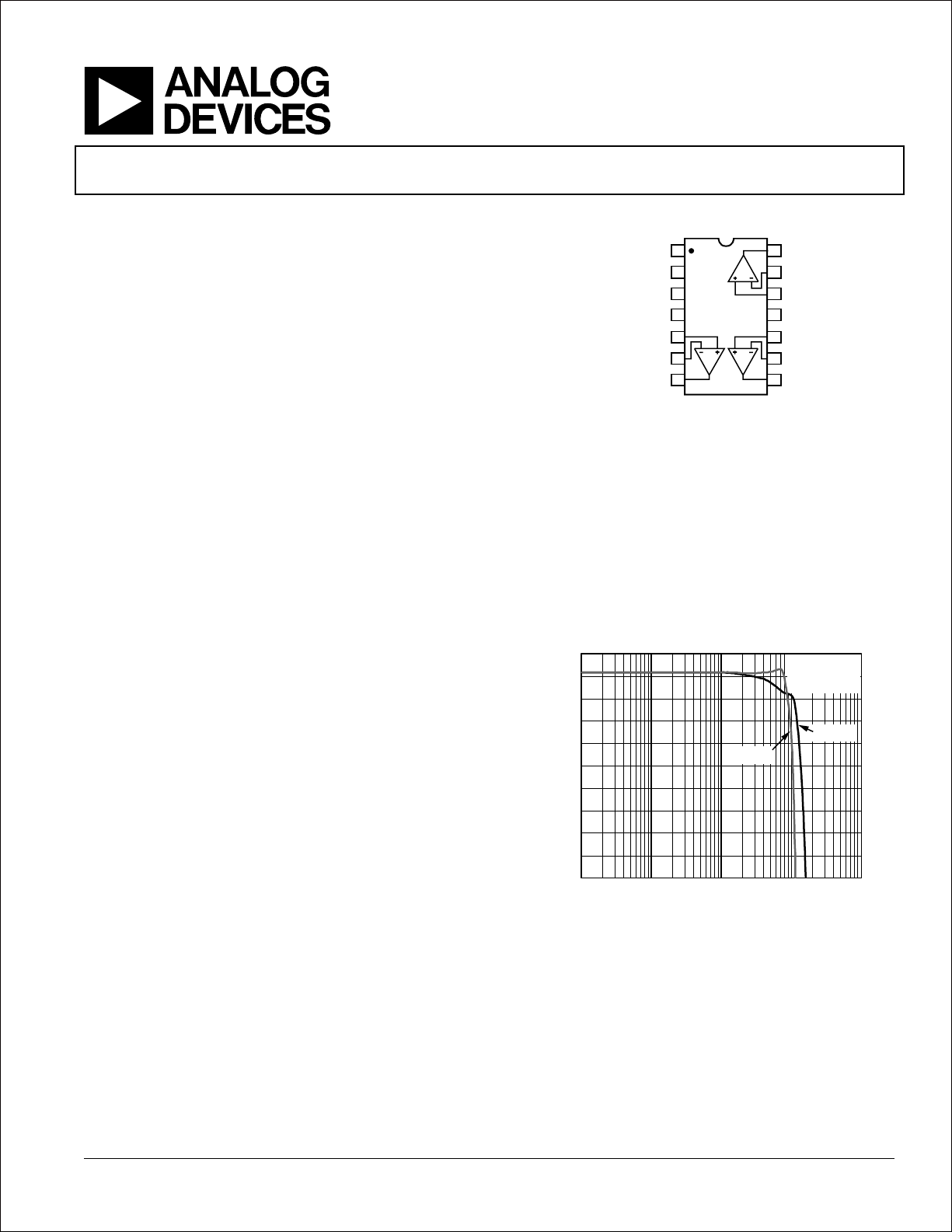

引脚配置
POWER DOWN 1
1
OUT 2
14
POWER DOWN 2
2
–IN 2
13
POWER DOWN 3
3
+IN 2
12
+V
S
4
–V
S
11
+IN 1
5
+IN 3
10
–IN 1
6
–IN 3
9
OUT 1
7
OUT 3
8
ADA4861-3
05708-001
图1.
6.1
6.0
5.9
5.8
5.7
5.6
5.5
5.4
5.3
5.2
5.1
0.1 1 10 100 1000
05708-011
CLOSED-LOOP GAIN (dB)
FREQUENCY (MHz)
G = +2
V
OUT
= 2V p-p
R
F
= R
G
= 301Ω
V
S
= +5V
V
S
= ±5V
图2. 大信号0.1 dB平坦度
高速、低成本、
三通道运算放大器
产品特性
高速
−3 dB带宽：730 MHz
压摆率：625 V/μs
0.5%建立时间：13 ns
宽电源电压范围：5 V至12 V
低功耗：每个放大器6 mA
0.1 dB平坦度：100 MHz
差分增益： 0.01%
差分相位： 0.02°
低失调电压：100 μV（典型值）
高输出电流：25 mA
掉电
应用
消费类视频设备
专业视频设备
宽带视频
ADC缓冲器
有源滤波器
ADA4861-3
概述
ADA4861-3是一款低成本、高速、电流反馈型、三通道运
算放大器，具有出色的整体性能。730 MHz的−3 dB带宽和
625 V/µs压摆率使该放大器非常适合许多高速应用。该放大
器成本低，具有出色的差分增益(0.01%)和差分相位(0.02°)
以及100 MHz的0.1 dB平坦度，因而非常适合消费电子视频
及专业视频应用。
ADA4861-3设计采用+5 V至±5 V电源供电，每个放大器的电
源电流仅为6 mA。各放大器均具有省电特性，不用时可将
电源电流降至0.3 mA，从而进一步降低功耗。
ADA4861-3采用14引脚SOIC_N封装，设计工作温度范围为
−40°C至+105°C。
Rev. A
Information furnished by Analog Devices is believed to be accurate and reliable. However, no
responsibility is assumed by Analog Devices for its use, nor for any infringements of patents or other
rights of third parties that may result from its use. Specications subject to change without notice. No
license is granted by
implication or otherwise under any patent or patent rights of Analog Devices.
Trademarks and registered trademarks are the property of their respective owners.
ADI中文版数据手册是英文版数据手册的译文，敬请谅解翻译中可能存在的语言组织或翻译错误，ADI不对翻译中存在的差异或由此产生的错误负责。如需确认任何词语的准确性，请参考ADI提供
的最新英文版数据手册。
