Rev. E Document Feedback
Information furnished by Analog Devices is believed to be accurate and reliable. However, no
responsibility is assumed by Analog Devices for its use, nor for any infringements of patents or other
rights of third parties that may result from its use. Specications subject to change without notice. No
license is granted by implication or otherwise under any patent or patent rights of Analog Devices.
Trademarks and registered trademarks are the property of their respective owners.
One Technology Way, P.O. Box 9106, Norwood, MA 02062-9106, U.S.A.
Tel: 781.329.4700 ©2010–2013 Analog Devices, Inc. All rights reserved.
Technical Support www.analog.com

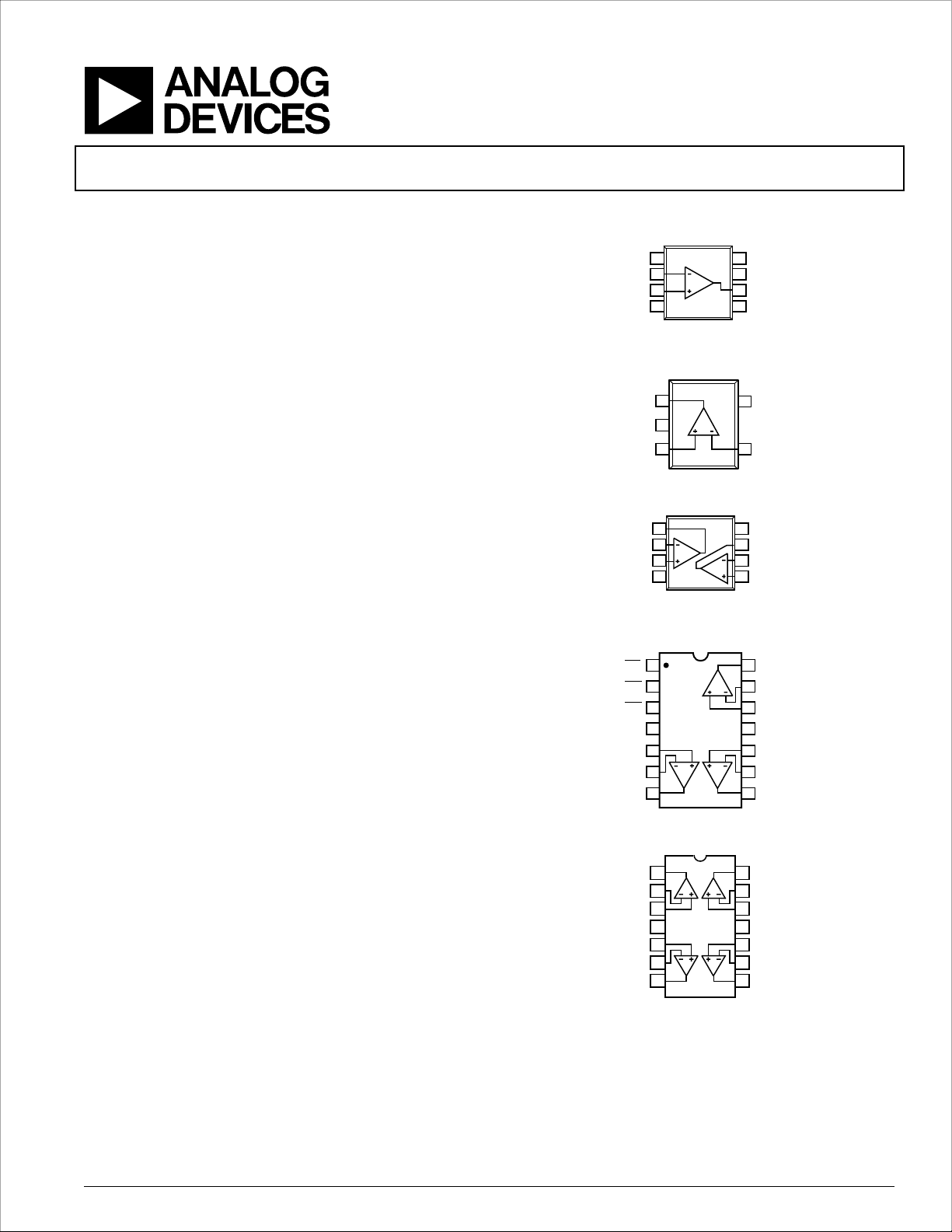

连接图
08054-026
NC
1
–IN
2
+IN
3
–
V
S
4
NC
8
+V
S
7
OUT
6
NC
5
ADA4891-1
NC = NO CONNECT
图1. 8引脚SOIC_N（R-8）
08
054-001
O
UT
1
+IN
3
–V
S
2
+V
S
5
–IN
4
ADA4891-1
图2. 5引脚SOT-23 (RJ-5)
08054-027
ADA4891-2
O
UT1
1
–IN1
2
+IN1
3
–V
S
4
+V
S
8
OUT2
7
–IN2
6
+IN2
5
NC = NO CONNECT
图3. 8引脚SOIC_N (R-8)和8引脚MSOP (RM-8)
PD1
1
OUT2
14
PD2
2
–IN2
13
PD3
3
+IN2
12
+V
S
4
–V
S
11
+IN1
5
+IN3
10
–IN1
6
–IN3
9
OUT1
7
OUT3
8
08054-073
ADA4891-3
图4. 14引脚SOIC_N (R-14)和14引脚TSSOP (RU-14)
+V
S
+IN2
O
UT2
OUT4
+IN4
–V
S
+IN3
OUT3
+IN1
O
UT1
1
2
3
4
5
6
7
14
13
12
11
10
9
8
–IN1
–IN2
–IN4
–IN3
0805
4-074
ADA4891-4
图5. 14引脚SOIC_N (R-14)和14引脚TSSOP (RU-14)
低成本CMOS、
高速、轨到轨放大器
ADA4891-1/ADA4891-2/ADA4891-3/ADA4891-4
产品特性
通过汽车应用认证(仅限ADA4891-1W、ADA4891-2W和
ADA4891-4W)
高速、快速建立
−3 dB带宽：220 MHz (G = +1)
压摆率：170 V/µs
0.1%建立时间：28 ns
视频特性(G = +2, RL = 150 Ω)
0.1 dB增益平坦度带宽：25 MHz
差分增益误差： 0.05%
差分相位误差： 0.25°
单电源供电
宽电源电压范围：2.7 V至5.5 V
输出摆幅达到供电轨50 mV范围内
低失真：SFDR：79 dBc (1 MHz)
线性输出电流：125 mA (−40 dBc)
低功耗：每个放大器4.4 mA
应用
车载信息娱乐系统
汽车驾驶员辅助系统
成像
消费类视频设备
有源滤波器
同轴电缆驱动器
时钟缓冲器
光电二极管前置放大器
接触式图像传感器和缓冲器
概述
ADA4891-1(单通道)、ADA4891-2(双通道)、ADA4891-3(三
通道)和ADA4891-4(四通道)均为CMOS、高速、高性能、
低成本放大器，具有单电源供电能力，输入电压范围可扩
展至负供电轨300 mV以下。
尽管ADA4891系列成本较低，不过却能提供高性能和丰富
多样的功能。轨到轨输出级使输出摆幅可以达到各供电轨
50 mV以内，以提供最大的动态范围。
ADA4891系列放大器非常适合成像应用，例如消费类视频设
备、CCD缓冲器和接触式图像传感器/缓冲器等。低失真和快
速建立时间则使这些器件成为有源滤波器应用的理想选择。
ADA4891-1/ADA4891-2/ADA4891-3/ADA4891-4提供多种封
装。ADA4891-1提供8引脚SOIC和5引脚SOT-23两种封装。
ADA4891-2提供8引脚SOIC和 8引脚MSOP两种封装。
ADA4891-3和ADA4891-4提供14引脚SOIC和14引脚TSSOP两种
封装。额定工作温度范围为−40°C至+125°C的扩展温度范围。
ADI中文版数据手册是英文版数据手册的译文，敬请谅解翻译中可能存在的语言组织或翻译错误，ADI不对翻译中存在的差异或由此产生的错误负责。如需确认任何词语的准确性，请参考ADI提供
的最新英文版数据手册。
