Rev. B
Information furnished by Analog Devices is believed to be accurate and reliable. However, no
responsibility is assumed by Analog Devices for its use, nor for any infringements of patents or other
rights of third parties that may result from its use. Specications subject to change without notice. No
license is granted by implication or otherwise under any patent or patent rights of Analog Devices.
Trademarks and registered trademark
s are the property of their respective owners.
One Technology Way, P.O. Box 9106, Norwood, MA 02062-9106, U.S.A.
Tel: 781.329.4700 www.analog.com
Fax: 781.461.3113 ©2012 Analog Devices, Inc. All rights reserved.
ADI中文版数据手册是英文版数据手册的译文,敬请谅解翻译中可能存在的语言组织或翻译错误,ADI不对翻译中存在的差异或由此产生的错误负责。如需确认任何词语的准确性,请参考ADI提供
的最新英文版数据手册。

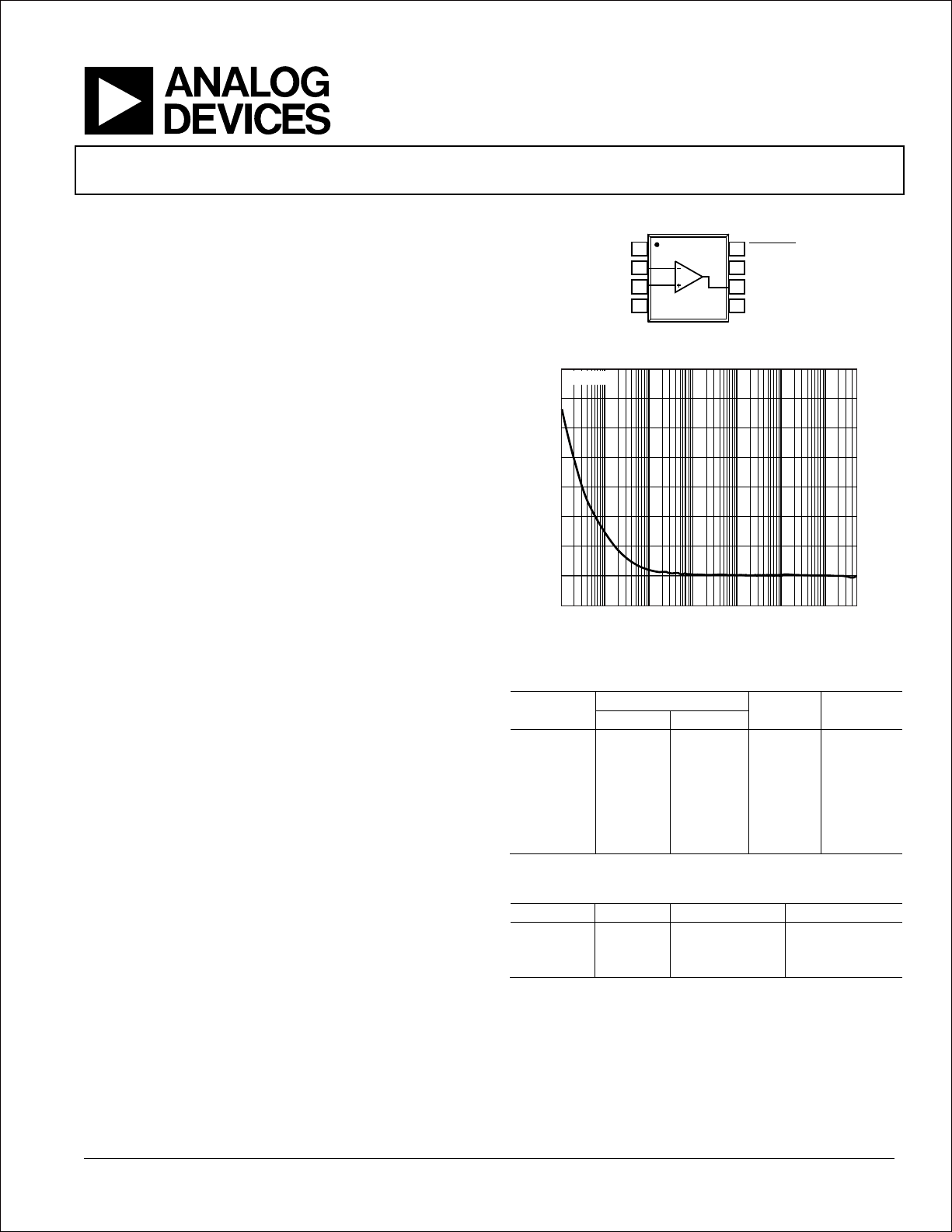

功能框图
NC
1
–IN
2
+IN
3
V
S
4
8
+V
S
7
OUT
6
NC
5
09447-101
DISABLE
1. 8引脚SOIC (ADA4897-1)
0
1
2
3
4
5
6
7
8
FREQUENCY (Hz)
1 10 100 1k 10k 100k 1M 5M
VOLTAGE NOISE (nV/Hz)
09447-102
V
S
= ±5V
2. 电压噪声与频率的关系
1. 其它低噪声放大器
V
N
(nV/√Hz)
产品型号
1 kHz 100 kHz 带宽(MHz) 电源电压(V)
AD797 0.9 0.9 8 1030
AD8021 5 2.1 490 524
AD8099 3 0.95 510 512
AD8045 6 3 1000 3.312
ADA4899-1 1.4 1 600 512
ADA4898-1/
ADA4898-2
0.9 0.9 65 1032
2. 配套ADC
产品型号 速度(MSPS) 功耗(mW)
AD7944 14 2.5 15.5
AD7985 16 2.5 15.5
AD7986 18 2 15
1 nV/√Hz、低功耗、
轨到轨输出放大器
ADA4896-2/ADA4897-1/ADA4897-2
产品特性
低宽带噪声
1 nV/√Hz
2.8 pA/√Hz
1/f噪声:2.4 nV/√Hz(10 Hz)
低失真:115 dBc(100 kHzV
OUT
= 2 V p-p)
低功耗:每个放大器3 mA
低输入失调电压:0.5 mV(最大值)
高速
3 dB带宽:230 MHz (G = +1)
压摆率:120 V/μs
0.1%建立时间:45 ns
轨到轨输出
宽电源电压范围:3 V10 V
禁用特性(ADA4897-1/ADA4897-2)
应用
低噪声前置放大器
超声放大器
PLL环路滤波器
高性能ADC驱动器
DAC缓冲器
概述
ADA4896-2/ADA4897-1/ADA4897-2是单位增益稳定、低噪
声、轨到轨输出、高速电压反馈型放大器,静态电流为
3 mA1/f噪声为2.4 nV/√Hz (10 Hz),无杂散动态范围为
80 dBc (2 MHz),堪称超声、低噪声前置放大器和高性能
ADC驱动器等各种应用的理想解决方案。ADI公司专有的
新一代SiGe双极性工艺和创新结构造就了如此高性能的放
大器。
ADA4896-2/ADA4897-1/ADA4897-2带宽为230 MHz,压摆率
120 V/μs0.1%建立时间为45 ns,具有宽工作电压范围(3 V
10 V),特别适合需要高动态范围、高精度、低功耗以及
高速度的系统。
ADA4896-2提供8引脚LFCSP8引脚MSOP两种封装。
ADA4897-1提供8引脚SOIC 6引脚SOT-23两种封装。
ADA4897-2采用10引脚MSOP封装。ADA4896-2/
ADA4897-1/ADA4897-2的工作温度范围均为−40°C
+125°C扩展工业温度范围。
