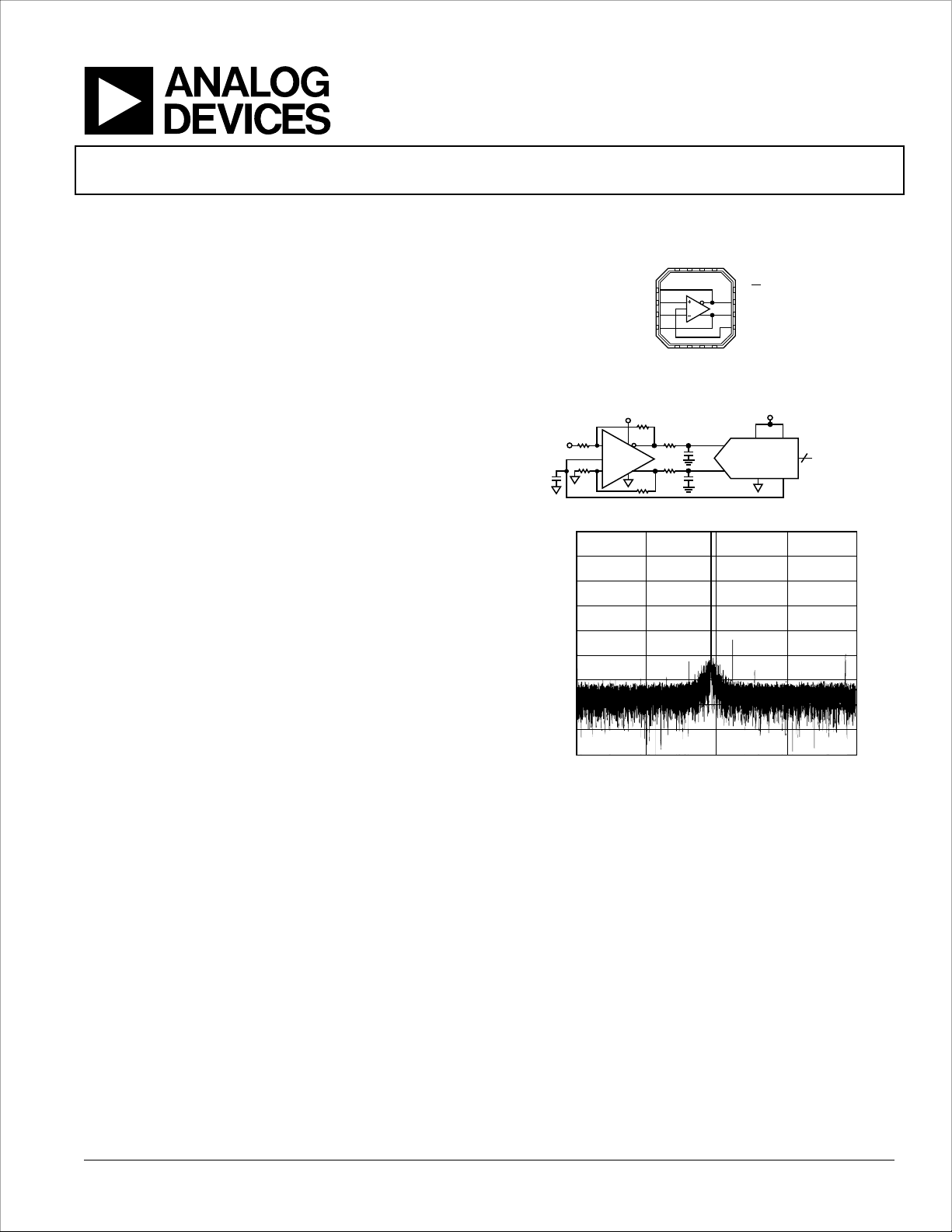

Rev. D
Document Feedback
Information furnished by Analog Devices is believed to be accurate and reliable. However, no
responsibility is assumed by Analog Devices for its use, nor for any infringements of patents or other
rights of third parties that may result from its use. Specications subject to change without notice. No
license is granted by implication or otherwise under any patent or patent rights of Analog Devices.
Trademarks and
registered trademarks are the property of their respective owners.
One Technology Way, P.O. Box 9106, Norwood, MA 02062-9106, U.S.A.
Tel: 781.329.4700 ©2008–2014 Analog Devices, Inc. All rights reserved.
Technical Support www.analog.com
功能框图
1–FB
2+IN
3–IN
4+FB
11 –OUT
12 PD
10 +OUT
9 V
OCM
5
+V
S
6
+V
S
7
+V
S
8
+V
S
15
–V
S
16
–V
S
14
–V
S
13
–V
S
ADA4932-1
07752-001
图1. ADA4932-1
GND
VDD1 VDD2
REF
AD7626
IN+
IN–
ADA4932-1
+
–
V
OCM
V
IN
5V
499Ω
499Ω
33Ω
56pF
56pF
33Ω
499Ω
499Ω
5V
DIGITAL
OUTPUTS
0
7752-102
图2. ADC驱动器测试电路(数据在图3中显示)
FREQUENCY (MHz)
AMPLITUDE (dB)
0
–20
–40
–60
–80
–100
–120
–140
–160
–180
1.25 00.557.305.20
07752-103
图3. AD7626输出，64,000点，FFT曲线 −1 dBFS幅度，
2.40173 MHz输入信号音，10.000 MSPS采样速率
低功耗差分ADC驱动器
ADA4932-1/ADA4932-2
产品特性
高性能、低功耗
高速
−3 dB带宽：560 MHz (G = 1)
0.1 dB增益平坦度达300 MHz
压摆率：2800 V/μs(25%至75%)
0.1%快速建立时间：9 ns
低功耗：每个放大器9.6 mA
低谐波失真
SFDR：100 dB (10 MHz)
SFDR：90 dB (20 MHz)
低输入电压噪声：3.6 nV/√Hz
输入失调电压：±0.5 mV(典型值)
外部可调增益
可以使用小数差分增益
差分转差分或单端转差分操作
可调输出共模电压
输入共模范围下移1 V
BE
宽电源电压范围：+3 V至±5 V
提供16引脚和24引脚LFCSP封装
应用
ADC驱动器
单端转差分转换器
中频和基带增益模块
差分缓冲器
线路驱动器
概述
ADA4932系列是AD8132的新一代产品，具有更高的性能、
更低的噪声和功耗。它非常适合用作驱动高性能ADC的单
端转差分或差分转差分放大器。用户可利用内部共模反馈
环路调整输出共模电压，使ADA4932-x输出与ADC的输入
相匹配。内部反馈环路也可提供出色的输出平衡，并能抑
制偶数阶谐波失真产物。
对于ADA4932系列，利用由4个电阻组成的简单外部反馈
网络便可轻松实现差分增益配置，反馈网络决定放大器的
闭环增益。
ADA4932系列采用ADI公司专有的硅-锗(SiGe)互补双极性
工艺制造，可实现低失真、低噪声水平以及低功耗特性。
低失调和出色的动态性能，使得ADA4932-x特别适合各种
数据采集与信号处理应用。
ADA4932-1采用16引脚LFCSP封装，ADA4932-2采用24引脚
LFCSP封装。引脚排列经过优化，有助于PCB布局，并且
使失真最小。ADA4932系列的额定工作温度范围为
−40°C
至+105°C；二者均采用+3 V至±5 V电源供电。
ADI中文版数据手册是英文版数据手册的译文，敬请谅解翻译中可能存在的语言组织或翻译错误，ADI不对翻译中存在的差异或由此产生的错误负责。如需确认任何词语的准确性，请参考ADI提供
的最新英文版数据手册。
