Rev. F Document Feedback
Information furnished by Analog Devices is believed to be accurate and reliable. However, no
responsibility is assumed by Analog Devices for its use, nor for any infringements of patents or other
rights of third parties that may result from its use. Specications subject to change without notice. No
license is granted by implication or otherwise under any patent or patent rights of Analog Devices.
Trademarks and registered trademarks are the property of their respective owners.
One Technology Way, P.O. Box 9106, Norwood, MA 02062-9106, U.S.A.
Tel: 781.329.4700 ©2003–2013 Analog Devices, Inc. All rights reserved.
Technical Support www.analog.com
ADI中文版数据手册是英文版数据手册的译文，敬请谅解翻译中可能存在的语言组织或翻译错误，ADI不对翻译中存在的差异或由此产生的错误负责。如需确认任何词语的准确性，请参考ADI提供
的最新英文版数据手册。

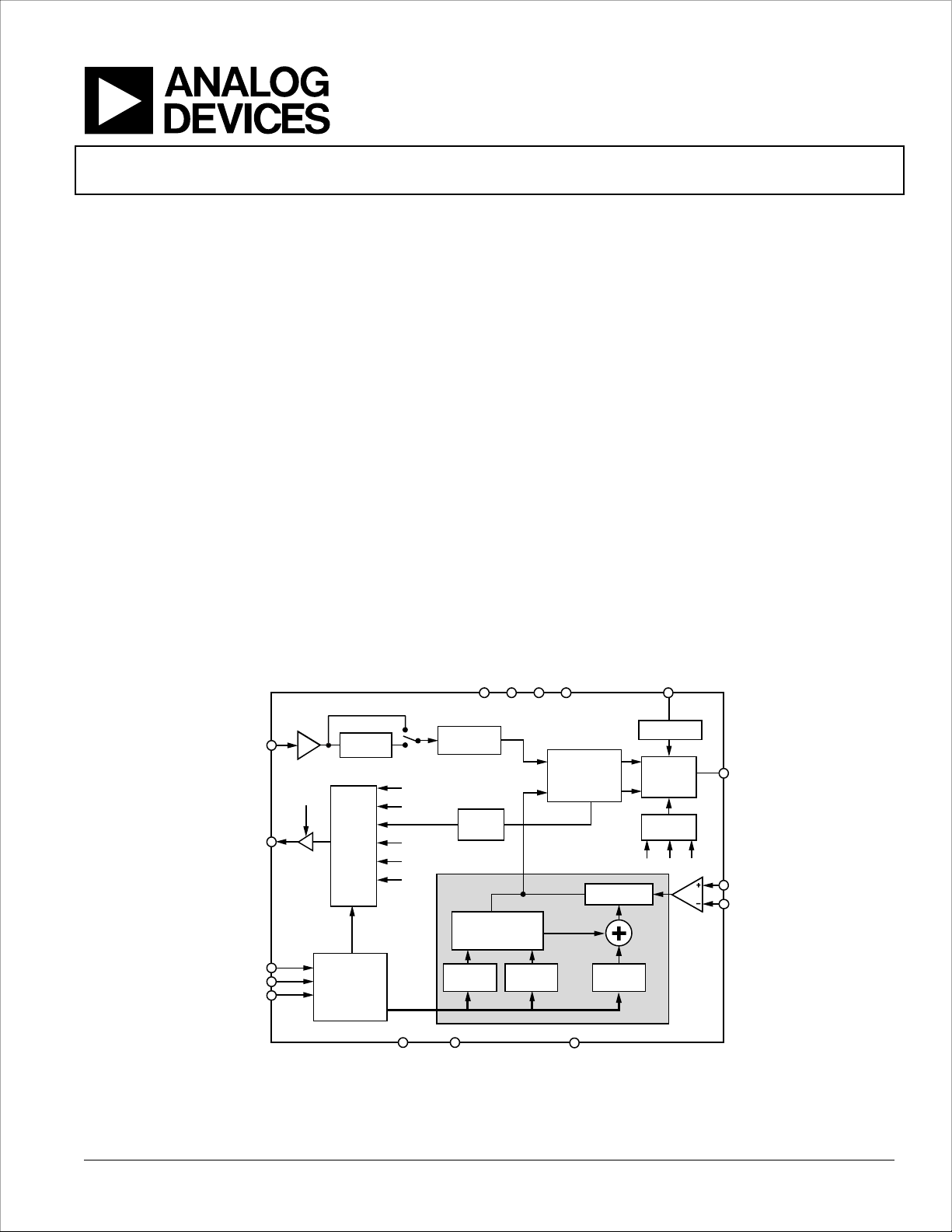

功能框图
LOCK
DETECT
N-COUNTER
CP
RFCP3 RFCP2 RFCP1
REFERENCE
DATA
LE
24-BIT
DATA
REGISTER
CLK
REF
IN
AV
DD
AGND
V
DD
V
DD
DGND
R
DIV
N
DIV
DGND CPGND
DV
DD
V
P
SDV
DD
R
SET
RF
IN
A
RF
IN
B
OUTPUT
MUX
–
+
HIGH-Z
PHASE
FREQUENCY
DETECTOR
ADF4153
THIRD ORDER
FRACTIONAL
INTERPOLATOR
MODULUS
REG
FRACTION
REG
INTEGER
REG
CURRENT
SETTING
×2
DOUBLER
4-BIT
R COUNTER
CHARGE
PUMP
03685-001
MUXOUT
图1.
ADF4153
小数N分频频率合成器
产品特性
RF带宽达4 GHz
2.7 V至3.3 V电源
独立的电荷泵电源V
P
可提供扩展的调谐电压
提供Y版本：-40℃至+125℃
可编程小数模数
可编程电荷泵电流
三线式串行接口
模拟和数字锁定检测
省电模式
与ADF4110/ADF4111/ADF4112/ADF4113和
ADF4106引脚兼容
稳定的RF输出相位
利用ADIsimPLL可实现环路滤波器设计
通过汽车应用认证
应用
有线电视设备
移动无线电通讯基站(GSM、PCS、DCS、WiMAX、
SuperCell 3G、CDMA、W-CDMA)
无线手机(GSM、PCS、DCS、CDMA、W-CDMA)
无线局域网(LAN)、PMR
通信测试设备
概述
ADF4153是一款小数N分频频率合成器，用来在无线接收
机和发射机的上变频和下变频部分实现本振。它由低噪声
数字鉴频鉴相器(PFD)、精密电荷泵和可编程参考分频器
组成。它内置一个Σ-Δ型小数插值器，能够实现可编程小
数N分频。INT、FRAC和MOD寄存器可构成一个总N分频
器(
N = (INT + (FRAC/MOD)))。此外，4位参考计数器(R计
数器)允许PFD输入端的REFIN频率为可选值。如果频率合
成器与外部环路滤波器和电压控制振荡器(VCO)一起使
用，则可以实现完整的锁相环(PLL)。
简单的三线式接口控制所有片内寄存器。该器件采用2.7 V
至3.3 V电源供电，不用时可以关断。
