隔离式精密半桥驱动器，提供4 A输出
ADuM3223/ADuM4223
产品特性
峰值输出电流：4 A
工作电压
高端或低端相对于输入：565 V峰值
高端至低端差分：800 V峰值
高工作频率：1 MHz(最大值)
3.3 V至5 V CMOS输入逻辑
4.5 V至18 V输出驱动
UVLO：2.5 V V
DD1
ADuM3223A/ADuM4223A UVLO：4.1 V V
DD2
ADuM3223B/ADuM4223B UVLO：7.0 V V
DD2
ADuM3223C/ADuM4223C UVLO：11.0 V V
DD2
精密时序特性
隔离器和驱动器传播延迟：54 ns(最大值)
通道间匹配：5 ns(最大值)
CMOS输入逻辑电平
高共模瞬变抗扰度：>25 kV/μs
增强的系统级ESD保护性能，符合IEC 61000-4-x标准
工作结温高达：125°C
热关断保护
默认低电平输出
安全和法规认证
ADuM3223：窄体，16引脚SOIC封装
UL1577 3000 V rms输入至输出耐受电压
ADuM4223：宽体，16引脚SOIC封装
UL 1577 5000 V rms输入至输出耐受电压
通过汽车应用认证
应用
开关电源
隔离式IGBT/MOSFET栅极驱动器
工业逆变器汽车电子
概述
ADuM3223/ADuM4223
1
是4 A隔离式半桥栅极驱动器，采
用ADI公司的iCoupler®技术，提供独立且隔离的高端和低
端输出。ADuM3223能够提供3000 V rms隔离，采用窄体16
引脚SOIC封装，ADuM4223则提供5000 V rms隔离，采用宽
体16引脚SOIC封装。这些隔离器件将高速CMOS与单芯片
变压器技术融为一体，具有优于脉冲变压器和栅极驱动器
组合等替代器件的出色性能特征。
ADuM3223/ADuM4223隔离器均提供两个独立的隔离通
道。这些器件采用3.0 V至5.5 V电源电压工作，可与低压系
统兼容。与采用高压电平转换方法的栅极驱动器相比，
ADuM3223/ADuM4223的输入与各输出之间具有真电流隔
离优势。相对于输入，各路输出的持续工作电压最高可达
565 V峰值，因而支持低端切换至负电压。高端与低端之间
的差分电压最高可达800 V峰值。
因此，ADuM3223/ADuM4223可以在很宽的正或负切换电
压范围内，可靠地控制IGBT/MOSFET配置的开关特性。
Rev. D Document Feedback
Information furnished by Analog Devices is believed to be accurate and reliable. However, no
responsibility is assumed by Analog Devices for its use, nor for any infringements of patents or other
rights of third parties that may result from its use. Specications subject to change without notice. No
license is granted by implication or otherwise under any patent or patent rights of Analog Devices.
Trademarks and registered trademarks are the property of their respective owners.
One Technology Way, P.O. Box 9106, Norwood, MA 02062-9106, U.S.A.
Tel: 781.329.4700 ©2012–2014 Analog Devices, Inc. All rights reserved.
Technical Support www.analog.com

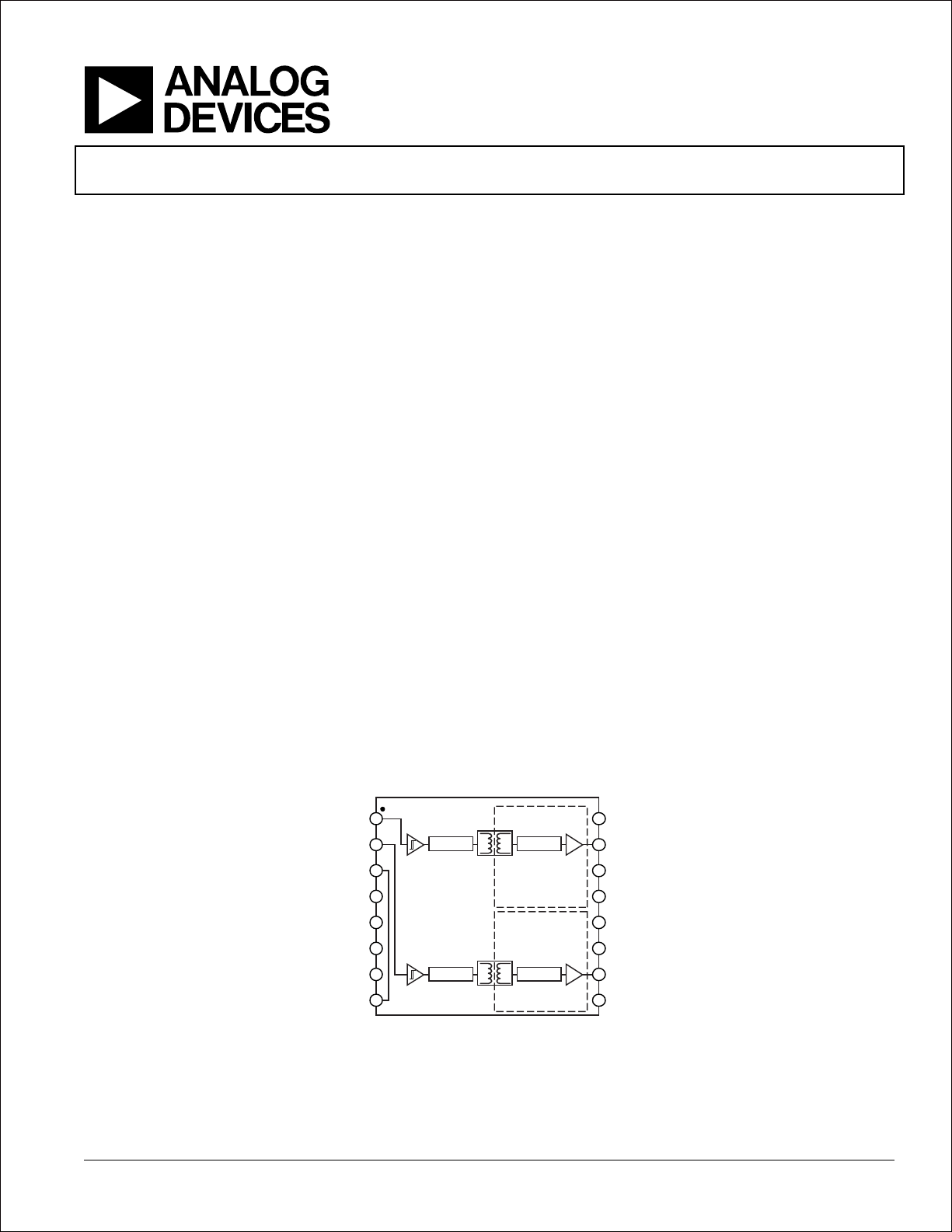

功能框图
ENCODE DECODE
ENCODE DECODE
D
ISABLE
NC
NC
V
DD1
NC
V
DDB
V
OB
GND
B
5
6
7
8
12
11
GND
1
NC
4 13
V
DD1
GND
A
3 14
V
IB
V
OA
2 15
V
IA
V
DDA
1 16
10
9
NC = NO CONNECT
ADuM3223/
ADuM4223
10450-001
图1.
1
受美国专利第5,952,849号、6,873,065号和7,075,239号保护，其它专利正在申请中。
ADI中文版数据手册是英文版数据手册的译文，敬请谅解翻译中可能存在的语言组织或翻译错误，ADI不对翻译中存在的差异或由此产生的错误负责。如需确认任何词语的准确性，请参考ADI提供
的最新英文版数据手册。
