ADI中文版数据手册是英文版数据手册的译文,敬请谅解翻译中可能存在的语言组织或翻译错误,ADI不对翻译中存在的差异或由此产生的错误负责。如需确认任何词语的准确性,请参考ADI提供
的最新英文版数据手册。
Rev. A
Information furnished by Analog Devices is believed to be accurate and reliable. However, no
responsibility is assumed by Analog Devices for its use, nor for any infringements of patents or other
rights of third parties that may result from its use. Specications subject to change without notice. No
license is granted by implication or otherwise under any patent or patent rights of Analog Devices.
Trademarks and registered trademarks are the property of their respective owners.
One Technology Way, P.O. Box 9106, Norwood, MA 02062-9106, U.S.A.
Tel: 781.329.4700 www.analog.com
Fax: 781.461.3113 ©2008 Analog Devices, Inc. All rights reserved.
1
2
3
4
5
6
7
8
16
15
14
13
12
11
10
9
OSC
RECT
4 CHANNEL iCOUPLER CORE
V
DD1
REG
GND
1
V
IA
/V
OA
V
IB
/V
OB
V
IC
/V
OC
V
OD
RC
OUT
GND
1
V
ISO
GND
ISO
V
OA
/V
IA
V
OB
/V
IB
V
OC
/V
IC
V
ID
V
SEL
GND
ISO
ADuM5401/ADuM5402/
ADuM5403/ADuM5404
06577-001
3
4
5
6
14
13
12
11
ADuM5401
06577-100
V
IA
V
IB
V
OA
V
OB
V
IC
V
OC
V
OD
V
ID
3
4
5
6
14
13
12
11
ADuM5402
06577-101
V
IA
V
IB
V
OA
V
OB
V
OC
V
IC
V
OD
V
ID
3
4
5
6
14
13
12
11
ADuM5403
06577-102
V
IA
V
OB
V
OA
V
IB
V
OC
V
IC
V
OD
V
ID
3
4
5
6
14
13
12
11
ADuM5404
06577-103
V
OA
V
OB
V
IA
V
IB
V
OC
V
IC
V
OD
V
ID
集成DC/DC转换器的
四通道隔离器
ADuM5401/ADuM5402/ADuM5403/ADuM5404
特性
集成isoPower的隔离式DC/DC转换器
3.3 V或5.0 V稳压输出
最高500 mW输出功率
四个DC-25 Mbps(NRZ)信号隔离通道
施密特触发器输入
16引脚SOIC封装,爬电距离 大于8.0 mm
工作温度最高可达105°C
高共模瞬变抗扰度:>25 kV/µs
安全和法规认证
UL认证
2500 V rms(1分钟),符合UL 1577标准
CSA元件验收通知#5A(申请中)
符合VDE标准证书(申请中)
DIN V VDE V 0884-10 (VDE V 0884-10):2006-12
V
IORM
= 560 V峰值
应用
RS-232/RS-422/RS-485收发器
工业现场总线隔离
电源启动偏置和栅极驱动
隔离传感器接口
工业PLC
概述
ADuM5401/ADuM5402/ADuM5403/ADuM54041均为集成
isoPower®隔离式DC/DC转换器的四通道数字隔离器。该
DC-DC转换器基于ADI公司的iCoupler®技术.采用5.0 V(5.0V
输入电源)或3.3 V电压(3.3V电源)时,可提供最高500 mW调
节隔离功率,从而在低功耗隔离设计中,无需使用单独的
隔离DC-DC转换器。利用iCoupler芯片级变压器技术,能
够同时隔离逻辑信号和DC/DC转换器的磁性元件,因此可
提供小尺寸、完全隔离的解决方案。
ADuM5401/ADuM5402/ADuM5403/ADuM5404隔离器提供
4个独立的隔离通道,支持多种不同的通道配置和数据速
率(更多信息请参考“订购指南”)。
isoPower利用高频开关元件,通过其变压器传输功率。设
计印刷电路板(PCB)布局时应特别小心,必须符合相关辐
射标准。关于电路板布局考量因素的详细信息,请参考应
用笔记AN-0971。
1
受美国专利第5,952,849号、6,873,065号、6,903,578号和7,075,329号保护,
其它专利正在申请中。

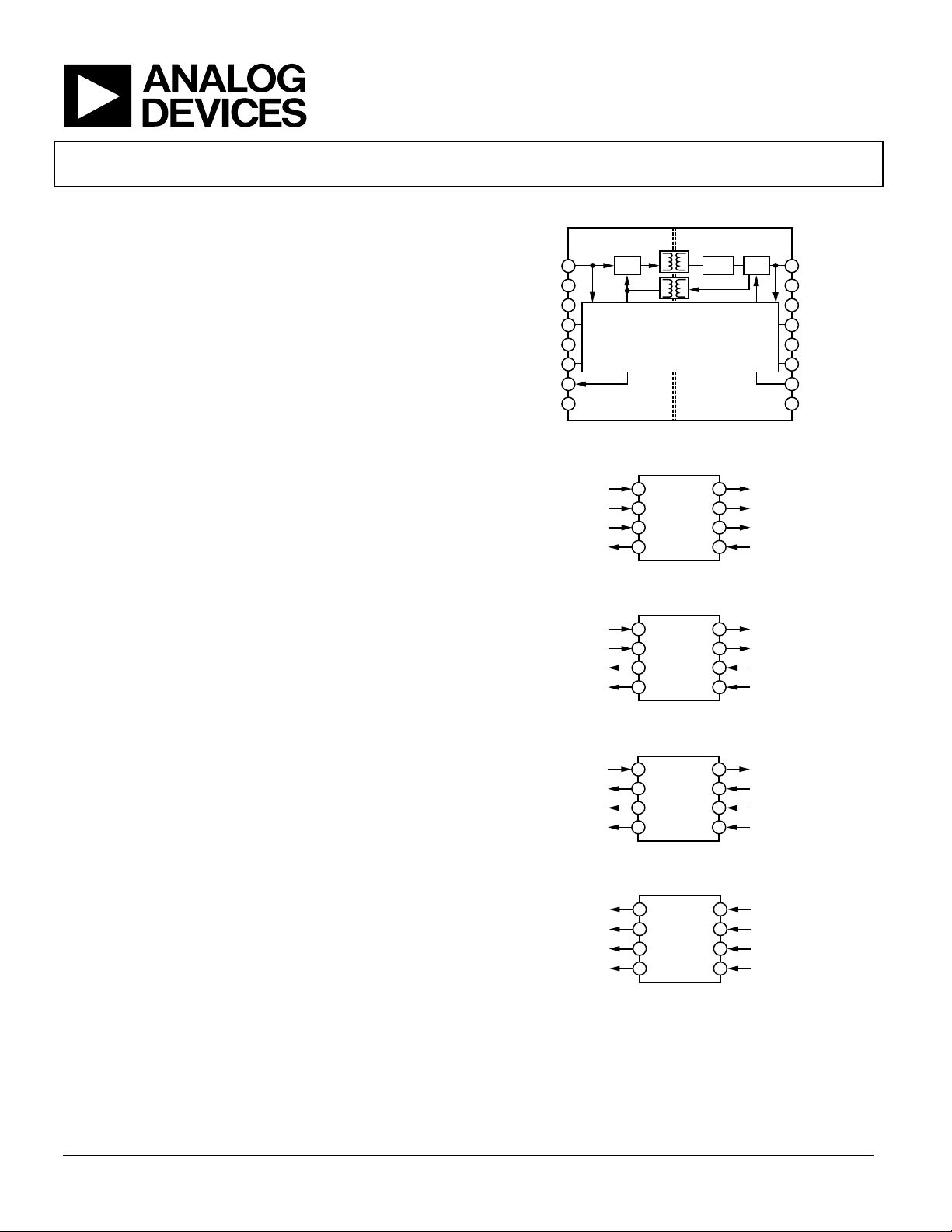

功能框图
图1. ADuM5401/ADuM5402/ADuM5403/ADuM5404
图2. ADuM5401
图3. ADuM5402
图4. ADuM5403
图5. ADuM5404
