www.austriamicrosystems.com/HF_RFID_Reader/AS3910 Revision 2.3 5 - 47
AS3910
Data Sheet - Pin Assignments
4 Pin Assignments

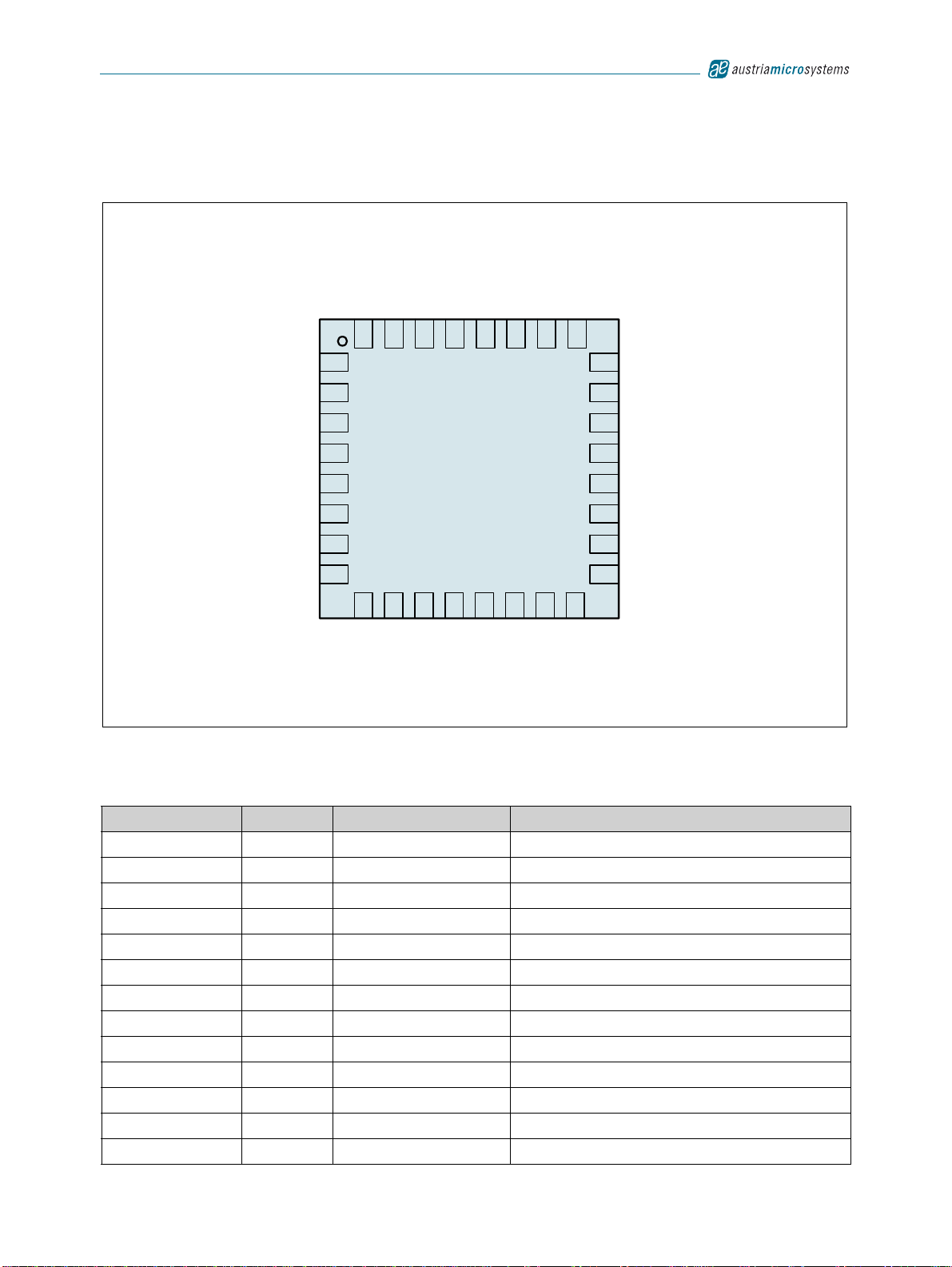

Figure 2. Pin Assignments (Top View)
4.1 Pin Descriptions
Table 1. Pin Descriptions
Pin Name Pin Number Pin Type Description
TIO 1 Digital bidirectional
Test IO pin
EN 2 Digital input with pull-down
Enable input
TEST 3 Digital input with pull-down
Test input
XTO 4 Analog output
Xtal oscillator output
XTI 5 Analog input
Xtal oscillator input
VSN_D 6 Supply
Digital ground
VSP_A 7 Analog I/O
Analog supply, regulator output
VDD 8 Supply
External positive supply
VSP_RF 9 Analog I/O
Supply, regulator output for antenna drivers
RFO1 10 Analog output
Antenna driver output
RFO2 11 Analog output
Antenna driver output
VSN_RF 12 Supply
Ground of antenna drivers
TRIM1_3 13 Analog input
Input to trim antenna resonant circuit
AS3910
9
2526272829303132
SEN
SCLK
SDATAI
SDATAO
MCU_CLK
INTR
VSN_A
AD_IN
16151413121110
VSP_RF
RFO1
RFO2
VSN_RF
TRIM1_3
TRIM2_3
TRIM1_2
TRIM2_2
24
23
22
21
20
19
18
17
AGD
RFI2
RFI1
VSS
TRIM2_0
TRIM1_0
TRIM2_1
TRIM1_1
1
2
3
4
5
6
7
8
TIO
EN
TEST
XTO
XTI
VSN_D
VSP_A
VDD
