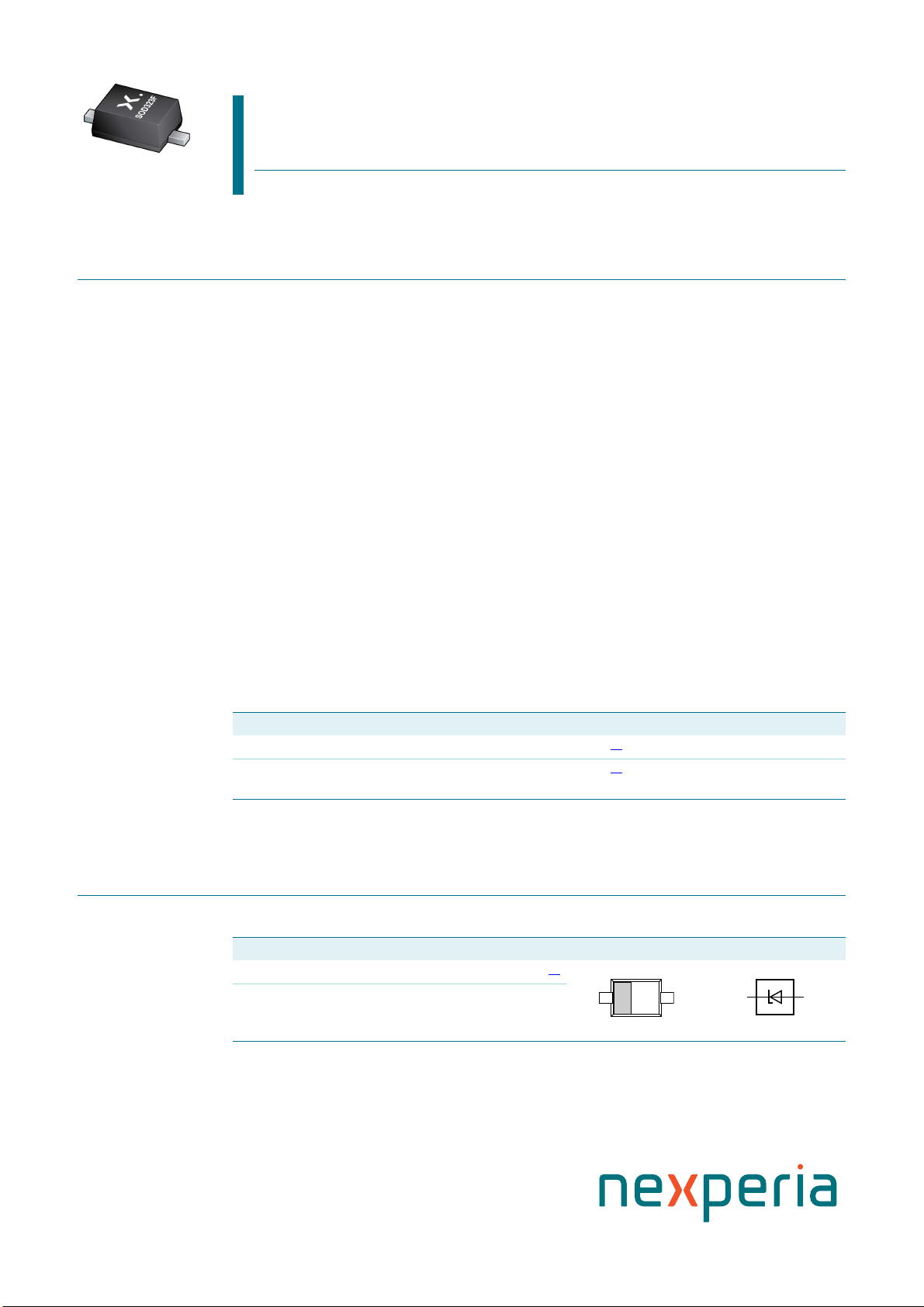

1. Product profile

1.1 General description

General-purpose Zener diodes in a SOD323F (SC-90) very small and flat lead

Surface-Mounted Device (SMD) plastic package.

1.2 Features and benefits

1.3 Applications

 General regulation functions

1.4 Quick reference data

[1] Pulse test: t

 300 s; 0.02.

[2] t

=100s; square wave; T

=25C prior to surge

2. Pinning information

[1] The marking bar indicates the cathode.

BZX84J series

Single Zener diodes

Rev. 2 — 1 August 2011 Product data sheet

 Non-repetitive peak reverse power

dissipation:  40 W

 Wide working voltage range: nominal

2.4 V to 75 V (E24 range)

 Total power dissipation:  550 mW  Two tolerance series: 2%and5%

 AEC-Q101 qualified  Low differential resistance

 Small plastic package suitable for

surface-mounted design

Table 1. Quick reference data

Symbol Parameter Conditions Min Typ Max Unit

forward voltage I

=100mA

[1]

--1.1V

ZSM

non-repetitive peak reverse

power dissipation

[2]

--40W

Table 2. Pinning

Pin Description Simplified outline Symbol

1 cathode

[1]

2 anode

006aaa152

1
2
3
4
5
•••
14
