PWM
nFAULT
8.0 to 52 V
Controller
DRV8704
Dual
H-Bridge
Gate Driver
SPI
SLEEPn
Gate Drive
Sense
N-Channel MOSFETs
BDC
BDC
BDC
BDC
Product
Folder
Sample &
Buy
Technical
Documents
Tools &
Software
Support &
Community
An IMPORTANT NOTICE at the end of this data sheet addresses availability, warranty, changes, use in safety-critical applications,
intellectual property matters and other important disclaimers. PRODUCTION DATA.
English Data Sheet: SLVSD29
DRV8704
ZHCSEB6 –OCTOBER 2015
DRV8704 52V 双双通通道道 H 桥桥 PWM 栅栅极极驱驱动动器器
1
1 特特性性
1
• 脉宽调制 (PWM) 电机驱动器
– 驱动外部 N 沟道金属氧化物半导体场效应晶体
管 (MOSFET)
– 双路直流电机的 PWM 控制接口
– 支持 100% 脉宽调制 (PWM) 占空比
• 运行电源电压范围：8V 至 52V
• 可调节栅极驱动（4 级）
– 50mA 至 200mA 拉电流
– 100mA 至 400mA 灌电流
• 集成 PWM 电流调节功能
• 灵活的衰减模式
– 自动混合衰减模式
– 慢速衰减
– 快速衰减
– 混合衰减（百分比可调，快速）
• 高度可配置的串行外设接口 (SPI)
• 以数字方式调节电流的转矩数模转换器 (DAC)
• 低电流休眠模式 (65μA)
• 5V、10mA 低压降 (LDO) 稳压器
• 耐热增强型表面贴装封装
– 38 引脚散热薄型小外形尺寸 (HTSSOP)
(PowerPAD) 封装
空白
• 保护特性
– VM 欠压闭锁 (UVLO)
– 栅极驱动器故障 (PDF)
– 过流保护 (OCP)
– 热关断 (TSD)
– 故障条件指示引脚 (nFAULT)
– 通过 SPI 进行故障诊断
2 应应用用
• 自动取款机和验钞机
• 办公自动化设备
• 工厂自动化和机器人
• 纺织机器
3 说说明明
DRV8704 是一款适用于工业设备应用的双路刷式电机
控制器。该器件可控制配置为双 H 桥的外部 N 沟道
MOSFET。
该器件使用自适应消隐时间和各种电流衰减模式（包括
自动混合衰减模式）对电机电流进行精确控制。
通过一个简单的 PWM 接口即可轻松与控制器电路相
连。SPI 串行接口用于对器件的工作模式进行编程。输
出电流（转矩）、栅极驱动器设置以及衰减模式均可通
过 SPI 串行接口进行编程。
该器件的内部关断功能可提供过流保护、短路保护、栅
极驱动器故障排除、欠压锁定 (UVLO) 以及过热保护。
FAULTn 引脚用于指示故障情况，故障情况通过各自
的 SPI 专用位进行报告。
DRV8704 采用 PowerPAD™带有散热焊盘的 38 引脚
HTSSOP 封装（环保型：符合 RoHS 标准且不含锑/
溴）。
器器件件信信息息
(1)
部部件件号号 封封装装 封封装装尺尺寸寸（（标标称称值值））
DRV8704 HTSSOP (38) 9.70mm x 4.40mm
(1) 要了解所有可用封装，请见数据表末尾的可订购产品附录。

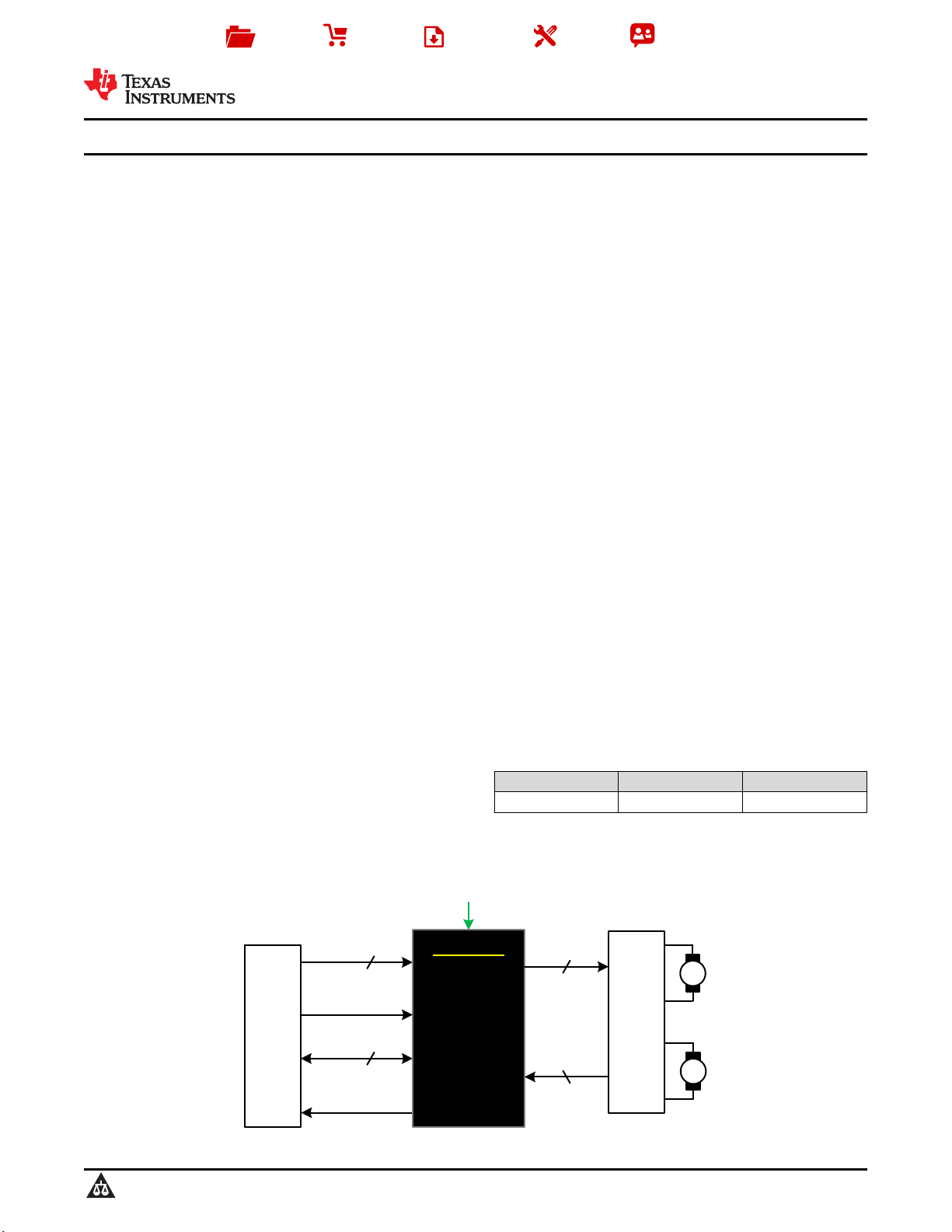

简简化化电电路路原原理理图图
