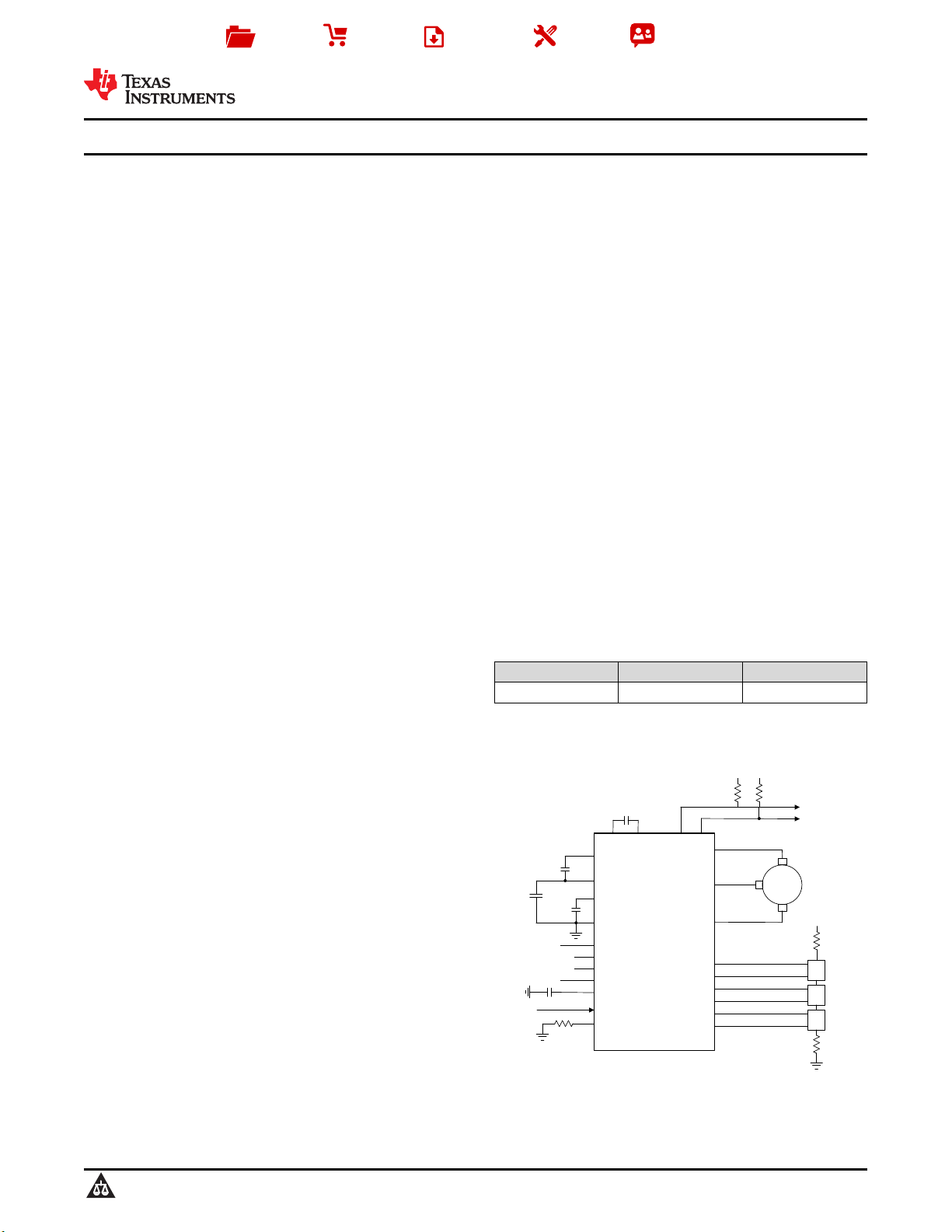

M
U
V
W
U_HP
U_HN
V_HP
V_HN
W_HN
W_HP
U_HALL
V_HALL
W_HALL
VINT/VCC
VM
CPP CPN
VCP
VINT
GND
CS
FR
RETRY
PWM
FG RD
VCC VCC
GND/VINT
C
VM
C
VINT
C
VCP
C
SW
R
FG
R
RD
R
HALL
R
CS
CMTMOD
GND/VINT/FLOATING
DAA
GND/VINT/FLOATING
BRKMOD
GND/VINT
C
RETRY
Product
Folder
Sample &
Buy
Technical
Documents
Tools &
Software
Support &
Community
An IMPORTANT NOTICE at the end of this data sheet addresses availability, warranty, changes, use in safety-critical applications,
intellectual property matters and other important disclaimers. PRODUCTION DATA.
English Data Sheet: SLVSCU7
DRV10970
ZHCSES6A FEBRUARY 2016REVISED MARCH 2016
DRV10970 三相相无无刷刷直直流流电电机机驱驱动动器
1
1 特性
1
宽电源电压范围:5V 18V
集成场效应晶体管 (FET)1A 均方根 (RMS)
1.5A 峰值输出相位/绕组电流
总驱动器 H + L R
DSON
400mΩ
内置 180° 正弦波形和梯形换向
休眠模式下的功耗超低
(35µA)
自适应驱动角度调整
三霍尔传感器或单霍尔传感器两个选项,最大程度
地降低系统成本
电机旋转方向控制
可配置为以 30° 放置霍尔传感器
可调节的重试时间(电机锁定后)
可通过编程设定的电流限制功能
转速计 在开漏 FG 引脚上提供电机转速信息
在开漏 RD 引脚上提供电机锁定报告
保护 特性
电源 (VM) 欠压锁定
逐周期电流限制
过流保护 (OCP)
热关断
电机锁定检测和报告
2 应用
冷却风扇
小型家用电器
通用无刷直流 (BLDC) 电机驱动器
3 说明
DRV10970 是一款集成式三相 BLDC 电机驱动器,适
用于家用电器、冷却风扇以及其他通用电机控制
用。该器件内置智能特性,并且拥有小巧外形和简单的
引脚分布结构,不仅降低了设计复杂度、节省了电路板
空间,而且还降低了系统成本。集成的保护功能提高了
系统的稳健性和可靠性。
DRV10970 的输出级包含三个 R
DSON
400 mΩ (H +
L) 的半桥。每个半桥都能够驱动高达 1A RMS 1.5A
峰值的输出电流。当器件进入休眠模式时,电流消耗典
型值为 35µA
该器件内置有高级的 180° 正弦波形换向算法,可实现
高效率、低转矩纹波和出色的声学性能。自适应驱动角
度调整功能可确保器件在任何电机参数和负载条件下获
得最优效率。
DRV10970 针对基于差分或单端霍尔传感器的应用而
设计。差分霍尔信号输入由集成的比较器检测。该器件
支持基于三个霍尔传感器和单个霍尔传感器的 应用;
单霍尔传感器模式通过减少两个霍尔传感器来降低系统
成本。
器件件信
(1)
器件件型 封装 封装装尺寸((标称值值)
DRV10970 TSSOP (24) 7.80mm × 6.40mm
(1) 要了解所有可用封装,请见数据表末尾的可订购产品附录。
应用用电
