DRV8308
ZHCSC39A –FEBRUARY 2014–REVISED OCTOBER 2014
DRV8308 无无刷刷直直流流电电机机控控制制器器
1
1 特特性性
1
• 三相无刷直流电机控制器
– 具有可编程增益和滤波器的数字闭环速度控制
• 通过配置 10 至 130mA 的栅极驱动器来驱动 6 个
N 沟道 MOSFET
• 通过霍尔传感器实现换向
– 时序可提前/延迟
– 120° 或 180° 正弦电流控制
– 通过单输入控制电机转速
• 工作电源电压范围：8.5V 至 32V
• 灵活的配置方法
– 读取内部非易失性存储器
– 读取外部 EEPROM
– 写入串行外设接口 (SPI)
• 可配置的电机限流器
• 针对霍尔传感器的 5V 稳压器
• 低功耗待机模式
• 锁定转子检测和重新启动
• 集成过流、过压和过热保护
2 应应用用
• 工业泵、风扇和阀门
• 白色家电
• 电动工具和草坪设备
• 打印机
3 说说明明
DRV8308 采用高级功能和一个简单的输入接口来 控制
传感器式无刷直流电机作为前置驱动器，它可在 10mA
至 130mA 范围内配置电流以驱动 6 个外部 N 沟道
MOSFET 的栅极，从而实现优异的开关特性。
3 个电机相位根据霍尔传感器输入进行换向。当电机达
到稳定速度后，DRV8308 控制器可仅使用 1 个霍尔传
感器将传感器失配导致的抖动降至最少。霍尔信号驱动
时序可提前或延迟 0.1% 以优化电源效率。可选 180°
换向模式可驱动通过电机的正弦电流，并最大限度减少
可闻噪声和转矩波纹。电机峰值电流可通过调整感测电
阻进行控制。
DRV8308 控制器实现了闭环速度控制，能够使电机在
较宽的负载转矩范围内以精准的转速运转。此系统会将
FG 走线或霍尔传感器生成的电机速度与 CLKIN 引脚
的基准频率相匹配。DRV8308 控制器也可利用占空比
命令（通过时钟或寄存器设置实现）来驱动电机开环。
DRV8308 具备多重保护 特性， 增强了系统的稳健
性，例如可处理并报告过流、过压、欠压、过温和转子
锁定等故障。
器器件件信信息息(1)
器器件件型型号号 封封装装 封封装装尺尺寸寸（（标标称称值值））
DRV8308 VQFN (40) 6.00mm x 6.00mm
(1) 如需了解所有可用封装，请见数据表末尾的可订购产品附录。

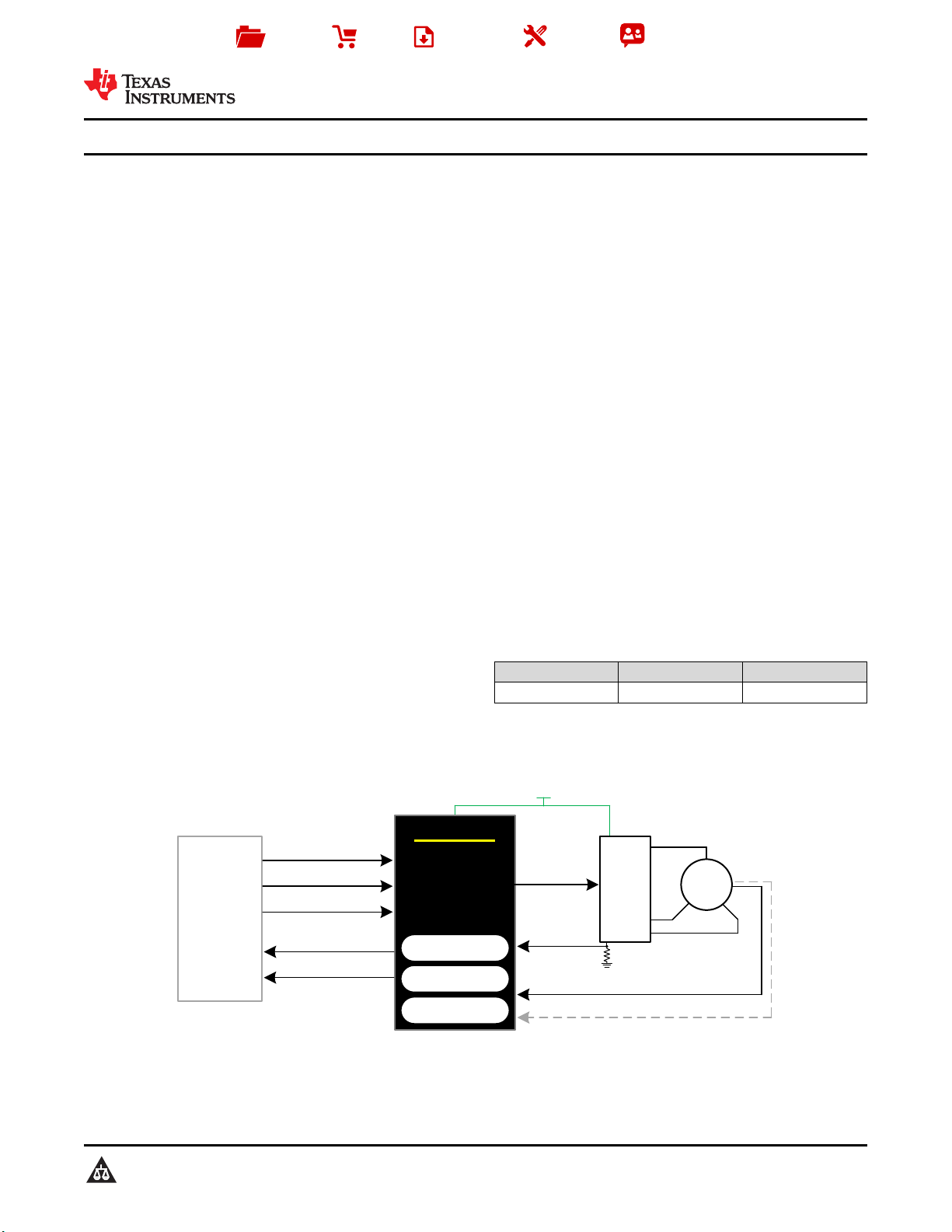

4 简简化化电电路路原原理理图图
