PHASE
Current Lvl
Decay Mode
8.2 V to 45 V
Controller
M
+ ±
+ ±
DRV8802
Current
Control
Stepper Motor
Driver
1.6 A
1.6 A
ENBL
nFAULT
Product
Folder
Sample &
Buy
Technical
Documents
Tools &
Software
Support &
Community
An IMPORTANT NOTICE at the end of this data sheet addresses availability, warranty, changes, use in safety-critical applications,
intellectual property matters and other important disclaimers. PRODUCTION DATA.
English Data Sheet: SLVSAM9
DRV8802
ZHCS356D –APRIL 2011–REVISED DECEMBER 2015
DRV8802 直直流流电电机机驱驱动动器器 IC
1
1 特特性性
1
• 8.2V 至 45V 宽工作电源电压范围
• 具有电流控制功能的双 H 桥电机驱动器
– 驱动两个直流电机
– 制动模式
– 四级绕组电流控制
• 最大驱动电流为 1.6A（24V 且 T
A
为 25°C）
• 符合行业标准的并行数字控制接口
• 低电流休眠模式
• 内置 3.3V 基准输出
• 小型封装尺寸
• 保护 特性
– 过流保护 (OCP)
– 热关断 (TSD)
– VM 欠压锁定 (UVLO)
– 故障条件指示引脚 (nFAULT)
• 耐热增强型表面贴装封装
2 应应用用范范围围
• 打印机
• 扫描仪
• 办公自动化设备
• 游戏机
• 工厂自动化
• 机器人
3 说说明明
DRV8802 可为打印机、扫描仪以及其他自动化设备应
用提供 集成电机驱动器解决方案。。此器件具有两个
H 桥驱动器，用来驱动直流电机。每个输出驱动模块
由N 沟道功率 MOSFET组成的H 桥构成，用以驱动电
机绕组。在24V工作电压、25°C工作温度并有适当散
热的工作条件下，DRV8802 的每个 H 桥可驱动高达
1.6A 的峰值电流或 1.1A 的 RMS 输出电流。
一个简单的并行数字控制接口与行业标准器件兼容。可
对衰减模式进行设定，以便在被禁用时实现电机制动或
缓动。
提供针对过流保护、短路保护、欠压闭锁以及过热保护
的内部关断功能。
DRV8802 采用带有 PowerPAD™的 16 引脚超薄型四
方扁平无引线 (WQFN) 封装（环保型：符合 RoHS 标
准且不含锑/溴）。
器器件件信信息息
(1)
器器件件型型号号 封封装装 封封装装尺尺寸寸（（标标称称值值））
DRV8802 HTSSOP (28) 9.70mm x 4.40mm
(1) 要了解所有可用封装，请见数据表末尾的可订购产品附录。

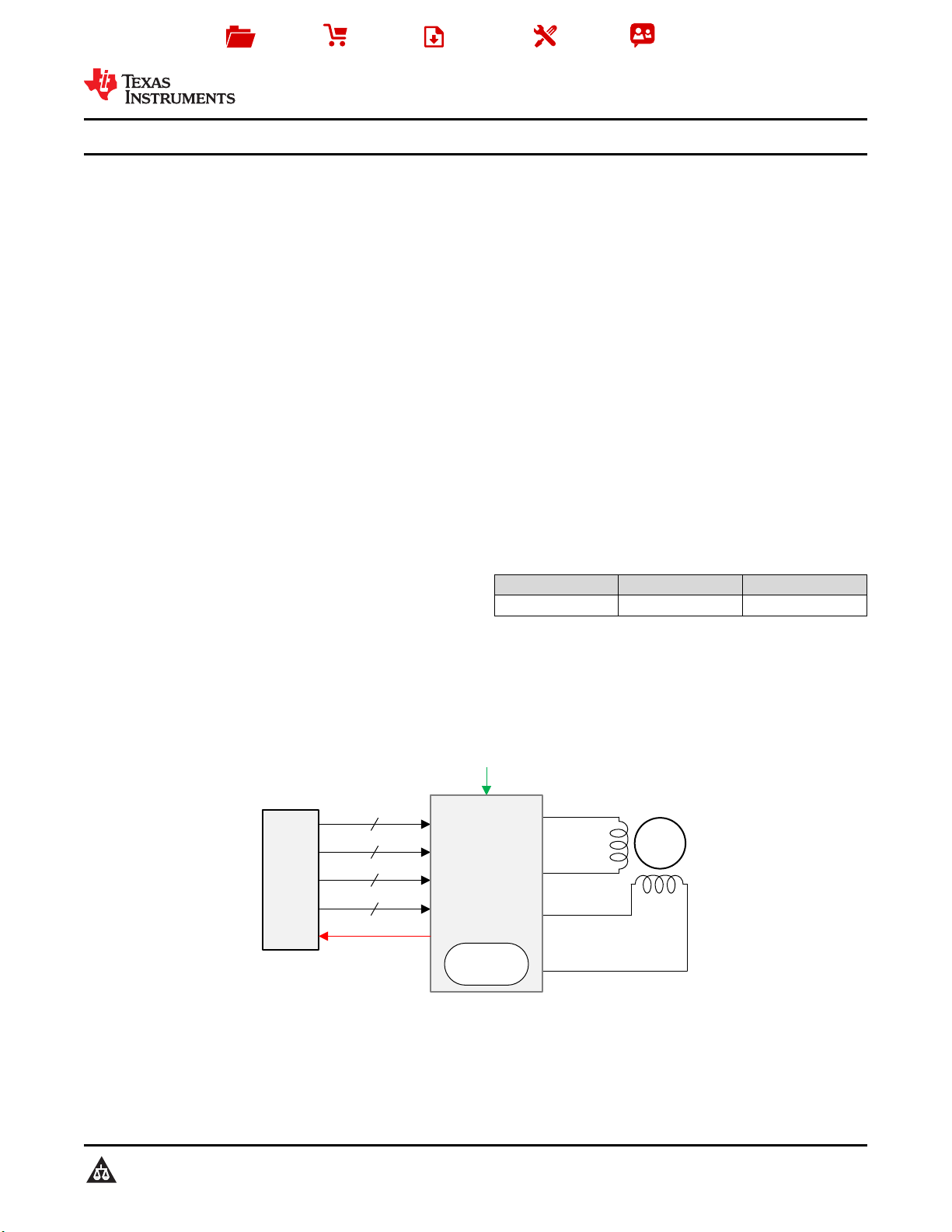

简简化化电电路路原原理理图图
