PWM
nSLEEP
nFAULT
2.7 to 10.8 V
Controller
M
+ t
+ t
DRV8833
Stepper or
Brushed DC
Motor Driver
1.5 A
1.5 A
Product
Folder
Sample &
Buy
Technical
Documents
Tools &
Software
Support &
Community
Reference
Design
An IMPORTANT NOTICE at the end of this data sheet addresses availability, warranty, changes, use in safety-critical applications,
intellectual property matters and other important disclaimers. PRODUCTION DATA.
English Data Sheet: SLVSAR1
DRV8833
ZHCS016E –JANUARY 2011–REVISED JULY 2015
DRV8833 双双路路 H 桥桥电电机机驱驱动动器器
1
1 特特性性
1
• 双路 H 桥电流控制电机驱动器
– 可以驱动两部直流电机或一部步进电机
– 低金属氧化物半导体场效应晶体管 (MOSFET)
导通电阻：高侧 (HS) + 低侧 (LS) 360mΩ
• 输出电流（V
M
= 5V，25°C 时）
– 采用 PWP/RTY 封装：每条 H 桥的 RMS 电流
为 1.5A，峰值电流为 2A
– 采用 PW 封装：每条 H 桥的 RMS 电流为
500mA，峰值电流为 2A
• 可以将输出并联，以实现
– 3A RMS 电流、4A 峰值电流（PWP 和 RTY 封
装）
– 1A RMS 电流、4A 峰值电流（PW 封装）
• 宽电源电压范围：
2.7V 至 10.8V
• PWM 绕组电流调节/电流限制
• 耐热增强型表面贴装封装
2 应应用用
• 电池供电式玩具
• 服务点 (POS) 打印机
• 视频安保摄像机
• 办公自动化设备
• 游戏机
• 机器人
3 说说明明
DRV8833器件为玩具、打印机及其他机电一体化应用
提供了一款双桥电机驱动器 解决方案。
该器件具有两个 H 桥驱动器，能够驱动两部直流刷式
电机、一部双极步进电机、多个螺线管或其他感性负
载。
每个 H 桥的输出驱动器模块由配置为 H 桥的 N 沟道功
率 MOSFET 组成，用于驱动电机绕组。每个 H 桥均
具备调节或限制绕组电流的电路。
该器件利用故障输出引脚实现内部关断功能，提供过流
保护、短路保护、欠压锁定和过热保护。另外，还提供
了一种低功耗休眠模式。
DRV8833 采用带有 PowerPAD™16 引脚超薄型四方
扁平无引线 (WQFN) 封装（环保型：符合 RoHS 标准
且不含锑/溴）。
器器件件信信息息
(1)
器器件件型型号号 封封装装 封封装装尺尺寸寸（（标标称称值值））
DRV8833
TSSOP (16) 5.00mm x 4.40mm
HTSSOP (16) 5.00mm x 4.40mm
WQFN (16) 4.00mm x 4.00mm
(1) 要了解所有可用封装，请见数据表末尾的可订购产品附录。

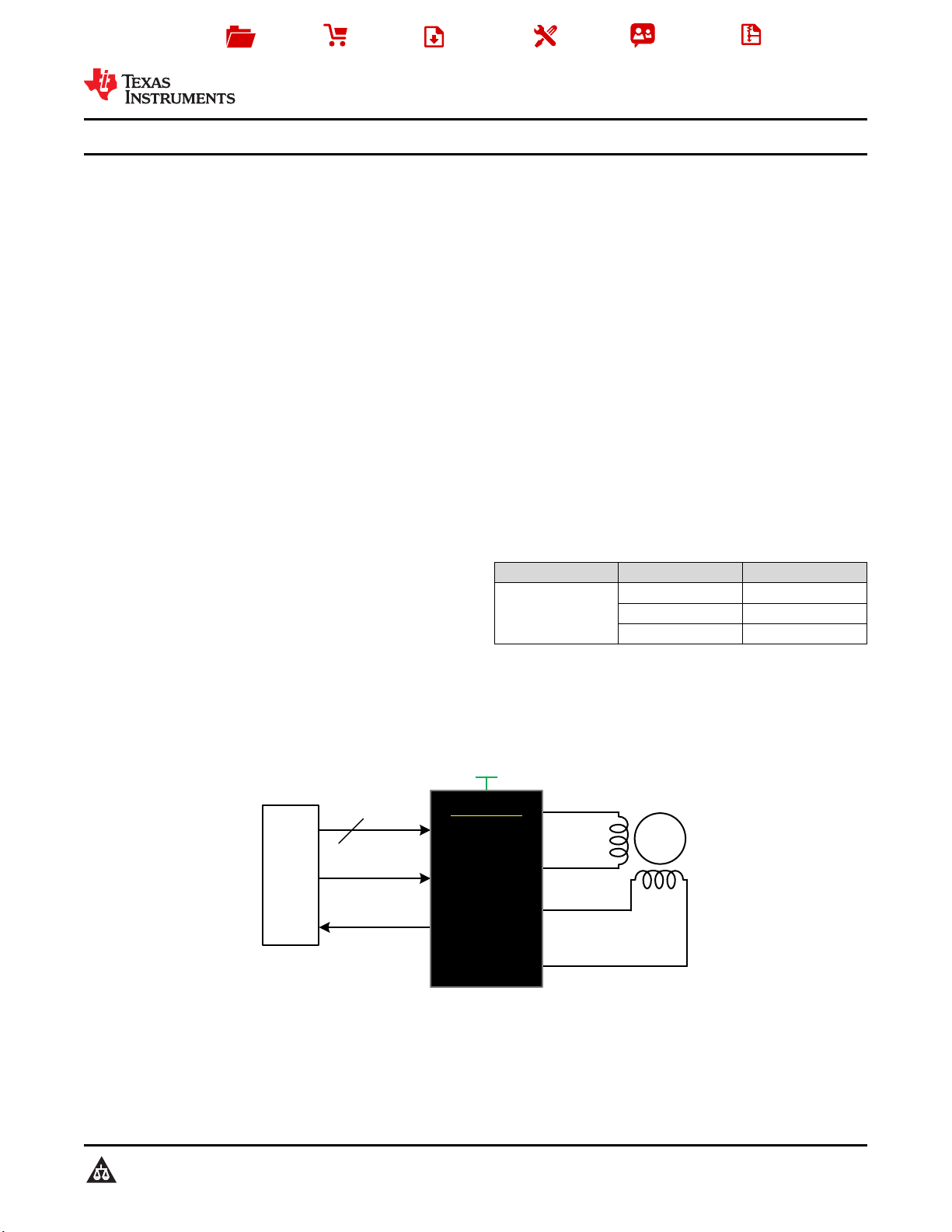

简简化化电电路路原原理理图图
