OMRON INDUSTRIAL AUTOMATION G2R-2-S-DC24(S) 通用继电器, G2RS系列, 功率, 无锁定, DPDT, 24 VDC, 5 A
Pictures:
3D模型
符号图
焊盘图
引脚图
产品图
页面导航:
封装尺寸在P6
导航目录
G2R-2-S-DC24(S)数据手册
Page:
of 9 Go
若手册格式错乱，请下载阅览PDF原文件

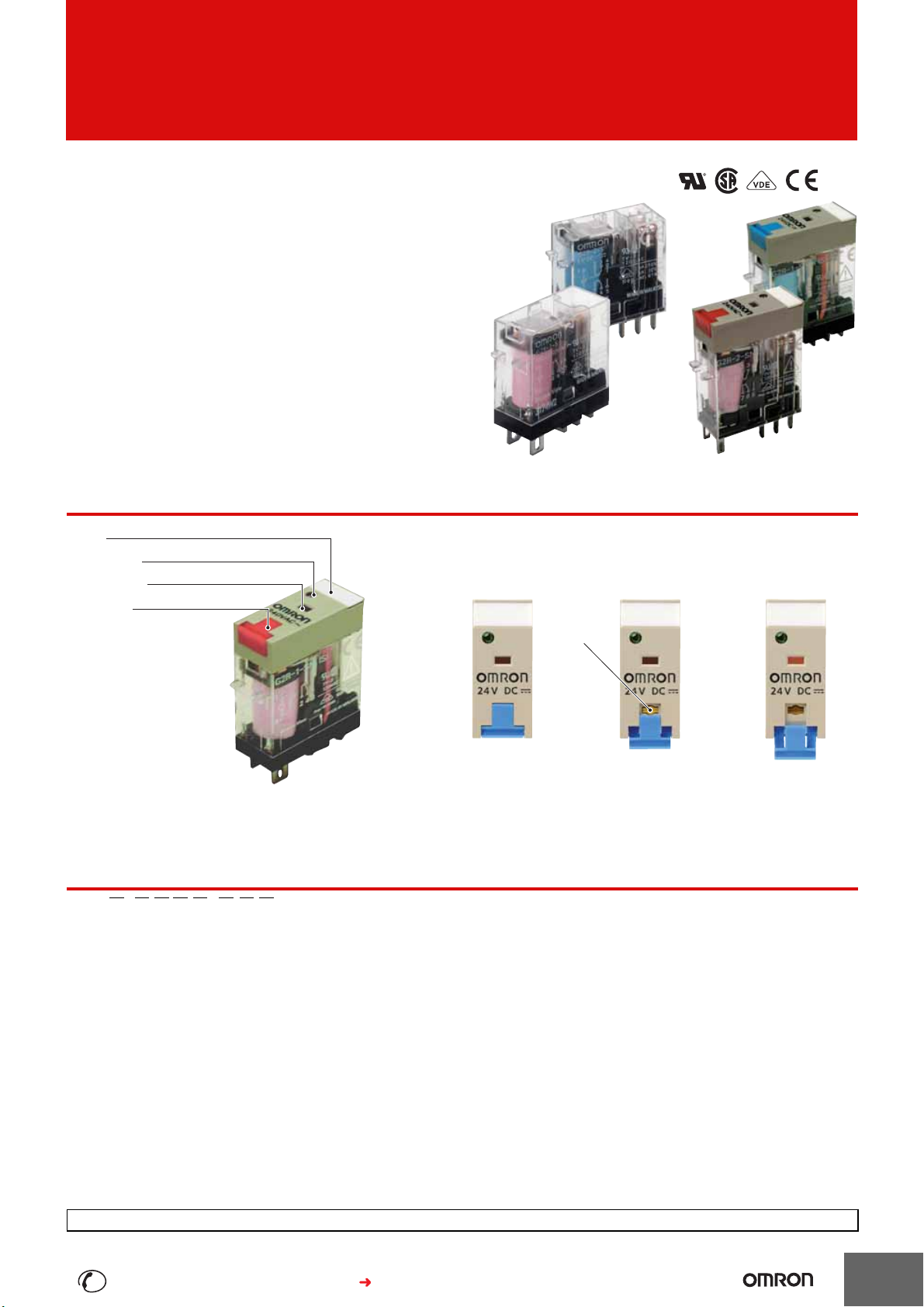

CSM_G2R-_-S_DS_C_3_5
1
400-820-4535 www.fa.omron.com.cn
䆶⬉䆱 ᳔ᮄֵᙃ
ܡ䌍
⬉䆱
微型功率继电器插座端子型
G2R-@-S
G2R继电器新增了回路检查用带闭锁
摆杆型
• 不含镉、铅等有害物质，环保型产品。
•1极10A、 2极5A的通用功率继电器。
• 线圈－接点之间的耐电压为5,000V，耐浪涌电压为10,000V
的安全设计。
• 通过区分AC/DC线圈胶带颜色，使AC/DC规格更易于识别。
• 新增了便于检查回路的带闭锁摆杆G2R(S)型。
LR
特点
型号标准
G2R□-□□□□-□□□
12345678
1继电器的功能
无显示：标准型
2接点极数
1：1极
2：2极
3接点结构
无显示：c接点
4接点接触构造
无显示：单接点
5保护结构
无显示：闭锁型
6端子台形状
S：插座端子
7形状/安装/结构/特殊功能
无显示：标准型
N ：动作指示灯内置型 （AC线圈：红色、 DC线圈：绿色）
Ｄ ：二极管内置型
ND ：动作指示灯二极管内置型
8闭锁摆杆
无显示：标准型
I ：带闭锁摆杆
ℷᐌ
Ǐ䯁䫕ᨚᴚⱘ⫼䗨ǐ
㒻⬉఼/ᯊᑣಲ䏃ⱘࡼǃẔᶹㄝ
䯁䫕ᨚᴚⱘ᪡ᮍ⊩
ᓣ2
˄䫕ᅮ˅
ᓣ1
˄ⶀᯊ˅
LEDᣛ⼎♃
䫁⠠
ᴎẄᣛ⼎♃
䯁䫕ᨚᴚ
ǂDC˖ 㪱㡆
ǂAC˖ 㑶㡆
咘㡆ᣝ䪂
ᇚᨚᴚ⒥ࡼࠄ1↉ˈ
⫼㒱㓬Ꮉᣝϟ咘
㡆ᣝ䪂Փ⚍ࡼ
ᔧᨚᴚ⒥ࡼࠄ2↉
ᯊ⚍ࡼԡ㕂
㹿䫕ᅮ
关于PCB端子型、快速接插件型的G2R，请参见 “电子机构零件综合产品样本”。
有关标准认证机型的最新信息， 请参见本公司网站
（www.fa.omron.com.cn）的 “标准认证/适用”。
