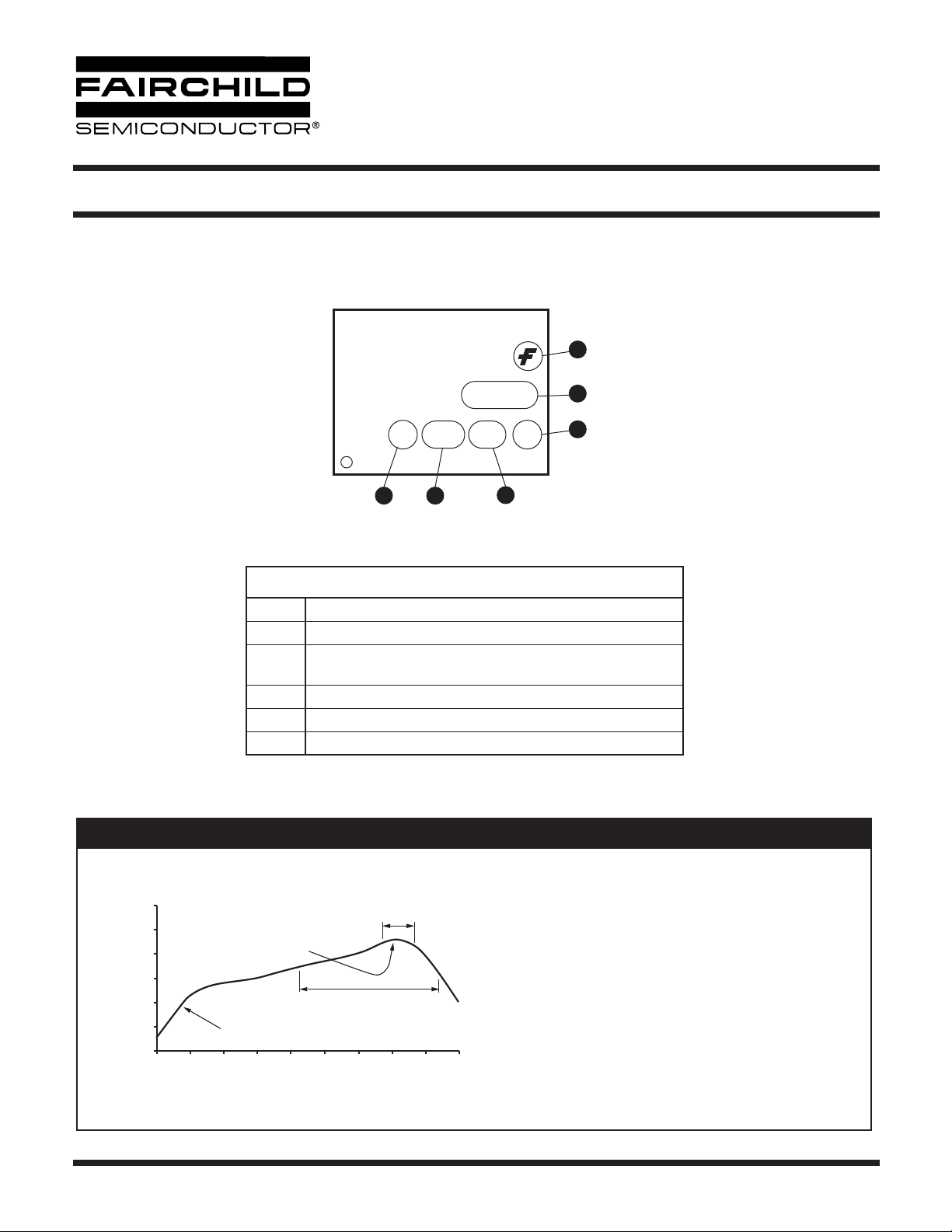

MARKING INFORMATION
Reflow Profile (Black Package, No Suffix)
H11G1
V XX YY K
1
2
6
43
5
Definitions
1 Fairchild logo
2 Device number
3
VDE mark (Note: Only appears on parts ordered with VDE
option – See order entry table)
4 Two digit year code, e.g., ‘03’
5 Two digit work week ranging from ‘01’ to ‘53’
6 Assembly package code
• Peak reflow temperature: 225° C (package surface temperature)
• Time of temperature higher than 183° C for 60–150 seconds
• One time soldering reflow is recommended
215°C, 10–30 s
225 C peak
Time (Minute)
0
300
250
200
150
100
50
0
0.5 1 1.5 2 2.5 3 3.5 4 4.5
Temperature (°C)
Time above 183° C, 60–150 sec
Ramp up = 3
C/sec
