AA4003
Document number: DS36881 Rev. 2 - 2
1 of 17
www.diodes.com
February 2014
© Diodes Incorporated
AA4003
A Product Line of
Diodes Incorporated
2W STEREO AUDIO POWER AMPLIFIER WITH SHUTDOWN
Description
The AA4003 is a Class AB stereo Audio Power Amplifier which can
deliver 2.0W into 4Ω speakers with limitation of THD+N less than 1%.
The chip is designed specially for Portable DVD player, Portable
Media Player, LCD monitor and Digital Photo Frame applications.
AA4003 is available in packages of SOIC-16 and TSSOP-20(EDP).
Features
Output Power
BTL: 2.0W/CH (4Ω, THD+N≤1%)
SE: 160mW/CH (16Ω, THD+N≤1%)
Supply Voltage Range: 2.7V to 5.5V
External Feedback Loop for Flexible Gain Set-up
Low Power Consumption at Shutdown Mode 0.7µA Typical
SE, BTL Mode Switchable
Optimized Click/POP Noise Suppression
Thermal Shutdown Protection
Applications
Portable DVD Player
Portable Media Player
LCD Monitor
Digital Photo Frame

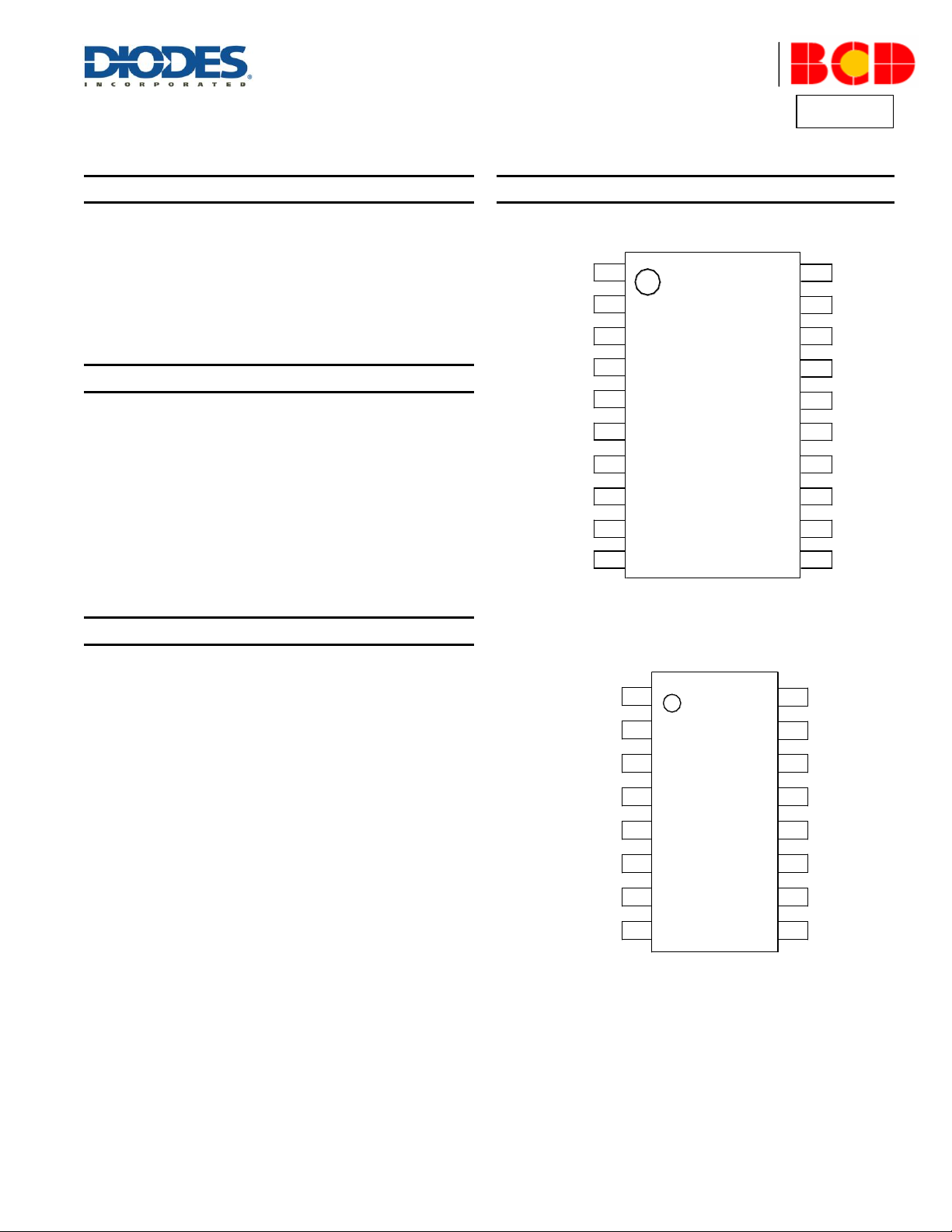

Pin Assignments
(Top View)
TSSOP-20(EDP) (G Package)
(Top View)
SOIC-16 (M Package)
1
2
3
4
5
6
7
8
16
15
14
13
12
11
10
9
SHUTDOWN
GND
OUTL+
VDD
OUTL-
LIN-
GND
LIN+
HP-SENSE
GND
OUTR+
VDD
OUTR-
RIN-
BYPASS
RIN+
