KBPC3500FP|WP ... KBPC3516FP|WP
KBPC3500FP|WP ... KBPC3516FP|WP
Single Phase Bridge Rectifier
Einphasen-Brückengleichrichter
I
FAV
= 35 A
V
F
< 1.1 V
T
jmax
= 150°C
V
RRM
= 50...1600 V
I
FSM1
= 375/400 A
t
rr
~ 1500 ns
Version 2017-03-16
KBPCxxxxFP
KBPCxxxxWP

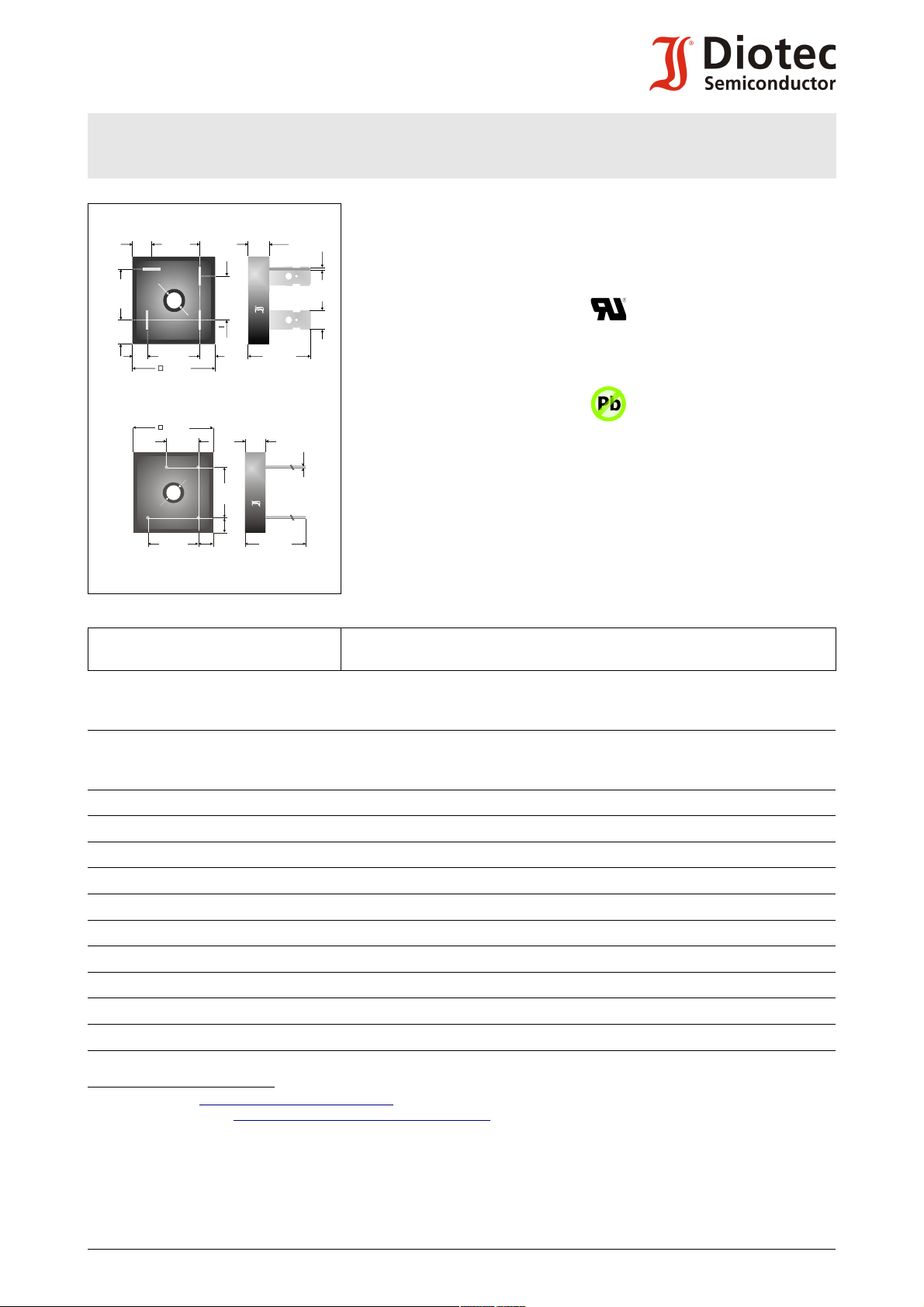

Dimensions - Maße [mm]
Typical Application
50/60 Hz Mains Rectification,
Power Supplies
Commercial grade
1
)
Typische Anwendung
50/60 Hz Netzgleichrichtung,
Stromversorgungen
Standardausführung
1
)
Features
UL recognized, File E175067
V
RRM
up to 1600 V
FP = Fast-on terminals
2,3
)
WP = Wire terminals
3
)
Isolated aluminium baseplate
Compliant to RoHS, REACH,
Conflict Minerals
1
)
Besonderheit
UL-anerkannt, Liste E175067
V
RRM
bis zu 1600 V
FP = Fast-on Anschlüsse
2,3
)
WP = Drahtanschlüsse
3
)
Isolierter Alu-Boden
Konform zu RoHS, REACH,
Konfliktmineralien
1
)
Mechanical Data
1
) Mechanische Daten
1
)
Packed in cardboard trays
FP : 240
WP: 160
Verpackt in Einlagekartons
Weight approx. 17 g Gewicht ca.
Casting compound UL 94V-0 Vergussmasse
Solder & assembly conditions 260°C/10s Löt- und Einbaubedingungen
MSL N/A
Further available:
Ebenso erhältlich:
KBPC25 00...10 I (Single Inline)
KBPC10/15/25 00...16 FP|WP, KBPC50 00...12 FP
Maximum ratings
4
) Grenzwerte
4
)
Type
Typ
Max. alternating input voltage
Max. Eingangswechselspannung
V
VRMS
[V]
5
)
Repetitive peak reverse voltage
Periodische Spitzensperrspannung
V
RRM
[V]
6
)
KBPC3500FP KBPC3500WP 35 50
KBPC3501FP KBPC3501WP 70 100
KBPC3502FP KBPC3502WP 140 200
KBPC3504FP KBPC3504WP 280 400
KBPC3506FP KBPC3506WP 420 600
KBPC3508FP KBPC3508WP 560 800
KBPC3510FP KBPC3510WP 700 1000
KBPC3512FP KBPC3512WP 800 1200
KBPC3514FP KBPC3514WP 900 1400
KBPC3516FP KBPC3516WP 1000 1600
1 Please note the detailed information on our website or at the beginning of the data book
Bitte beachten Sie die detaillierten Hinweise auf unserer Internetseite bzw. am Anfang des Datenbuches
2 For 6.3mm (1/4“) Fast-on connectors; alternatively, solder assembly possible
Für 6.3mm Fast-on Steckverbinder; alternativ Lötmontage möglich
3 Solderable per MIL-STD-202, Method 208, terminal temperature not exceeding 260°C
Lötbar gemäß MIL-STD-202, Methode 208, Temperatur der Anschlussdrähte nicht höher als 260°C
4 T
A
= 25°C unless otherwise specified – T
A
= 25°C wenn nicht anders angegeben
5 Eventual superimposed voltage peaks must not exceed V
RRM
– Evtl. überlagerte Spannungsspitzen dürfen V
RRM
nicht überschreiten
6 Valid per diode – Gültig pro Diode
1 http://www.diotec.com/ © Diotec Semiconductor AG
14.3
±0.5
28.6
±0.5
21.6
±1
0.8
6.3
Ø 5.2
±0.2
18.1
±0.5
7.9 16.6
±0.5
16.6
±0.5
6.7
+
7.3
+
Type
= =
~
+0.7
- 0.1
~
~
28.6
±0.5
min. 30
Ø 1.2
Ø 5.2
±0.2
18
±0.5
11.6
±0.5
+
7.3
+
18
±0.5
Type
5.3
±0.9
5.3
±0.9
~
-
+0.7
- 0.1
~
~
Pb
E
L
V
W
E
E
E
R
o
H
S
