LM27762
VIN
C1-
C1+
PGOOD
EN+
EN-
CP
OUT+
FB+
GND
FB-
OUT-
C
1
R
PU
C
CP
C
OUT+
C
OUT-
R
1
R
2
R
3
R
4
C
VIN
2.7 V to 5.5 V
1.5 V to 5 V
-1.5 V to -5 V
Copyright © 2016, Texas Instruments Incorporated
Product
Folder
Order
Now
Technical
Documents
Tools &
Software
Support &
Community
An IMPORTANT NOTICE at the end of this data sheet addresses availability, warranty, changes, use in safety-critical applications,
intellectual property matters and other important disclaimers. PRODUCTION DATA.
English Data Sheet: SNVSAF7
LM27762
ZHCSFJ0B –AUGUST 2016–REVISED FEBRUARY 2017
LM27762 集集成成低低噪噪声声正正负负输输出出的的
电电荷荷泵泵和和 LDO
1
1 特特性性
1
• 可生成低噪声、可调节的 1.5V 至 5V 的正电源电压
和 -5V 至 -1.5V 的负电源电压
• 输入电压范围为 2.7V 至 5.5V
• ±250mA 输出电流
• 反向电荷泵紧接一个负电压低压降稳压器 (LDO)
• 2MHz 固定频率、低噪声运行
• 2.5Ω 逆变器输出阻抗,V
IN
= 5V
• 电流为 100mA 时的负电压 LDO 压降电压为
30mV,V
OUT
= -5V
• 电流为 100mA 时的正电压 LDO 压降电压为
45mV,V
OUT
= 5V
• 390µA 静态电流(典型值)
• 关断时的静态电流降至 0.5µA(典型值)
• 电流限制和热保护
• 电源正常引脚(低电平有效)
• 使用 LM27762 并借助 WEBENCH
®
电源设计器创
建定制设计
2 应应用用
• 高保真 (Hi-Fi) 音频耳机放大器
• 运算放大器电源偏置
• 为数据转换器供电
• 无线通信系统
• 接口电源
• 手持式仪表
3 说说明明
LM27762 提供 ±1.5V 至 ±5V 可调节、超低噪声正负
输出。输入电压范围为 2.7V 至 5.5V,输出电流高达 ±
250mA。LM27762 的工作电流仅为 390µA并且关断电
流的典型值为 0.5µA,因此可为功率放大器、数模转换
器 (DAC) 偏置以及其他大电流、低噪声、负电压应用
提供理想性能。该器件采用小型解决方案尺寸,所需外
部组件很少。
负电压由经过稳压的反相电荷泵生成,该电荷泵紧接一
个低噪声、负电压 LDO。LM27762 器件的反相电荷泵
在 2MHz(典型值)开关频率下运行,可减少输出阻抗
和电压纹波。正电压由低噪声正电压 LDO 的输入生
成。
LM27762 的正负电压输出配有专用使能输入。为满足
特定的系统电源排序需要,这些输出支持独立的正负电
源轨时序。使能输入也可短接在一起并与输入电压相
连。LM27762 具有可选的电源正常功能。
器器件件信信息息
(1)
器器件件型型号号 封封装装 封封装装尺尺寸寸((标标称称值值))
LM27762 WSON (12) 2.00mm x 3.00mm
(1) 如需了解所有可用封装,请参阅数据表末尾的可订购产品附
录。
空白

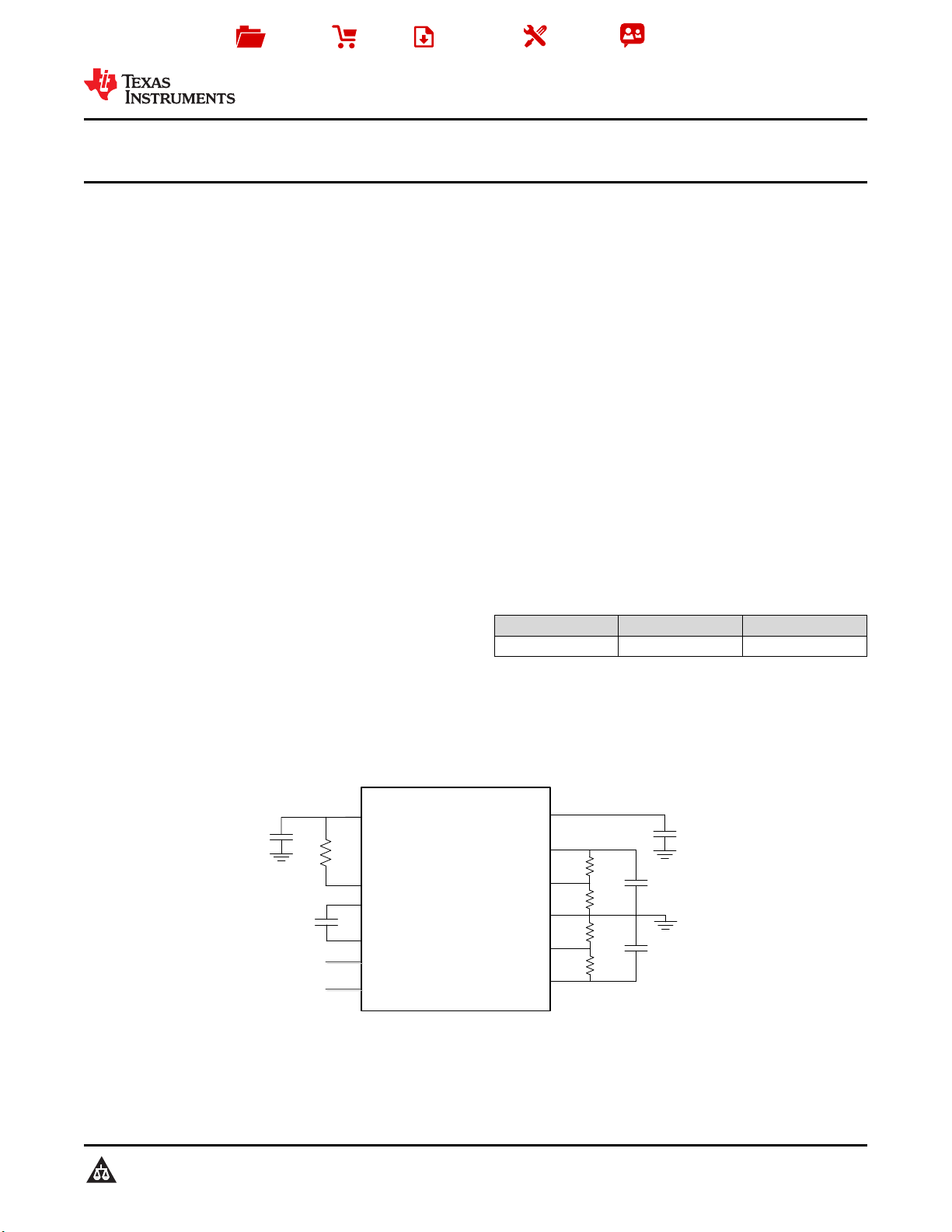

简简化化电电路路原原理理图图
