LM3151/LM3152/LM3153
2009年8月26日
一般说明 特性
应用领域
典型应用

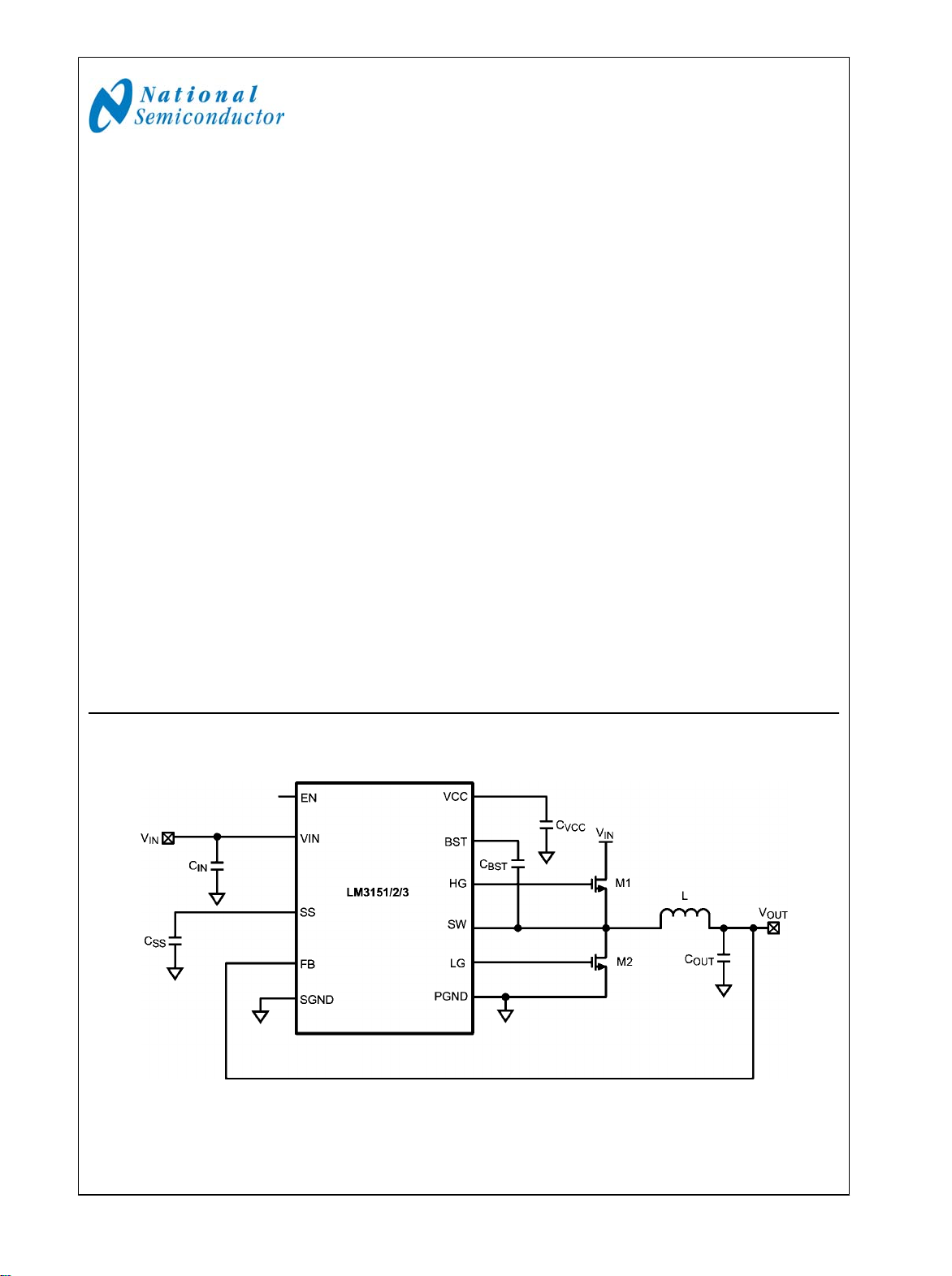

30053201
SIMPLE SWITCHER
®
是美国国家半导体的注册商标
美国国家半导体版权所有© 2009 300532 www.national.com
本文是National Semiconductor英文版的译文，本公司不对翻译中存在的差异或由此产生的错误负责。如需确认任何内容的准确性，请参考本公司提供的英
文版。
高输入电压、同步降压SIMPLE SWITCHER
®
控制器
LM3151/LM3152/LM3153 高输入电压、同步降压SIMPLE SWITCHER
®
控制器
LM3151/2/3 SIMPLE SWITCHER
®
控制器是一款简单易用，且
可在典型应用中提供达12A输出电流的简易降压电源控制器。工
作输入电压范围为6V-42V 的LM3151/2/3可输出固定的 3.3V电
压及 250 kHz、 500 kHz 和 750 kHz开关频率。同步架构提供了
更高效的设计。具有已注册专利的仿纹波模式(ERM)控制技术的
LM3151/2/3控制器采用固定导通时间(COT)结构，可使用低等效
串联电阻(ESR)输出电容器，从而降低了整体设计方案尺寸和输出
电压纹波。固定导通时间(COT)调节结构具有特快的瞬态响应，且
无需外置环路补偿，有助于减少外置元件数和降低设计复杂性。
故障保护特性，比如热关断、欠电压锁定、过电压保护、短路保
护、电流限制以及输出电压预偏压启动使一种可靠且稳定的解决
方案得以实现。
LM3151/2/3 SIMPLE SWITCHER
®
方案使用最少外置元件数和
美国国家半导体的WEBENCH
®
网上设计工具来完成整套易用设
计。WEBENCH
®
为每步设计过程提供设计支持，包括使用新的
MOSFET 选择器进行外置元件计算、电气模拟、热模拟和建模板
等。
■ PowerWise
®
降压控制器
■ 6V至42V宽输入电压范围
■ 固定的输出电压3.3V
■ 固定的开关频率: 250 kHz、 500 kHz 和 750 kHz
■ 无需外置环路补偿
■ 完全WEBENCH
®
适用
■ 最少外置元件数
■ 固定导通时间控制
■ 超快瞬态响应
■ 稳定兼容于低ESR电容器
■ 输出电压预偏压启动
■ 谷值电流限制
■ 可编程软启动
■ 电信
■ 网络设备
■ 路由器
■ 安全监视设备
■ 电源模块
