LM25101
PWM
Controller
VIN
T1
R
GATE
C
BOOT
0.1µF
1.0µF
VDD
VCC
OUT1
OUT2
VDD
HI
LI
VSS
HS
LO
HO
HB
Optional external
fast recovery diode
R
BOOT
R
GATE
D
BOOT
Anti-Parallel Diode
(Optional)
Copyright © 2016, Texas Instruments Incorporated
Product
Folder
Sample &
Buy
Technical
Documents
Tools &
Software
Support &
Community
Reference
Design
An IMPORTANT NOTICE at the end of this data sheet addresses availability, warranty, changes, use in safety-critical applications,
intellectual property matters and other important disclaimers. PRODUCTION DATA.
English Data Sheet: SNOS859
LM25101
ZHCSFK2C –JULY 2012–REVISED SEPTEMBER 2016
LM25101 3A、、2A 和和 1A 80V 半半桥桥栅栅极极驱驱动动器器
1
1 特特性性
1
• 独立的高侧和低侧驱动器逻辑输入
• 自举电源电压高达 100V DC
• 可驱动高侧和低侧 N 沟道金属氧化物半导体场效应
晶体管 (MOSFET)
• 短暂传播时间（典型值为 25ns）
• 可以 8ns 的上升和下降时间驱动 1000pF 负载
• 优异的传播延迟匹配（典型值为 3ns)
• 支持电源轨欠压锁定
• 低功耗
• 与 HIP2100 和 HIP2101 引脚兼容
2 应应用用
• 由电机控制的驱动器
• 半桥和全桥电源转换器
• 同步降压转换器
• 双开关正向电源转换器
• 有源钳位正激转换器
• 48V 服务器电源
• 太阳能 DC-DC 和 DC-AC 转换器
3 说说明明
LM25101 高电压栅极驱动器专为驱动采用同步降压或
半桥配置的高侧和低侧 N 沟道 MOSFET 而设计。版
本 A 提供高达 3A 的栅极驱动，而版本 B 和 C 分别提
供 2A 和 1A 的栅极驱动。输出由 TTL 输入阈值独立
控制。该器件集成了一个高压二极管，用于对高侧栅极
驱动自举电容进行充电。稳健可靠的电平转换器同时拥
有高运行速度和低功耗特性，并且可提供从控制逻辑到
高侧栅极驱动器的干净电平转换。该器件在低侧和高侧
电源轨上提供了欠压锁定功能。
这些器件采用标准 8 引脚 SOIC、8 引脚 SO-
PowerPAD、8 引脚 WSON、10 引脚 WSON 以及 8
引脚 MOSP PowerPAD 封装。
器器件件信信息息
(1)
器器件件型型号号 封封装装 封封装装尺尺寸寸（（标标称称值值））
LM25101
MSOP PowerPAD (8) 3mm x 3mm
WSON (8) 4mm x 4mm
WSON (10) 4mm x 4mm
SO PowerPAD (8) 3.9mm x 4.89mm
SOIC (8) 3.91mm x 4.9mm
(1) 要了解所有可用封装，请见数据表末尾的可订购产品附录。

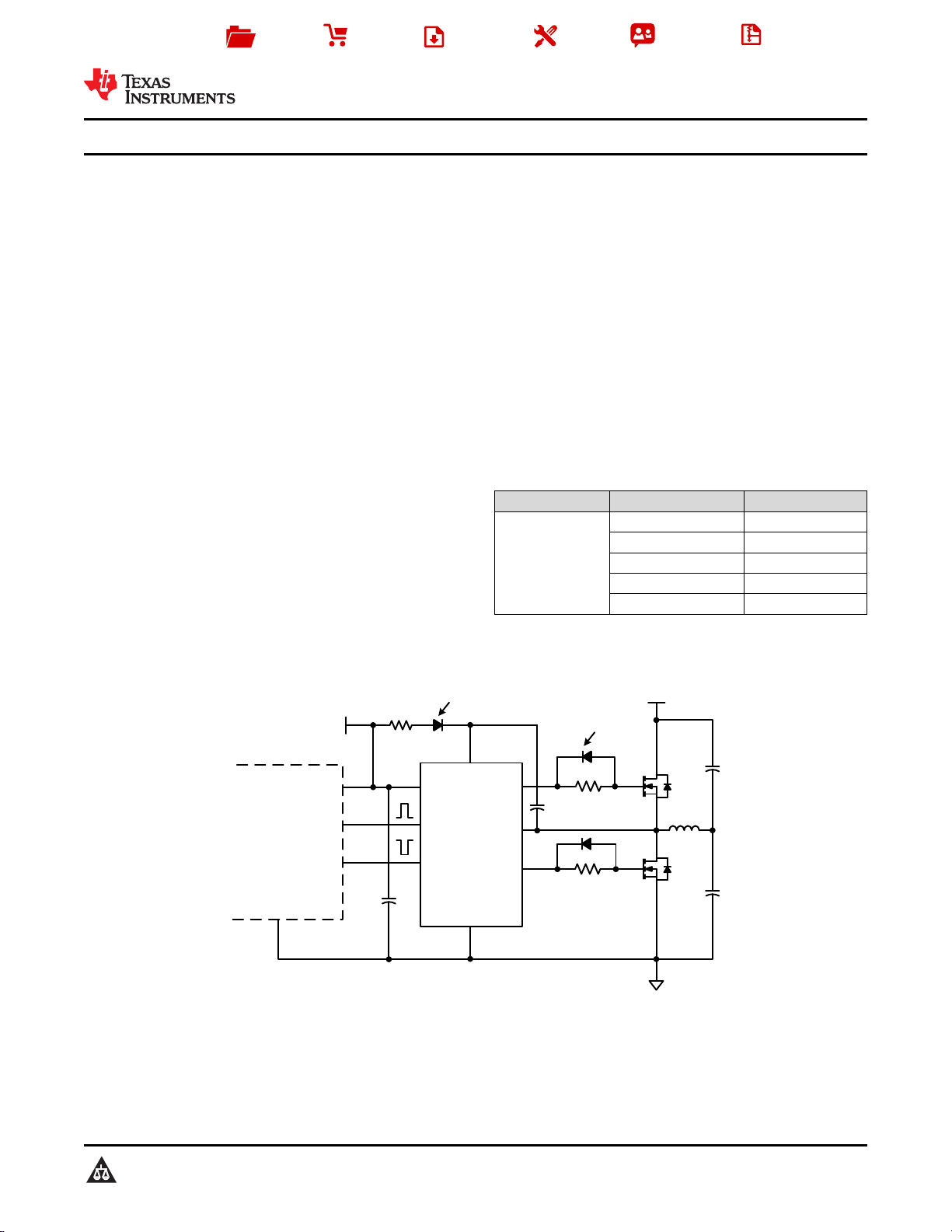

简简化化应应用用示示意意图图
