LM5109
VIN
VCC
VDD
HI
LI
VSS
HS
LO
HO
HB
R
Boot
D
Boot
LOAD
Product
Folder
Sample &
Buy
Technical
Documents
Tools &
Software
Support &
Community
An IMPORTANT NOTICE at the end of this data sheet addresses availability, warranty, changes, use in safety-critical applications,
intellectual property matters and other important disclaimers. PRODUCTION DATA.
English Data Sheet: SNVS477
LM5109B
ZHCSEV5C –FEBRUARY 2007–REVISED JANUARY 2016
LM5109B 高高电电压压 1A 峰峰值值半半桥桥栅栅极极驱驱动动器器
1
1 特特性性
1
• 可驱动高侧和低侧 N 沟道金属氧化物半导体场效应
晶体管 (MOSFET)
• 1A 峰值输出电流（1.0A 灌电流和 1.0A 拉电流）
• 与独立的晶体管-晶体管逻辑电路 (TTL) 和互补金属
氧化物半导体 (CMOS) 兼容的输入
• 自举电源电压高达 108VDC
• 短暂传播时间（典型值为 30ns）
• 可以 15ns 的上升和下降时间驱动 1000pF 负载
• 优异的传播延迟匹配（典型值为 2ns)
• 支持电源轨欠压锁定
• 低功耗
• 8 引脚小外形尺寸集成电路 (SOIC) 和耐热增强型 8
引脚晶圆级小外形无引线 (WSON) 封装
2 应应用用
• 电流反馈推挽式转换器
• 半桥和全桥电源转换器
• 固态电机驱动器
• 双开关正激电源转换器
3 说说明明
LM5109B 器件是一款经济高效的高电压栅极驱动器，
专为驱动采用同步降压或半桥配置的高侧和低侧 N 沟
道 MOSFET 而设计。悬空
高侧驱动器能够在高达 90V 的电源轨电压下工作。输
出通过经济高效的 TTL 和
CMOS 兼容输入阈值独立控制。稳健可靠的电平转换
技术同时拥有高运行速度和低功耗特性，并且可提供从
控制输入逻辑到高侧栅极驱动器的干净电平转换。该器
件在低侧和高侧电源轨上提供了欠压锁定功能。该器件
采用 8 引脚 SOIC 和耐热增强型 8 引脚 WSON 封
装。
器器件件信信息息
(1)
器器件件编编号号 封封装装 封封装装尺尺寸寸（（标标称称值值））
LM5109B
SOIC (8) 4.90mm x 3.91mm
WSON (8) 4.00mm x 4.00mm
(1) 要了解所有可用封装，请参见数据表末尾的可订购产品附录。

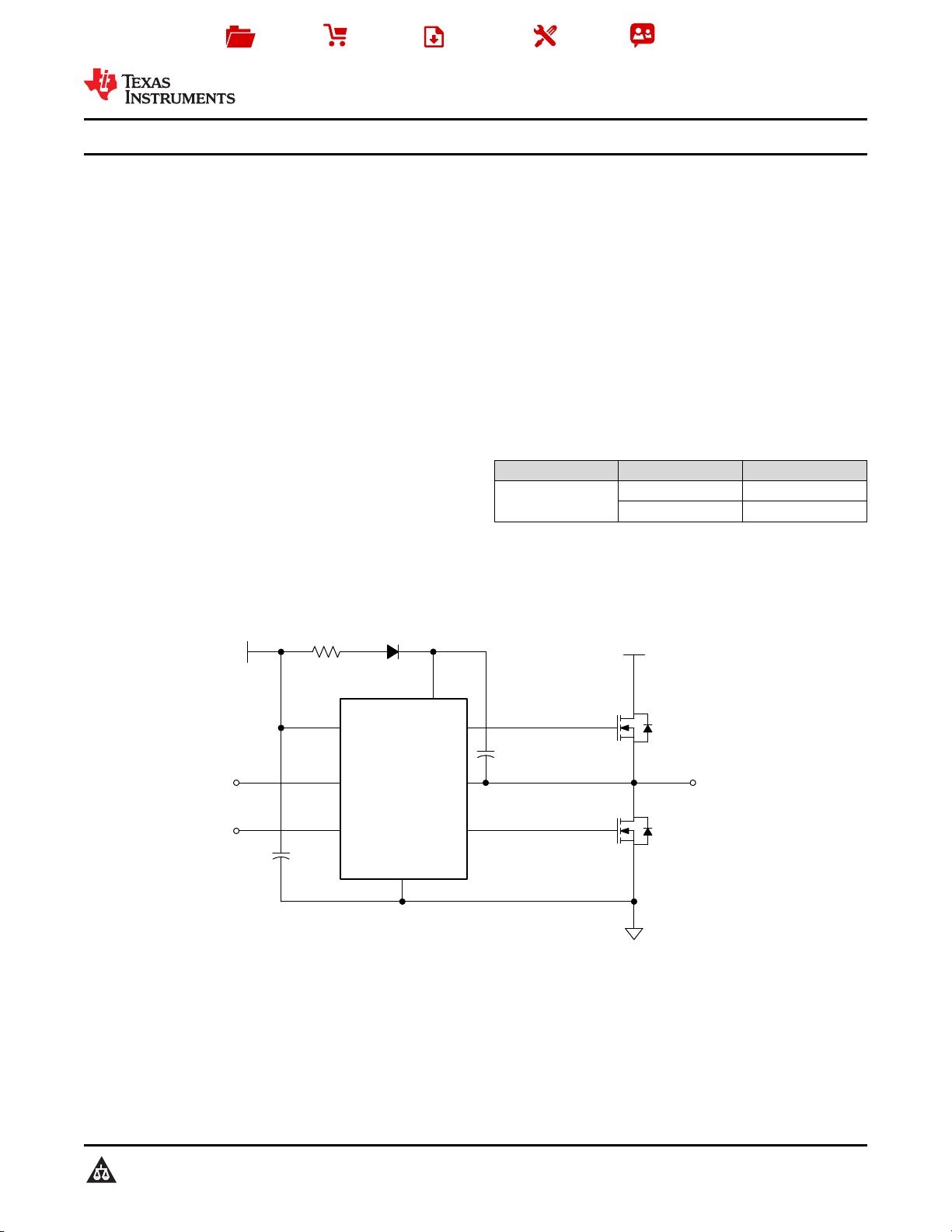

简简化化应应用用示示意意图图
