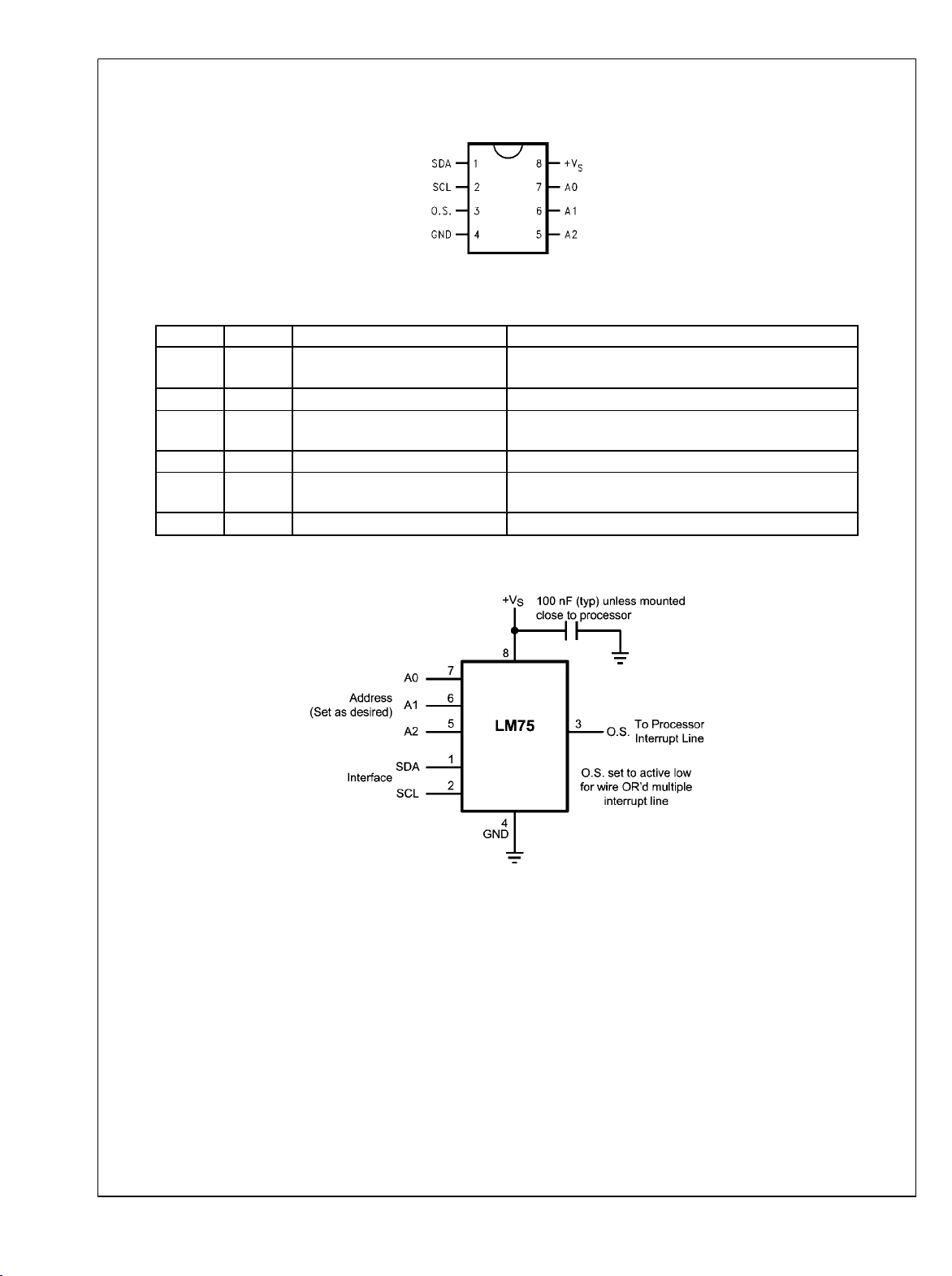

Connection Diagram
LM75B, LM75C SOP-8 and Mini MSOP-8
30099802
Pin Descriptions
Label Pin # Function Typical Connection
SDA 1
I
2
C Serial Bi-Directional Data Line.
Open Drain.
From Controller, tied to a pull-up resistor or current source
SCL 2
I
2
C Clock Input
From Controller, tied to a pull-up resistor or current source
O.S. 3
Overtemperature Shutdown.
Open Drain Output
Pull–up Resistor, Controller Interrupt Line
GND 4 Power Supply Ground Ground
+V
S
8 Positive Supply Voltage Input
DC Voltage from 3V to 5.5V; 100 nF bypass capacitor with
10 µF bulk capacitance in the near vicinity
A0–A2 7,6,5
User-Set I
2
C Address Inputs Ground (Low, “0”) or +V
S
(High, “1”)
Typical Application
30099803
FIGURE 1. Typical Application
www.national.com 2
LM75B LM75C
