Rev. E Document Feedback
Information furnished by Analog Devices is believed to be accurate and reliable. However, no
responsibility is assumed by Analog Devices for its use, nor for any infringements of patents or other
rights of third parties that may result from its use. Specications subject to change without notice. No
license is granted by implication or otherwise under any patent or patent rights of Analog Devices.
Trademarks and registered trademarks are the property of their respective owners.
One Technology Way, P.O. Box 9106, Norwood, MA 02062-9106, U.S.A.
Tel: 781.329.4700 ©2009–2014 Analog Devices, Inc. All rights reserved.
Technical Support www.analog.com

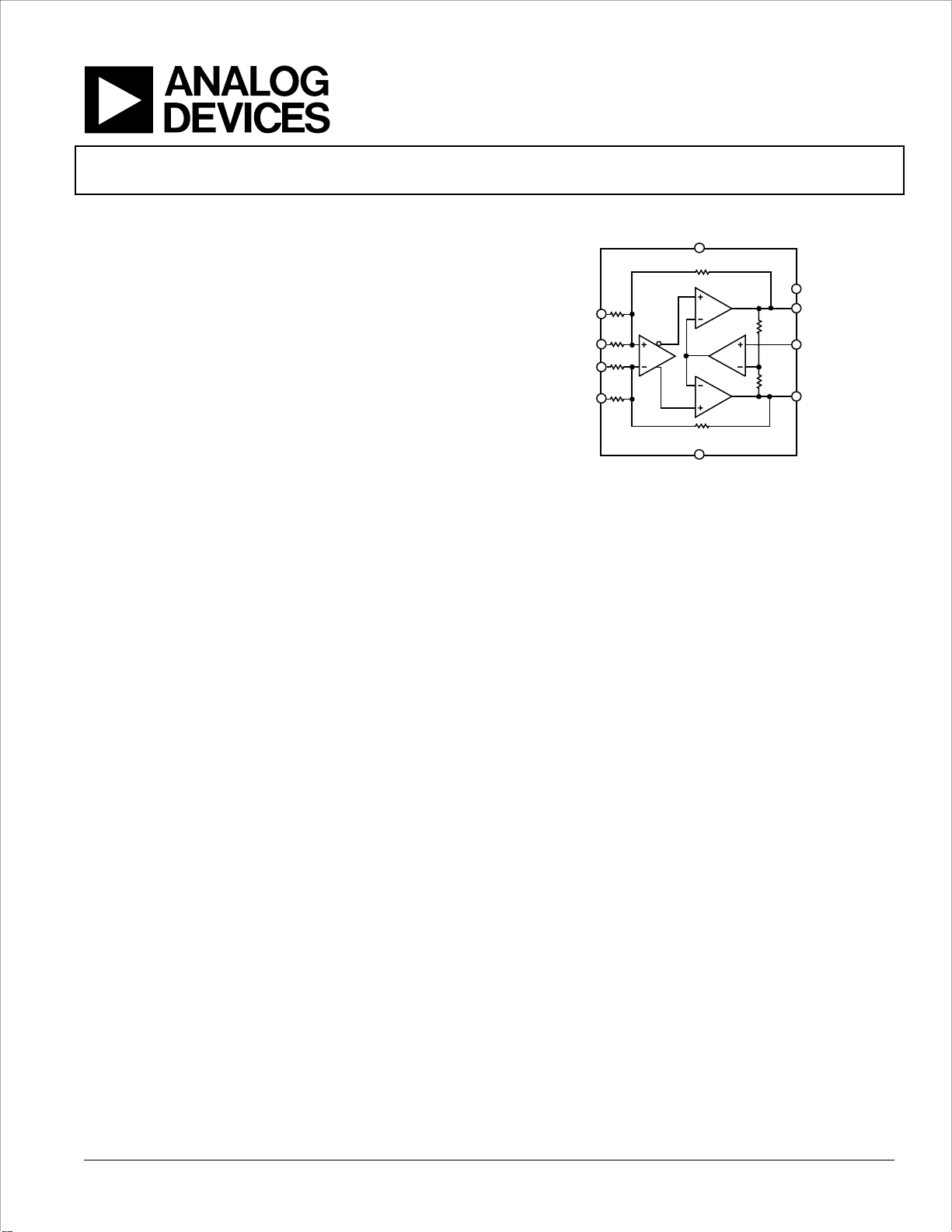

功能框图
V
IP2
ENBL
R
F
R
F
VCOM
VOP
V
IP1
V
IN1
V
IN2
ADL5562
08003-001
GND
VCC
VON
R
G2
R
G1
R
G1
R
G2
图1.
产品特性
−3 dB带宽：3.3 GHz (A
V
= 6 dB)
引脚绑定的增益调整：6 dB、12 dB、15.5 dB
差分或单端输入转差分输出
低噪声输入级：2.1 nV/√Hz RTI (A
V
= 12 dB)
低宽带失真(AV = 6 dB)
10 MHz：−91 dBc (HD2)、−98 dBc (HD3)
70 MHz：−102 dBc (HD2)、−90 dBc (HD3)
140 MHz：−104 dBc (HD2)、−87 dBc (HD3)
250 MHz：−80 dBc (HD2)、−94 dBc (HD3)
IMD3：−94 dBc(250 MHz中心频率)
压摆率：9.8 V/ns
快速建立：2 ns；过驱恢复：3 ns
单电源供电：3 V至3.6 V
关断控制
采用高速XFCB3 SiGe工艺制造
应用
差分ADC驱动器
单端至差分转换
射频/中频增益模块
SAW滤波器接口
概述
ADL5562是一款针对RF和IF应用而优化的高性能差分放大
器。该放大器可在宽频率范围内提供低噪声(2.1 nV/√Hz)和出
色的失真性能，堪称高速8位至16位ADC的理想驱动器。
ADL5562通过引脚绑定配置提供三种增益水平：6 dB、12 dB
和15.5 dB。对于单端输入配置，增益降低至5.6 dB、11.1 dB
和14.1 dB。利用外部串联输入电阻可以提高放大器增益的灵
活性，允许选择0 dB至15.5 dB范围内的任何增益。
ADL5562的典型静态电流为80 mA，禁用时的功耗小于3 mA，
输出和输出间具有出色的隔离性能。
该器件的宽带和低失真性能得到了优化，再加上其增益可
3.3 GHz超低失真射频/
中频差分放大器
ADL5562
调能力，使其成为低失真、低噪声和低功耗特性非常关键
的通用IF和宽带应用的首选放大器。通过优化，这款器件
实现了压摆率、带宽和宽带失真性能的最佳组合。因此，
它能够驱动范围很广的ADC，并且特别适合驱动混频器、
PIN二极管衰减器、SAW滤波器以及多单元的分立器件。
ADL5562采用ADI公司的高速SiGe工艺制造，提供紧凑型
3 mm x 3 mm、16引脚LFCSP封装，工作温度范围为−40°C
至+85°C。
ADI中文版数据手册是英文版数据手册的译文，敬请谅解翻译中可能存在的语言组织或翻译错误，ADI不对翻译中存在的差异或由此产生的错误负责。如需确认任何词语的准确性，请参考ADI提供
的最新英文版数据手册。
