・ Magnetic metal powder power inductor. ・磁性金属粉末のパワーインダクタ.
・ 2.0×1.6mm and 1.0mm MAX height compact original design. ・2.0×1.6mm、高さ1.0mmの独自コンパクト設計.
・ Low acousic noise and low leakage flux noise by shielded construction. ・閉磁路構造による低コア鳴き、低漏れ磁束.
・ Ideal for Mobile PC, Smart phone, Game machine. ・モバイルPC、スマートフォン、ゲーム機に最適.
・ Halogen Free,100% Lead(Pb) Free and RoHS compliant. ・ハロゲンフリー、鉛フリー、RoHS対応.

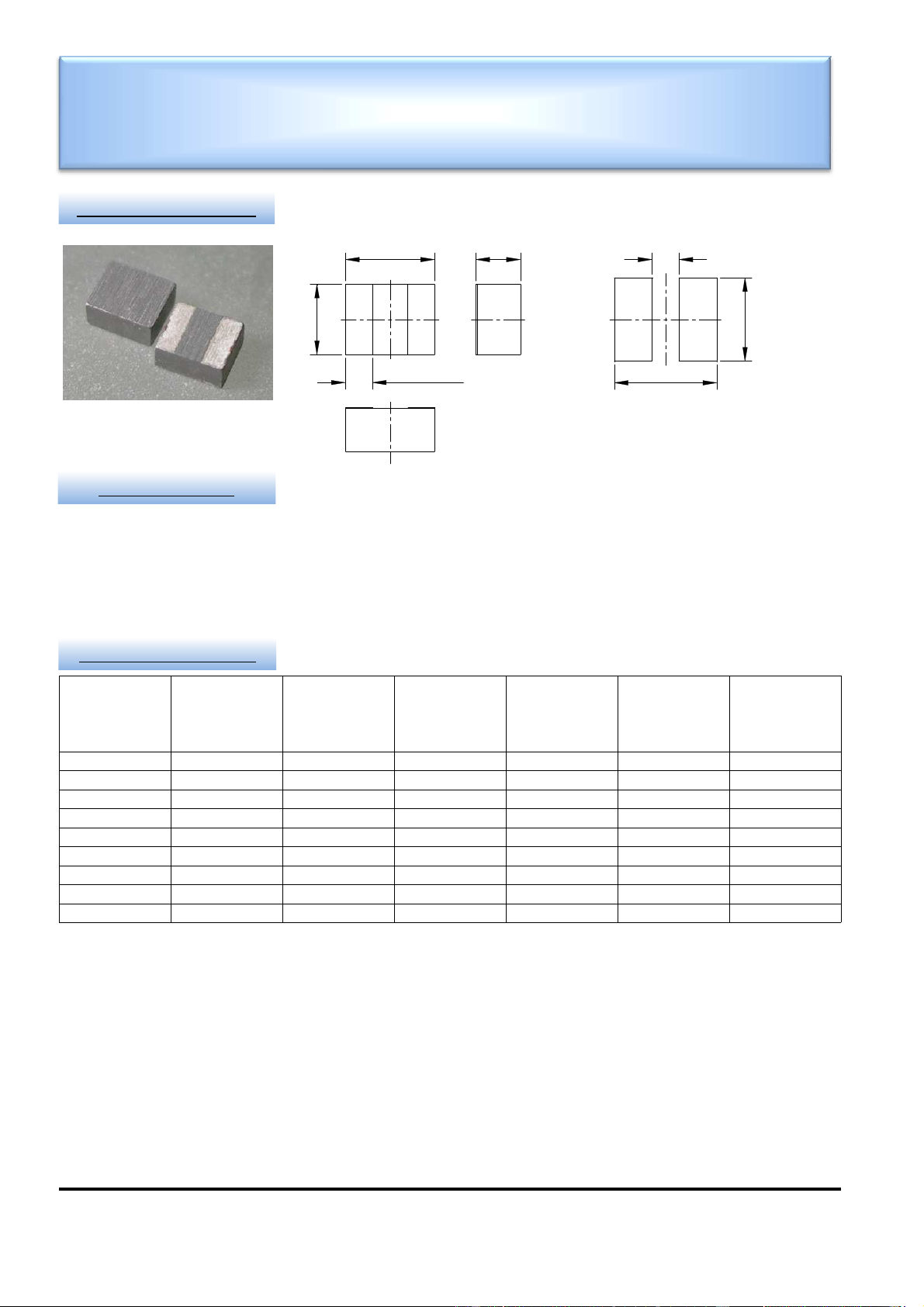

DIMENSIONS / 外形寸法
(Unit: mm)
(Unit: mm)
Metal Composite Type Power Inductor
MCP 201610 Series
FEATURES / 特長
Recommended patterns
推奨パターン図
1.0MAX
0.6
±0.2
0.6
2.3
1.6
±0.2
2.0
±0.2
1.9
*1 Inductance is mesured at 1MHz,1V . ｲﾝﾀﾞｸﾀﾝｽ測定、1MHz、1V.
*2 DC Resistance is mesured at ambient temperature 20℃. 直流抵抗は周囲温度20℃において測定.
*3 DC Current based upon 20% inductance reduction from the inithal value. ｲﾝﾀﾞｸﾀﾝｽが初期値より-20％になる直流電流値.
*4 DC Current based upon 40℃ temperature rise. 温度上昇⊿T=40℃になる直流電流値.
*5 Operating temperature is -40～120℃(includes coil heating). 動作温度、-40～120℃(コイルの発熱を含む）.
※This specification might be changed without notice due to under developing. Thank you for your understanding.
本仕様は開発中につき、製品の改善等により記載内容を予告無く変更することがありますので、ご了承下さい。
1.1MCP201610-2R2C 2.2 ±30% 225 270 1.9
1.5
MCP201610-1R5C 1.5 ±30% 150 180 2.5 1.3
MCP201610-1R2C 1.2 ±30% 114 136 2.9
1.9
MCP201610-1R0C 1.0 ±30% 86 104 3.2 1.8
MCP201610-R82C 0.82 ±30% 71 92 3.3
2.1
MCP201610-R68C 0.68 ±30% 65 84 4.0 2.0
MCP201610-R56C 0.56 ±30% 56 73 4.1
2.5
MCP201610-R47C 0.47 ±30% 49 63 4.4 2.3
MCP201610-R33C 0.33 ±30% 40 53 4.5
温度上昇
[μH] [%] [mΩ] 抵抗[mΩ] 許容電流 [A] 許容電流 [A]
部品番号 ｲﾝﾀﾞｸﾀﾝｽ 許容差 直流抵抗 最大直流 直流重畳
DC Resistance Max DC Superimposition Temperature
*1 *2 *2 Current *3 Rise Current *4
Parts No. Inductance Tolerance DC Resistance
SPECIFICATIONS / 仕様
TOKYO COIL ENGINEERING CO.,LTD
