MCP2551 CAN 收发器Microchip MCP2551 是高速 CAN 收发器，可在速度高达 1 Mbps 时工作。 MCP2551 可用作 CAN 控制器与物理总线之间的接口，提供差分传输和接收功能，并且与 ISO 11898 兼容。 MCP2551 对 12 V 和 24 V 系统均适用。### 特点支持 1 Mbps 操作 斜率控制输入 实施 ISO 11898 物理层要求 适用于 12 V 和 24 V 系统 外部控制斜率，用于减少 RFI 排放 永久主导检测 低电流待机操作 由于差分总线部署，可提供高抗噪性 ### CAN 总线通信 - Microchip
Pictures:
3D模型
符号图
焊盘图
引脚图
产品图
页面导航:
导航目录
MCP2551T-E/SN数据手册
Page:
of 26 Go
若手册格式错乱，请下载阅览PDF原文件

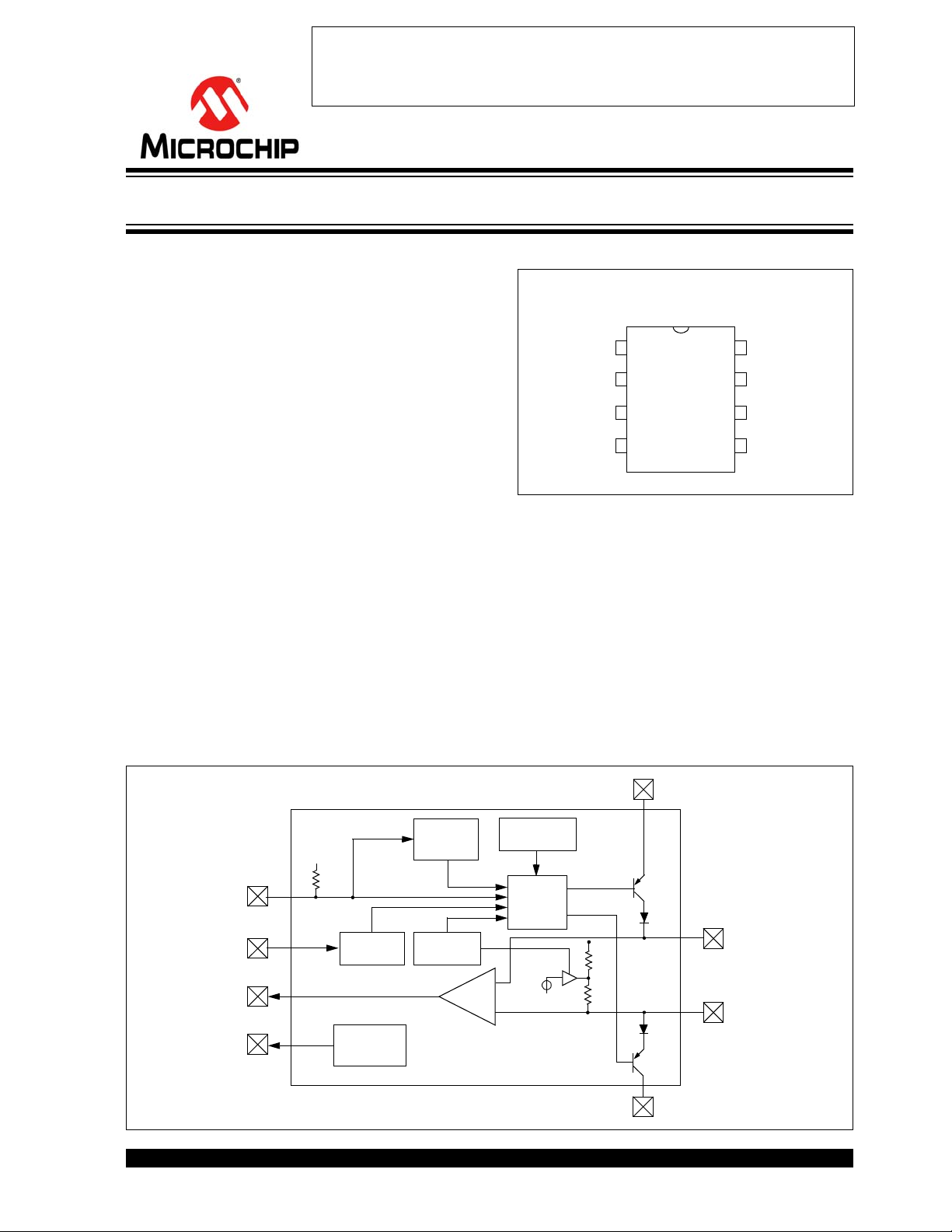

2001-2016 Microchip Technology Inc. DS20001667G-page 1
MCP2551
Features
• Supports 1 Mb/s operation
• Implements ISO-11898 standard physical layer
requirements
• Suitable for 12V and 24V systems
• Externally-controlled slope for reduced RFI
emissions
• Detection of ground fault (permanent Dominant)
on TXD input
• Power-on Reset and voltage brown-out protection
• An unpowered node or brown-out event will not
disturb the CAN bus
• Low current standby operation
• Protection against damage due to short-circuit
conditions (positive or negative battery voltage)
• Protection against high-voltage transients
• Automatic thermal shutdown protection
• Up to 112 nodes can be connected
• High-noise immunity due to differential bus
implementation
• Temperature ranges:
- Industrial (I): -40°C to +85°C
- Extended (E): -40°C to +125°C
Package Types
Block Diagram
RS
CANH
CANL
VREF
TXD
VSS
VDD
RXD
1
2
3
4
8
7
6
5
PDIP/SOIC
MCP2551
Thermal
Shutdown
VDD
VSS
CANH
CANL
TXD
R
S
RXD
V
REF
VDD
Slope
Control
Power-On
Reset
Reference
Voltage
Receiver
GND
0.5 V
DD
TXD
Dominant
Detect
Driver
Control
High-Speed CAN Transceiver
Not Recommended for New Designs
Please use MCP2561
