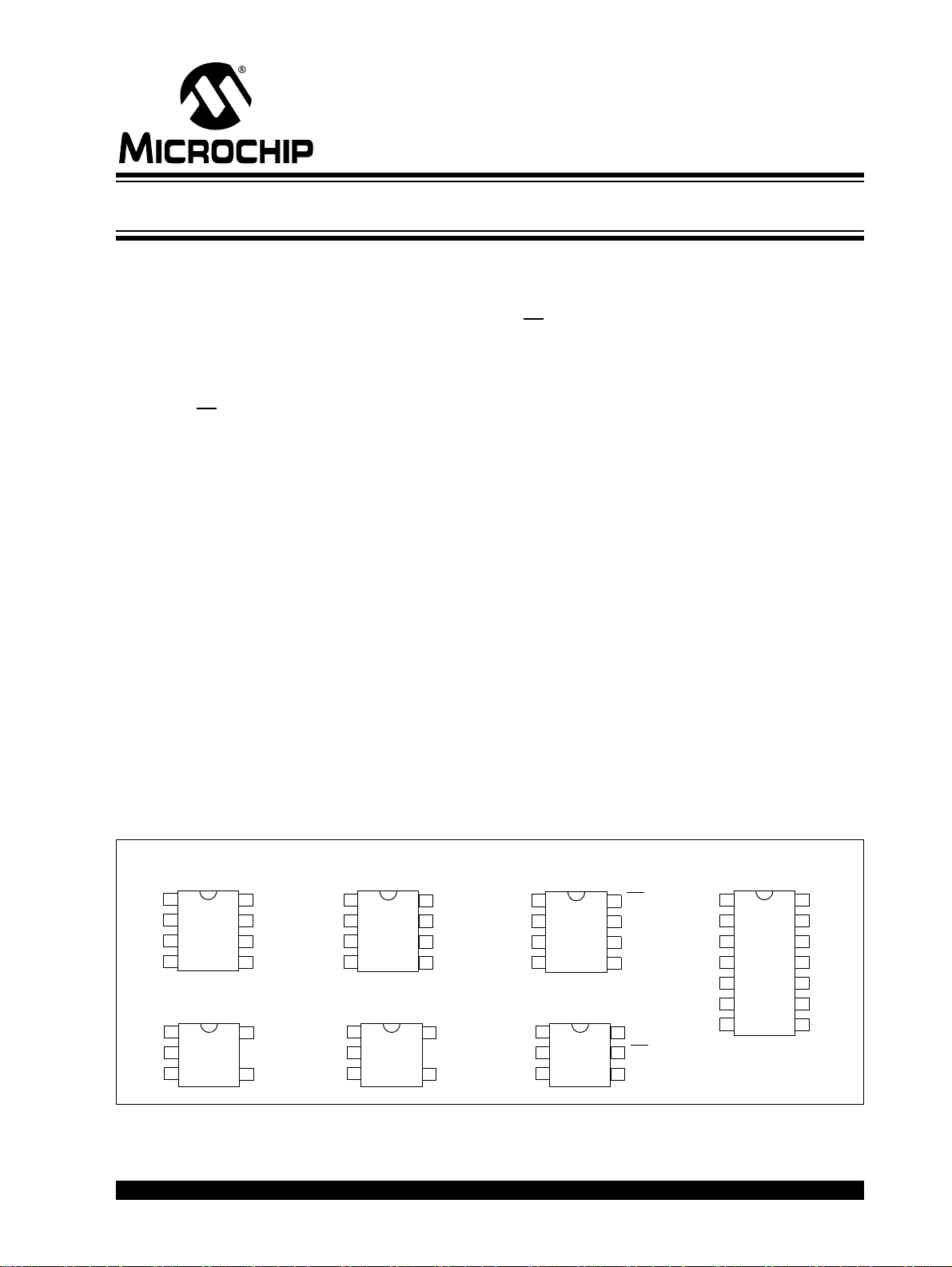

2004 Microchip Technology Inc. DS21314F_CN 第 1 页
MCP601/2/3/4
特征
• 单电源：2.7V 至 5.5V
• 满幅输出
• 输入范围包括地
• 增益带宽积：2.8 MHz ( 典型值 )
• 稳定的单位增益
• 静态电流低： 230 µA/ 放大器 ( 典型值 )
• 片选功能 (CS
): 仅限 MCP603
• 温度范围：
- 工业级：-40°C 至 +85°C
- 扩展级：-40°C 至 +125°C
• 提供单运放、双运放和四运放
典型应用
• 便携式设备
•A/D转换器驱动器
• 光电二极管前置放大器
• 模拟滤波器
• 数据采集
• 笔记本电脑和 PDA
• 传感器接口
工具支持
• SPICE 宏模型， 见 www.microchip.com
• FilterLab
®
软件，见 www.microchip.com
说明
Microchip Technology Inc. 的 MCP601/2/3/4 系列低功
耗运算放大器 ( 运放 ) 提供单运放 (MCP601)、带片选
(CS
) 功能的单运放 (MCP603)、双运放 (MCP602) 和四
运放 (MCP604) 等配置。器件采用先进的 CMOS 技术，
具有偏置电流低、运行速度快、开环增益高以及满幅输
出等特点。该系列产品采用单电源供电，供电电压可低
达 2.7V，同时静态电流消耗小于 325µA。此外，器件的
共模输入电压范围低于系统地电平 0.3V，使得该系列
放大器十分适合单电源运行方式。
由于静态电流低，这些器件适用于低功耗电池供电的电
路，其很宽的带宽使其适用于 A/D 转换器的驱动放大
器，而其输入偏置电流低的特点则使其适用于抗混叠滤
波器。
MCP601， MCP602 和 MCP603 采用标准的 8 引脚
PDIP、SOIC 和 TSSOP 封装。MCP601 和 MCP601R
还提供标准 5 引脚 SOT23 封装，而 MCP603 还提供标
准 6 引脚 SOT-23 封装。 MCP604 采用标准 14 引脚
PDIP、 SOIC 和 TSSOP 封装。
MCP601/2/3/4 系列的温度范围为工业级和扩展级，其
电源电压范围为 2.7V 至 5.5V。
封装形式
V
IN
+
V
IN
–
V
SS
V
OUT
V
DD
1
2
3
4
8
7
6
5
NC
NC
NC
V
INA
+
V
INA
–
V
DD
V
INC
+
V
SS
V
OUTC
V
INC
–
V
OUTA
V
INB
+
V
IND
–
V
OUTD
V
OUTB
V
INB
–
V
IND
+
V
INA
+
V
INA
–
V
SS
V
INB
–
V
OUTB
1
2
3
4
8
7
6
5
V
DD
V
INB
+
V
OUTA
MCP601
PDIP, SOIC, TSSOP
MCP604
PDIP, SOIC, TSSOP
MCP602
PDIP, SOIC, TSSOP
V
IN
+
V
SS
V
IN
–
1
2
3
5
4
V
DD
V
OUT
MCP601
SOT23-5
V
IN
+
V
SS
V
IN
–
1
2
3
6
4
V
DD
V
OUT
MCP603
SOT23-6
CS
5
V
IN
+
V
IN
–
V
SS
V
OUT
V
DD
1
2
3
4
8
7
6
5
CS
NC
NC
MCP603
PDIP, SOIC, TSSOP
14
13
12
1
2
3
4
5
6
7
11
10
9
8
V
IN
+
V
DD
V
IN
–
1
2
3
5
4
V
SS
V
OUT
MCP601R
SOT23-5
2.7V 至 5.5V 单电源 CMOS 运算放大器
